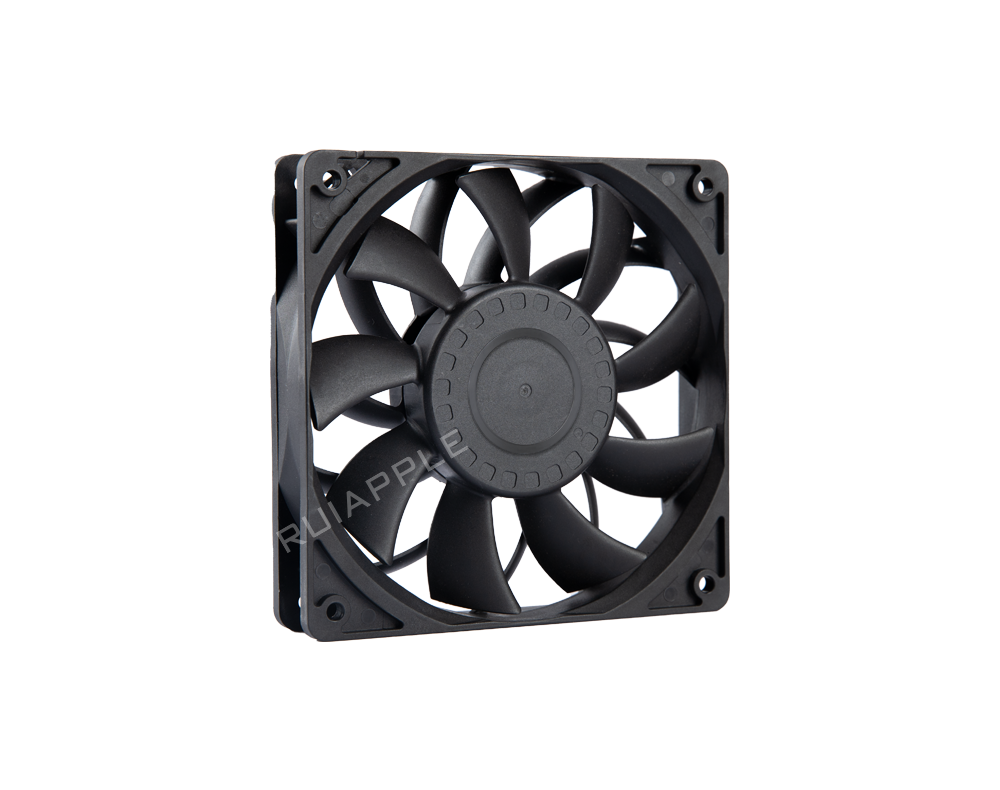

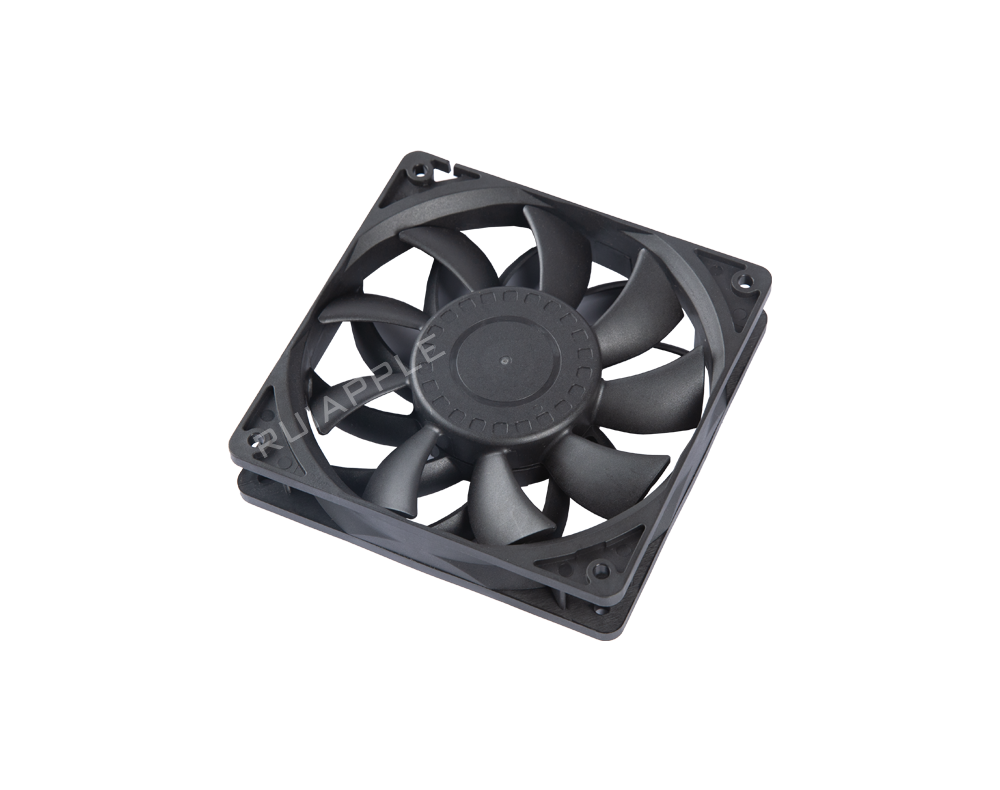

RA-DC12025A是一款120x120x25mm高性能直流无刷轴流散热风扇，专为服务器、通信设备、工业电源、储能系统及高密度电子设备的强制风冷需求设计。在保持25mm标准厚度的前提下，通过优化风道设计与高转速电机，实现最高180CFM（305m³/h）风量与20.4mm-H₂O（204Pa）静压。提供12V和24V电压版本，覆盖L/M/H/U1/U2五档转速，满足从低噪音到高风量强制散热的不同需求。采用双滚珠轴承，工作温度范围-20℃至+60℃，设计寿命70000小时。支持PWM/VSP/温控调速及FG/RD/LD信号输出，可选IP68防护等级，通过CE、RoHS认证。为120mm散热需求提供兼顾性能与空间效率的选择。
立即询价型号: DC-12025A
类型: 直流风机
电机: 直流无刷电机
轴承类别: 滚珠
扇叶材质: PBT
认证: CE ROSH
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -20℃/+60℃
最高寿命: 70000 小时

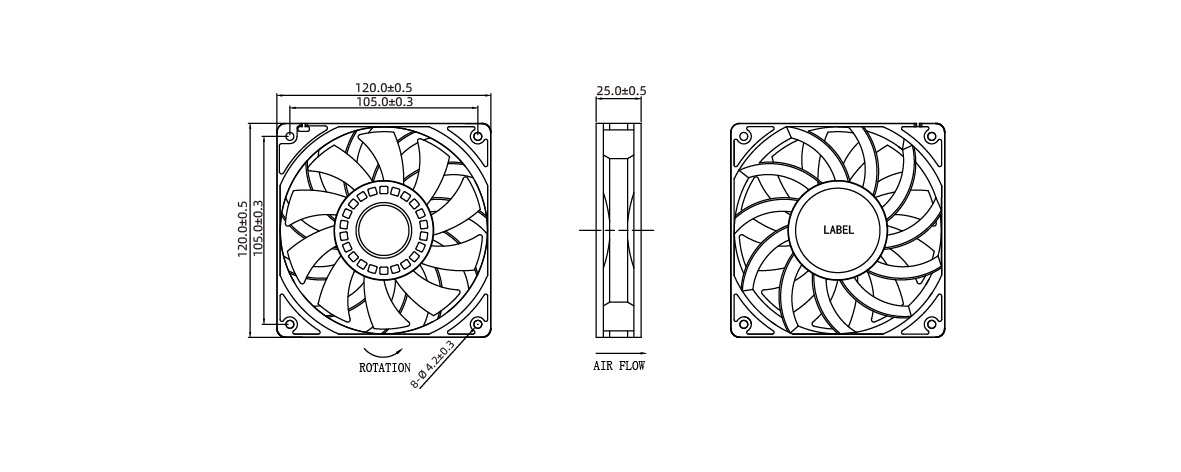

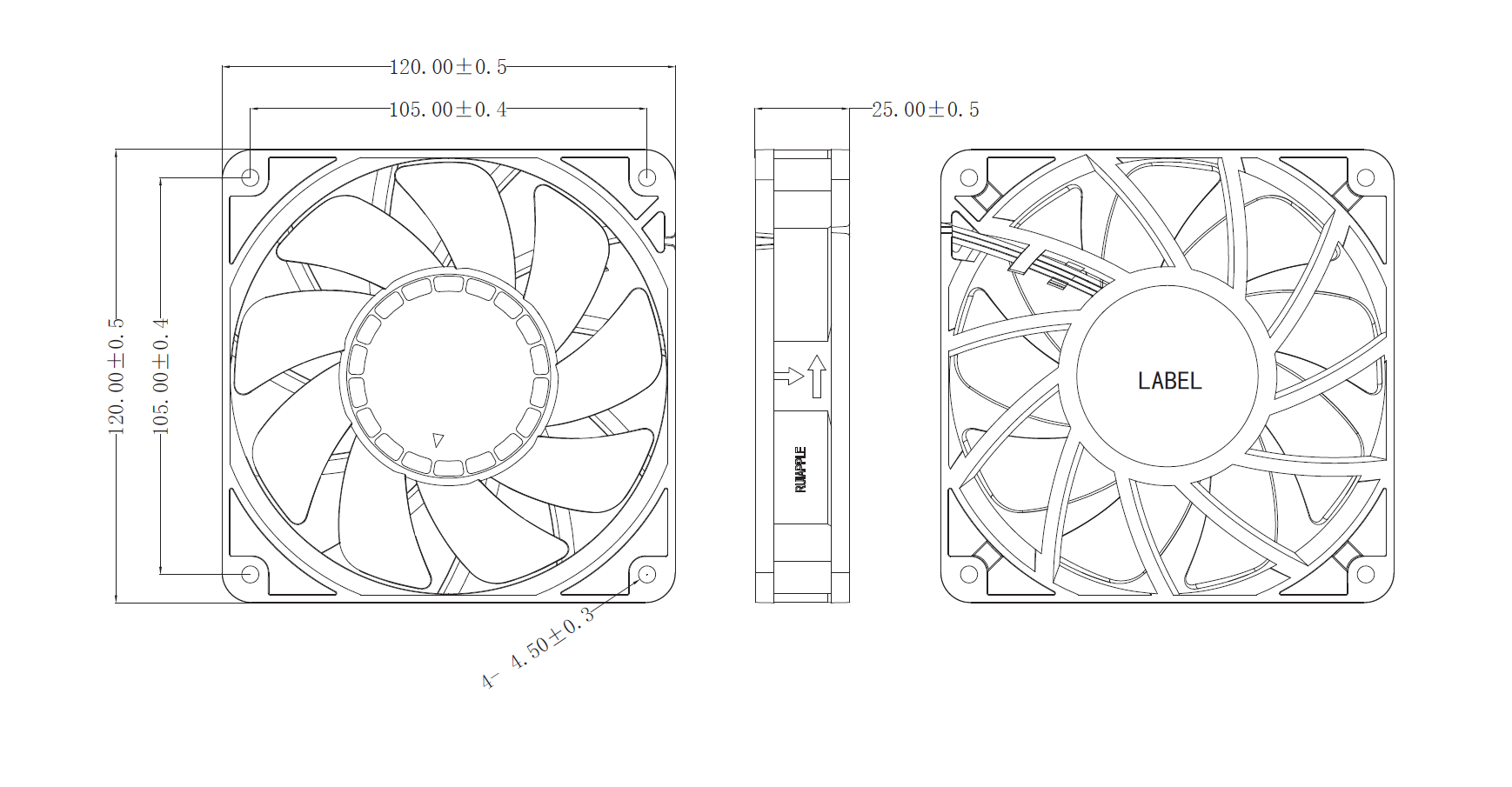

RA-DC12025A在120x120x25mm标准规格段提供五档转速覆盖（2000-5100RPM），风量范围67.4-180CFM，最高静压达20.4mm-H₂O。在25mm厚度内通过高转速电机与优化风道设计实现了接近部分38mm厚型风扇的风压水平，使设备无需增加风扇厚度即可获得更强的散热能力。双滚珠轴承确保70000小时设计寿命和任意方向安装的可靠性，-20℃至+60℃宽温工作范围适应户外机柜与恶劣环境。12V与24V双电压平台覆盖主流工业与通信系统电源标准。120mm方形框架为标准行业尺寸，安装孔位105x105mm，可直接兼容绝大多数同类设备的安装接口。
| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC12025A Lx12 | L | 12 | 0.15 | 1.80 | 2000 | 32.8 | 67.4 | 113 | 3.12 |
| RA-DC12025A Lx24 | L | 24 | 0.08 | 1.92 | 2000 | 32.8 | 67.4 | 113 | 3.12 |
| RA-DC12025A Mx12 | M | 12 | 0.82 | 9.84 | 3600 | 48.2 | 126 | 214 | 10.3 |
| RA-DC12025A Mx24 | M | 24 | 0.40 | 9.60 | 3600 | 48.2 | 126 | 214 | 10.3 |
| RA-DC12025A Hx12 | H | 12 | 1.10 | 13.20 | 4300 | 52.7 | 150 | 254 | 15.3 |
| RA-DC12025A Hx24 | H | 24 | 0.56 | 13.44 | 4300 | 52.7 | 150 | 254 | 15.3 |
| RA-DC12025A U1x12 | U1 | 12 | 1.42 | 17.04 | 4700 | 55.2 | 165 | 280 | 17.5 |
| RA-DC12025A U1x24 | U1 | 24 | 0.70 | 16.80 | 4700 | 55.2 | 165 | 280 | 17.5 |
| RA-DC12025A U2x12 | U2 | 12 | 2.24 | 26.88 | 5100 | 57.5 | 180 | 305 | 20.4 |
| RA-DC12025A U2x24 | U2 | 24 | 1.12 | 26.88 | 5100 | 57.5 | 180 | 305 | 20.4 |
