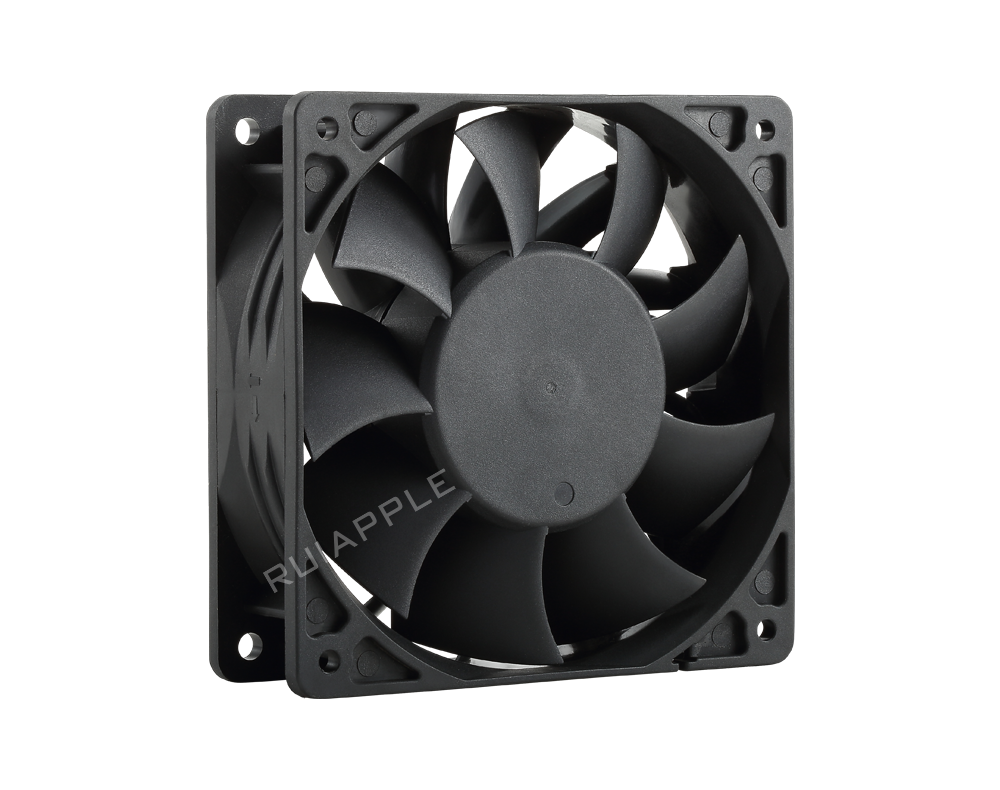

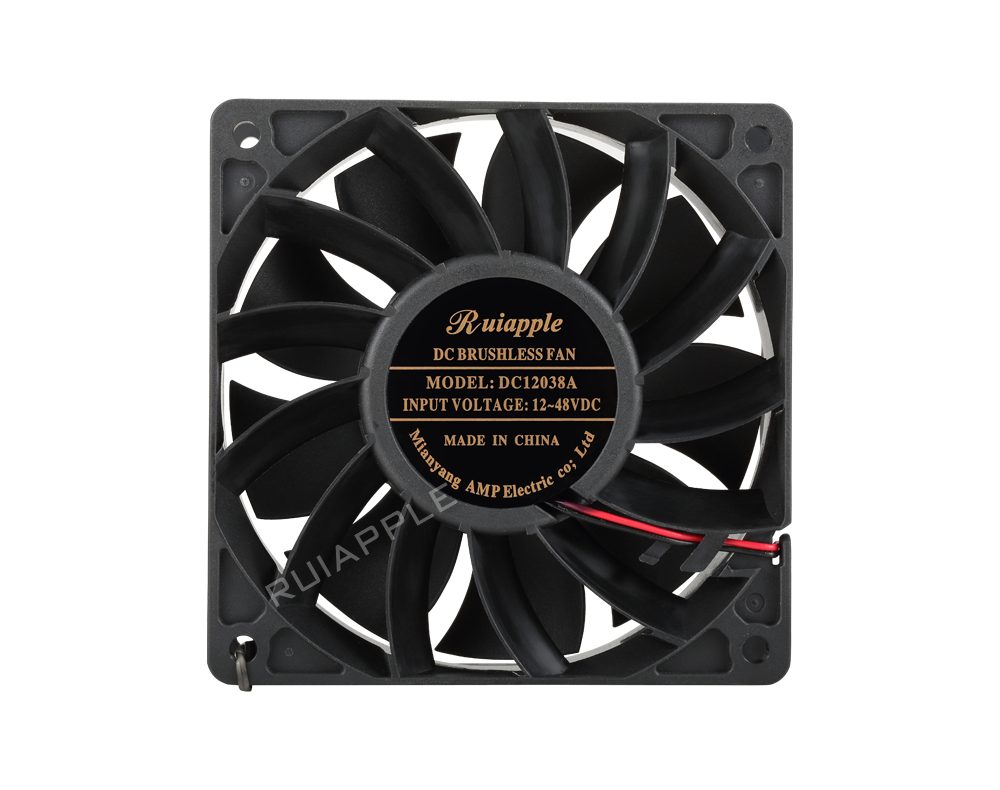

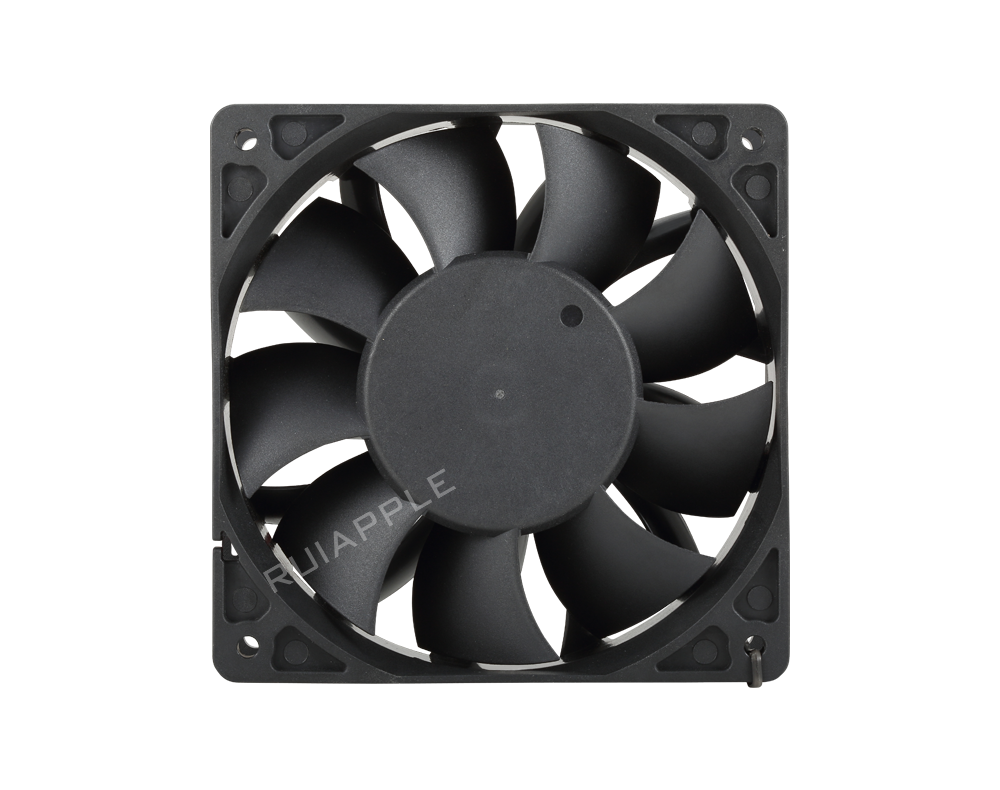

RA-DC12038A 120x120x38mm 增压型直流轴流风扇正面实物图
RA-DC12038A 120x120x38mm 增压型直流轴流风扇正面实物图
RA-DC12038A 120x120x38mm 增压型直流轴流风扇正面实物图
RA-DC12038A 120x120x38mm 增压型直流轴流风扇正面实物图
RA-DC12038A 120x120x38mm 增压型直流轴流风扇正面实物图
RA-DC12038A 120x120x38mm 增压型直流轴流风扇正面实物图

DC-12038A 215.5CFM 271.9Pa 48.2Db

产品描述：

RA-DC12038A是一款120x120x38mm增压型直流无刷轴流散热风扇，专为高阻抗风道和大功率设备强制散热设计。通过优化叶片气动设计与增强电机性能，提供D/L/M/H/U五档转速（2500-4500RPM），风量范围107.80-215.50CFM，最高静压达27.19mm-H₂O（271.9Pa），噪音48.2-63.5dBA。支持12V/24V/48V三种电压，适配不同供电架构。采用双滚珠轴承，设计寿命70000小时，工作温度-10℃至+60℃。支持PWM/VSP温控调速及FG/RD/LD信号输出，可选IP68防护等级。通过UL、CE、CCC认证，外壳和叶片采用阻燃PBT材料，符合UL94V-0标准。在新能源产业高速发展、储能系统与充电基础设施大规模建设的趋势下，12038增压型风扇以更高静压性能满足功率模块、变流器、逆变器等高热密度场景的散热刚需。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DC-12038A

类型: 轴流风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油可选

扇叶材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

绝缘等级: F

工作湿度: 20%-85%

工作温度: -10℃/+60℃

最高寿命: 70000 小时

性能参数


RA-DC12038A定位为120x120x38mm增压型直流轴流风扇，提供D/L/M/H/U五档转速（2500-4500RPM），风量107.80-215.50CFM，静压7.80-27.19mm-H₂O（78-272Pa）。在行业加速向高功率密度方向发展的背景下——储能变流器单机容量升级至2.5MW以上、光伏逆变器功率密度持续提升、充电桩大功率快充模块散热需求激增——高静压风扇成为保障设备热可靠性的关键部件。RA-DC12038A通过优化叶片气动设计和电机扭矩输出，在标准12038外形尺寸内实现增压型风压表现，U档4500RPM/215.5CFM/271.9Pa性能可有效穿透高密度散热器和防尘滤网。12V/24V/48V三电压覆盖主流工业供电标准，UL/CE/CCC认证与阻燃PBT材料确保安全合规，安装孔位105x105mm兼容标准设备接口。

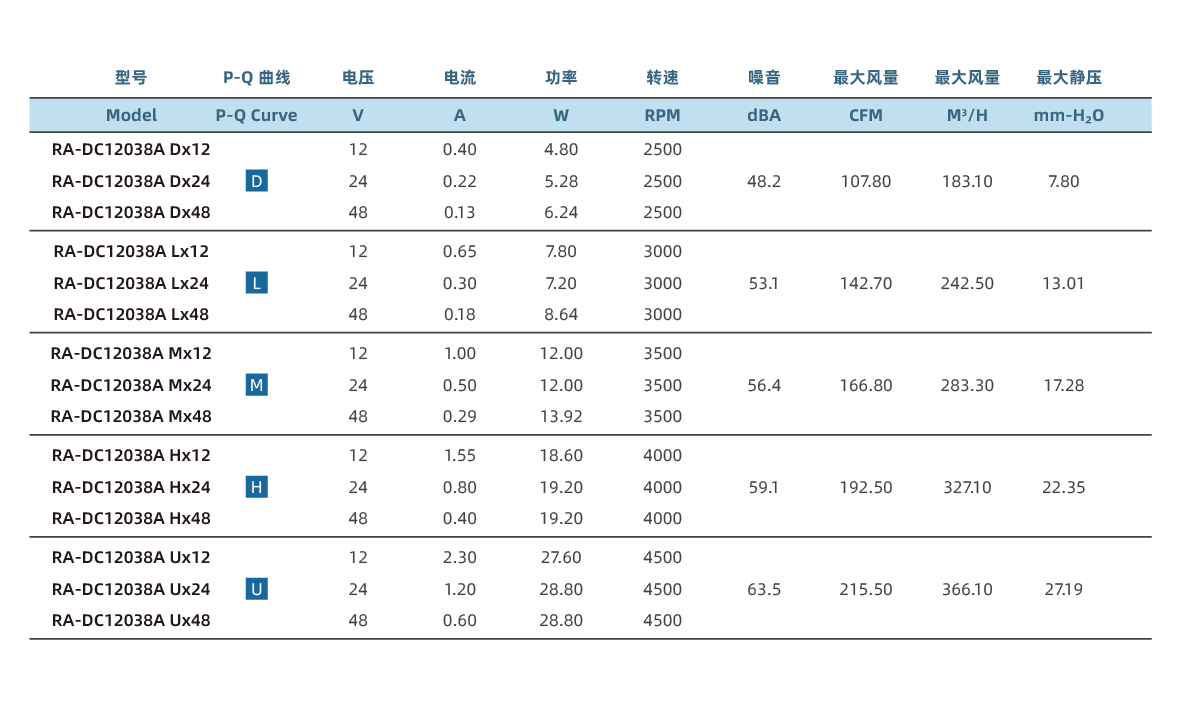

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DC12038A Dx12
D
120.404.80250048.2107.80183.107.80
RA-DC12038A Dx24
D
240.225.28250048.2107.80183.107.80
RA-DC12038A Dx48
D
480.136.24250048.2107.80183.107.80
RA-DC12038A Lx12
L
120.657.80300053.1142.70242.5013.01
RA-DC12038A Lx24
L
240.307.20300053.1142.70242.5013.01
RA-DC12038A Lx48
L
480.188.64300053.1142.70242.5013.01
RA-DC12038A Mx12
M
121.0012.00350056.4166.80283.3017.28
RA-DC12038A Mx24
M
240.5012.00350056.4166.80283.3017.28
RA-DC12038A Mx48
M
480.2913.92350056.4166.80283.3017.28
RA-DC12038A Hx12
H
121.5518.60400059.1192.50327.1022.35
RA-DC12038A Hx24
H
240.8019.20400059.1192.50327.1022.35
RA-DC12038A Hx48
H
480.4019.20400059.1192.50327.1022.35
RA-DC12038A Ux12
U
122.3027.60450063.5215.50366.1027.19
RA-DC12038A Ux24
U
241.2028.80450063.5215.50366.1027.19
RA-DC12038A Ux48
U
480.6028.80450063.5215.50366.1027.19

P-Q曲线图

RA-DC12038A 风量-静压P-Q性能曲线

绘图

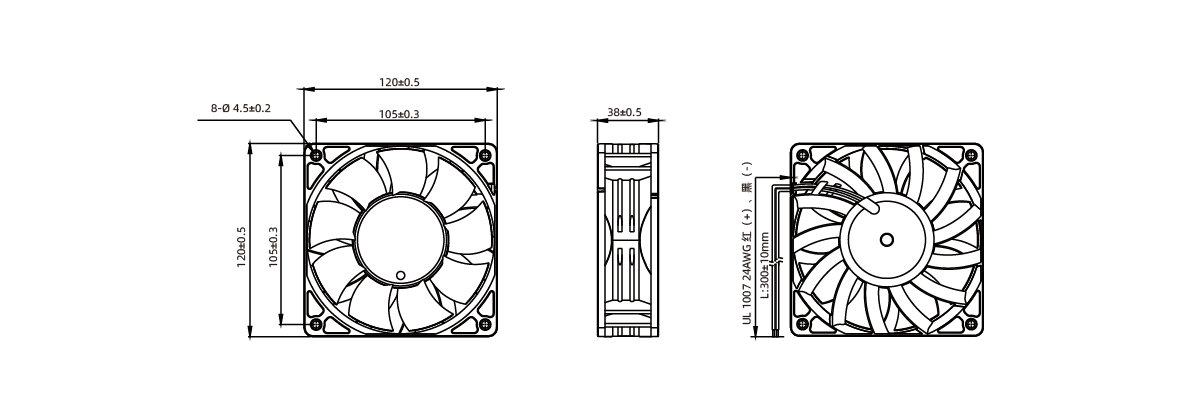

RA-DC12038A 外形尺寸及安装孔位图

常见问题


RA-DC12038A作为增压型风扇，与标准版DC-12038有何区别？适合哪些场景？
−
RA-DC12038A是增压型直流轴流风扇，相比标准版DC-12038，通过优化叶片气动设计和增强电机扭矩，在同转速下实现更高的风量与静压输出。12038A提供D/L/M/H/U五档转速（2500-4500RPM），风量107.80-215.50CFM，静压7.80-27.19mm-H₂O，最高性能版本U档在4500RPM下达到215.5CFM风量与271.9Pa静压，显著超越同规格标准型产品。增压型设计特别适合高阻抗风道场景，如高密度散热器、储能变流器PCS功率模块、大功率光伏逆变器及充电桩电源模块等需要强制穿透气流的散热应用。在保持120x120x38mm标准外形尺寸的前提下，提供更强劲的散热性能。
RA-DC12038A在高压直流供电系统中如何选型？48V版本的性能表现如何？
−
RA-DC12038A提供12V、24V、48V三种电压选项，48V版本特别适配通信基站和数据中心的高压直流供电架构。以48V各档为例：D档（2500RPM/107.80CFM/7.80mm-H₂O/48.2dBA）电流仅0.13A，功耗6.24W；L档（3000RPM/142.70CFM/13.01mm-H₂O/53.1dBA）电流0.18A，功耗8.64W；M档（3500RPM/166.80CFM/17.28mm-H₂O/56.4dBA）电流0.29A，功耗13.92W；H档（4000RPM/192.50CFM/22.35mm-H₂O/59.1dBA）电流0.40A，功耗19.20W；U档（4500RPM/215.50CFM/27.19mm-H₂O/63.5dBA）电流0.60A，功耗28.80W。48V高压供电可降低线路电流损耗，适合大规模风扇阵列部署的储能集装箱和数据中心场景。
RA-DC12038A在户外新能源设备中如何确保长期可靠运行？
−
在户外新能源设备（光伏逆变器、充电桩、储能变流器）应用中，RA-DC12038A通过多重设计保障长期可靠性：第一，双滚珠轴承结构支持任意方向安装，70000小时设计寿命满足7×24不间断运行需求；第二，外壳与叶片采用阻燃PBT材料，符合UL94V-0标准，阻燃等级高，适应高温环境；第三，可选IP68最高防护等级，实现完全防尘防水，配合防盐雾涂层应对沿海高湿高盐环境；第四，内置锁定保护功能，当风扇因异物卡死时自动断电保护电机，RD报警信号可实时反馈故障状态至监控系统；第五，支持PWM温控调速，根据设备负载和环温动态调节转速，避免全天满速运行造成不必要的磨损能耗。产品通过UL、CE、CCC认证，为户外新能源设备提供工业级散热保障。
