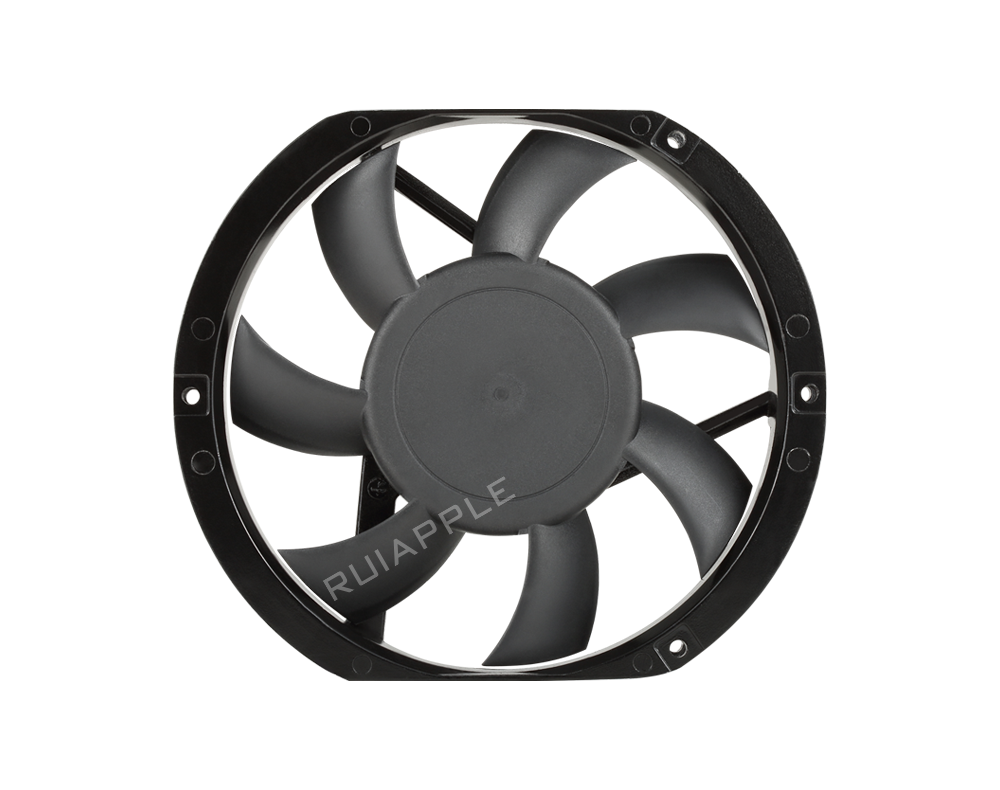

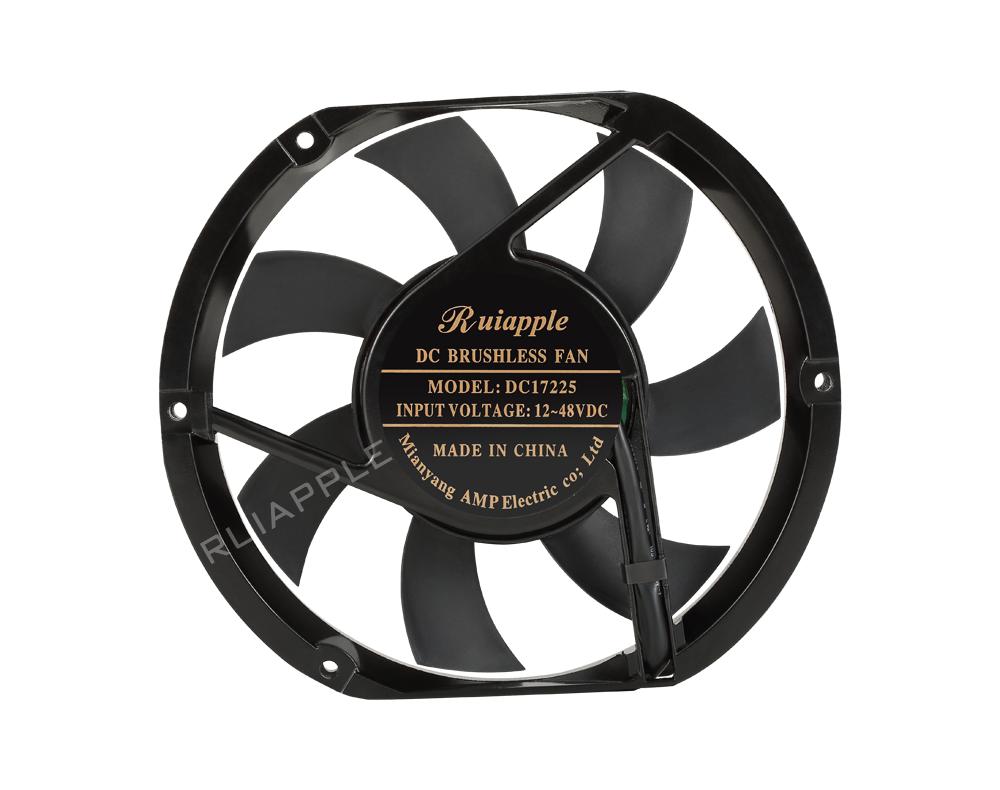

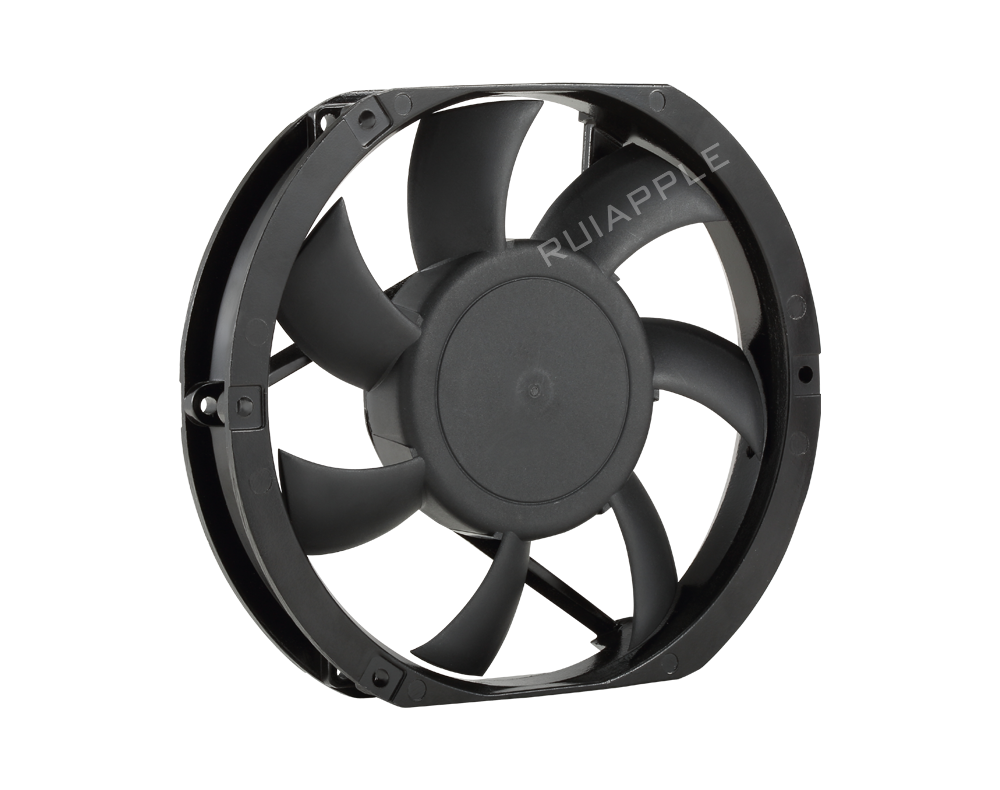

RA-DC17225 172x172x25mm 直流轴流风扇正面图
RA-DC17225 172x172x25mm 直流轴流风扇正面图
RA-DC17225 172x172x25mm 直流轴流风扇正面图
RA-DC17225 172x172x25mm 直流轴流风扇正面图
RA-DC17225 172x172x25mm 直流轴流风扇正面图
RA-DC17225 172x172x25mm 直流轴流风扇正面图

DC-17225 272.5CFM 178.9Pa 37.4Db

产品描述：

RA-DC17225是一款172x172x25mm超大尺寸工业级直流轴流风扇，采用无刷直流电机，提供D/L/M/H/U五档转速（1500-4000RPM），最大风量272.5CFM（463m³/h）、最大静压178.9Pa（17.89mm-H₂O）。支持12V/24V/48V三电压平台，PWM/VSP双模调速，FG/RD/LD完整信号输出体系。PBT阻燃材质+UL94V-0标准，最高IP68防护，双滚珠轴承80,000小时长寿命，通过UL/CE/RoHS/CCC认证。专为大型储能集装箱、数据中心、工业空调、大功率充电桩等超大风量散热场景设计。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DC-17225

类型: 鼓风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油可选

扇叶材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

绝缘等级: F

工作湿度: 20%-85%

工作温度: -10℃/+60℃

最高寿命: 70000 小时

性能参数


DC-17225以172mm超大尺寸提供272.5CFM超大流量与178.9Pa（17.89mm-H₂O）高静压，填补了120mm与200mm风扇之间的功率散热空白。随着新型储能装机向79.5GW级迈进、单储能集装箱容量突破2.5MW，系统对散热风扇的风量需求已从百级CFM向300CFM+跃升。DC-17225凭借1500-4000RPM五档调速、12V/24V/48V全电压覆盖及IP68防护能力，精准对接BESS储能集装箱、直流快充桩及数据中心热管理的规模化散热需求。

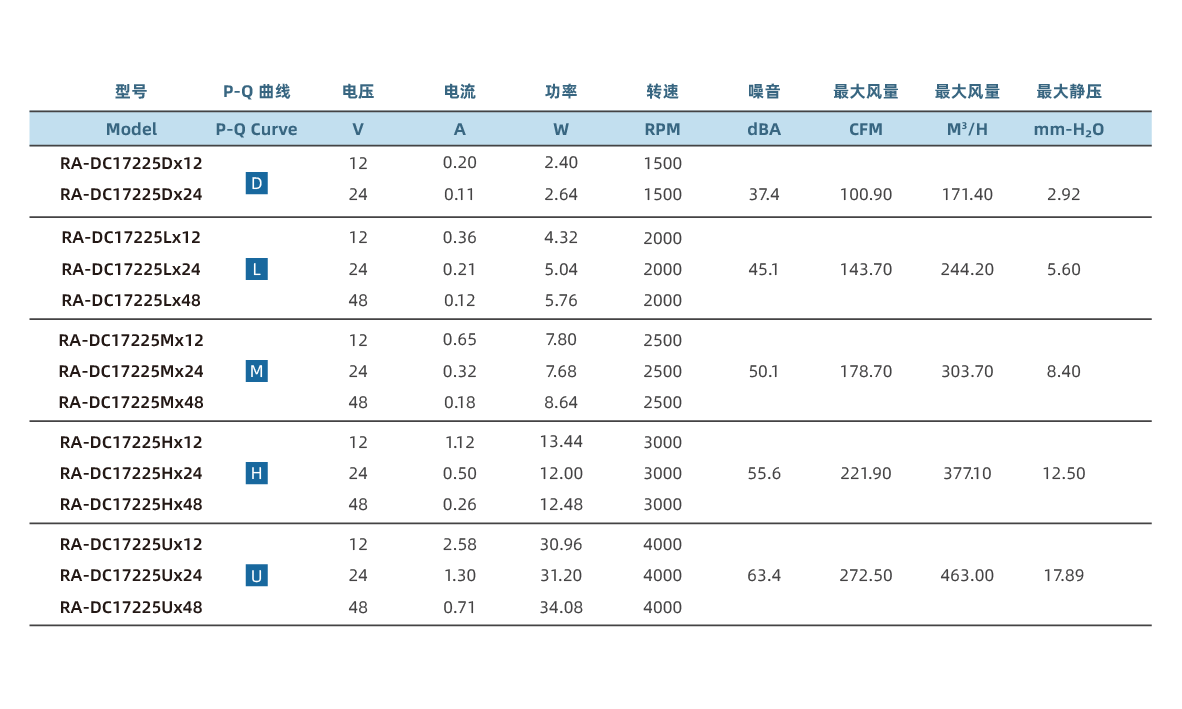

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DC17225Dx12
D
120.202.40150037.4100.90171.402.92
RA-DC17225Dx24
D
240.112.64150037.4100.90171.402.92
RA-DC17225Lx12
L
120.364.32200045.1143.70244.205.60
RA-DC17225Lx24
L
240.215.04200045.1143.70244.205.60
RA-DC17225Lx48
L
480.125.76200045.1143.70244.205.60
RA-DC17225Mx12
M
120.657.80250050.1178.70303.708.40
RA-DC17225Mx24
M
240.327.68250050.1178.70303.708.40
RA-DC17225Mx48
M
480.188.64250050.1178.70303.708.40
RA-DC17225Hx12
H
121.1213.44300055.6221.90377.1012.50
RA-DC17225Hx24
H
240.5012.00300055.6221.90377.1012.50
RA-DC17225Hx48
H
480.2612.48300055.6221.90377.1012.50
RA-DC17225Ux12
U
122.5830.96400063.4272.50463.0017.89
RA-DC17225Ux24
U
241.3031.20400063.4272.50463.0017.89
RA-DC17225Ux48
U
480.7134.08400063.4272.50463.0017.89

P-Q曲线图

风量-静压P-Q性能曲线

绘图

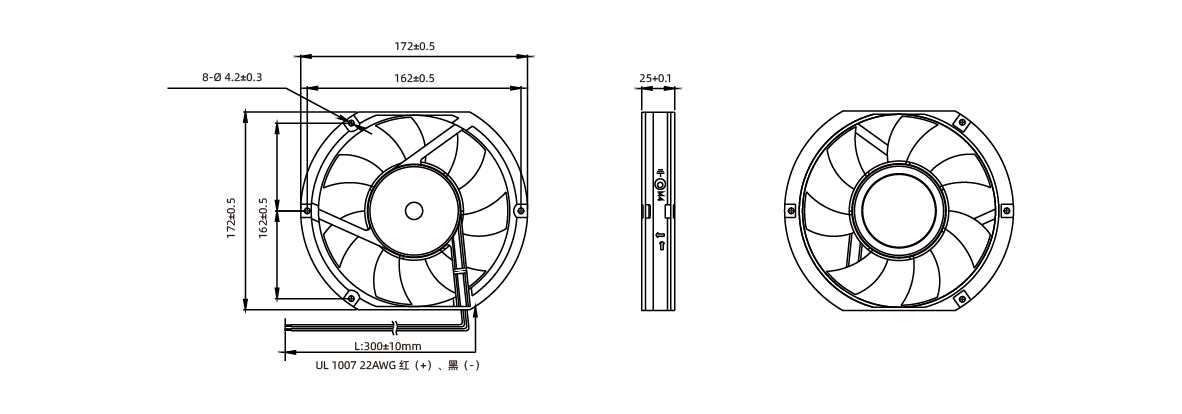

外形尺寸及安装孔位图

常见问题


DC-17225风扇最适合哪些大功率散热场景？
−
DC-17225（172x172x25mm）凭借172mm超大尺寸和272.5CFM超大风量，最适合大型储能集装箱整体循环散热、数据中心机柜排风、工业空调冷凝器散热、大功率充电桩及电力设备柜等需要极大气流交换量的场景。4000RPM最高转速下可输出17.89mm-H₂O静压，能有效克服大型机柜内部多层滤网和复杂风道带来的阻力，满足储能系统BESS对风量170-600CFM的实际需求区间。
DC-17225支持哪些电压选项和智能控制功能？
−
DC-17225提供12V/24V/48V三种直流电压选项，覆盖储能系统、通信基站、工业电源等不同供电母线标准。支持PWM脉宽调制调速、VSP电压调速及温度感应控制，可实现与设备温控系统联动的自动转速调节。内置FG转速反馈信号、RD停转报警信号及LD锁定检测信号，可接入BMS电池管理系统或EMS能量管理系统，实现远程散热状态监控与故障预警。
DC-17225在高湿多尘环境下的可靠性如何保障？
−
DC-17225外壳及扇叶采用PBT工程塑料，符合UL94V-0阻燃等级，具备最高IP68防护等级可选的防尘防水能力。双滚珠轴承设计确保80,000小时使用寿命，绝缘等级F级，介电强度2Min/500V AC/5mA，能在-10℃至+60℃环境温度、20%-85%湿度范围内持续稳定运行。产品通过UL、CE、RoHS及CCC认证，适配户外储能电站、沿海光伏场站等高湿高盐雾恶劣环境。
