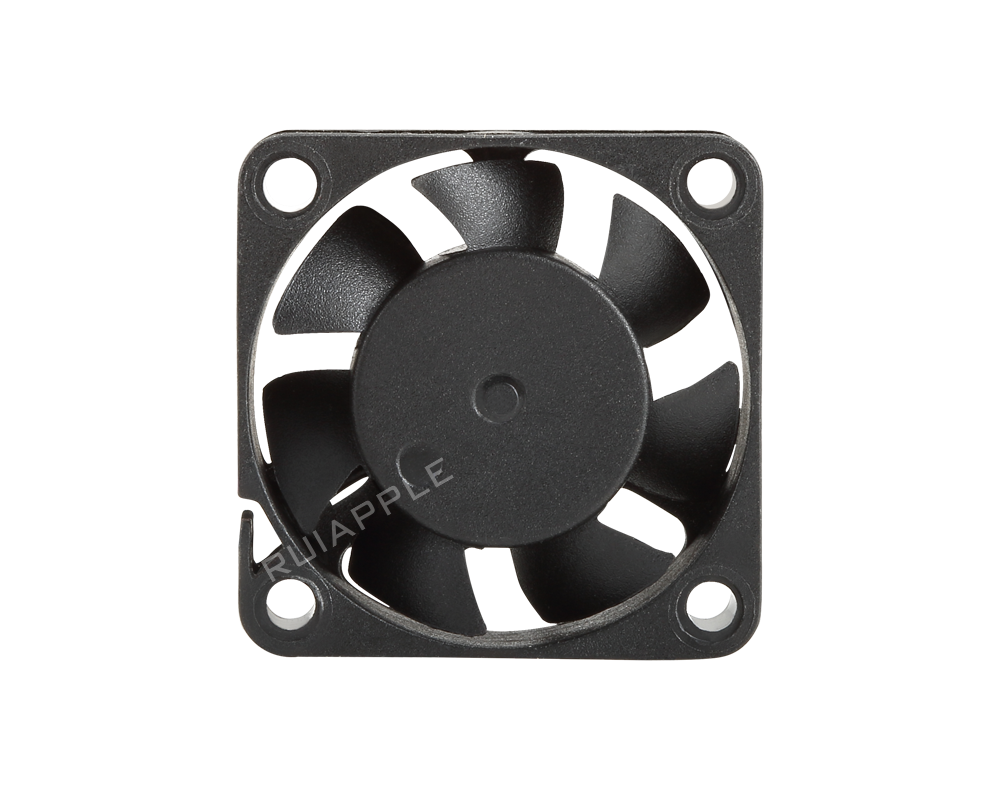

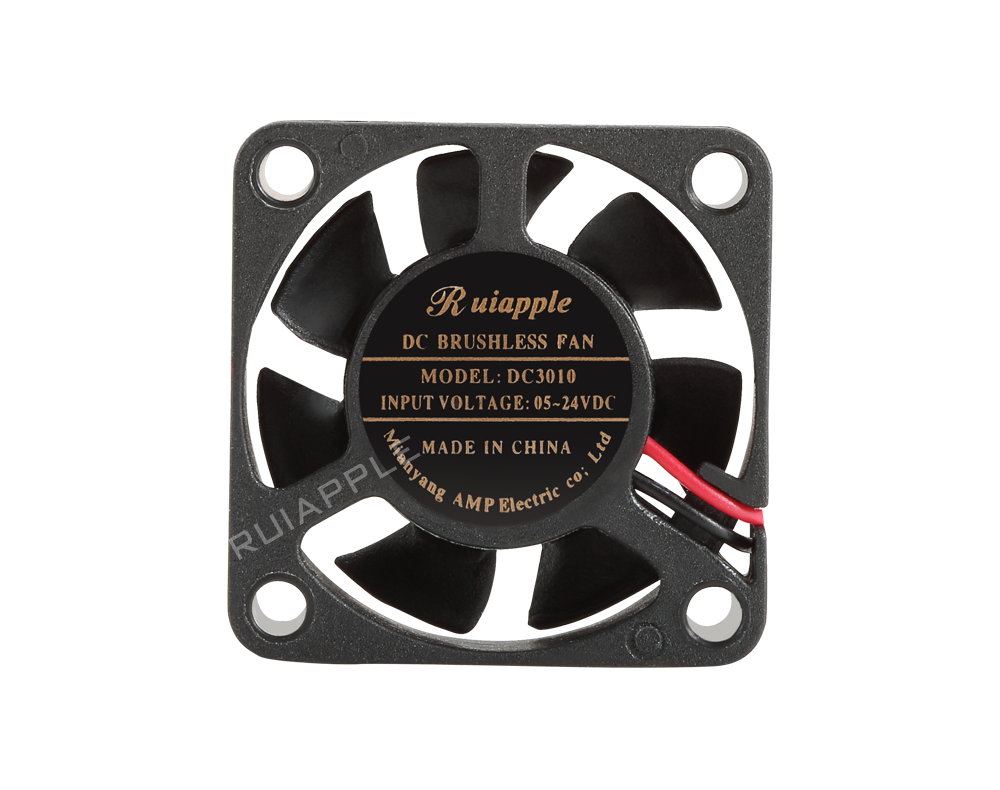

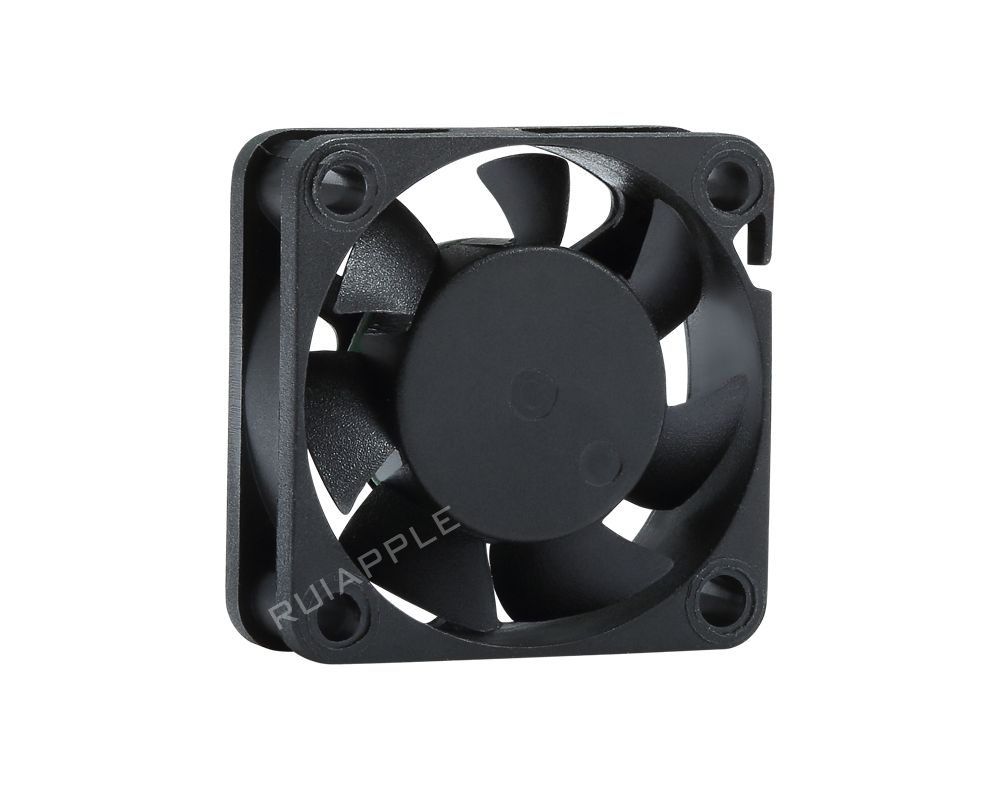

RA-DC3010 30x30x10mm 直流轴流风扇正面图
RA-DC3010 30x30x10mm 直流轴流风扇正面图
RA-DC3010 30x30x10mm 直流轴流风扇正面图
RA-DC3010 30x30x10mm 直流轴流风扇正面图
RA-DC3010 30x30x10mm 直流轴流风扇正面图
RA-DC3010 30x30x10mm 直流轴流风扇正面图

DC-3010 6.0CFM 105Pa 23.4Db

产品描述：

RA-DC3010是一款30x30x10mm微型直流轴流风扇，专为紧凑型电子设备散热设计。该尺寸段在消费电子、物联网终端及便携式医疗设备中的散热需求增长显著，30mm规格因占用空间极小，常见于无线充电模组、半导体制冷片、激光雷达传感器及嵌入式控制系统等场景。RA-DC3010采用无刷直流电机驱动，覆盖5V/12V/24V三种电压，提供从3000RPM超低噪音到15000RPM高风压共6个转速等级。风扇支持PWM调速、FG转速反馈及RD报警信号输出，轴承系统可选滚珠、液压或含油类型。扇叶采用PBT材质，通过UL、CE、CCC认证，最高寿命达70000小时。防护等级最高IP68，绝缘等级F级，适用于消费电子、通信设备、自动化控制及医疗器械等领域的精确散热需求。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DC-3010

类型: 轴流风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油可选

扇叶材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

绝缘等级: F

工作湿度: 20%-85%

工作温度: -10℃/+60℃

最高寿命: 70000 小时

性能参数


RA-DC3010在30x30x10mm规格段内提供6个转速等级，从超低噪音D2等级（24.0dBA / 0.70CFM）到高风压U等级（43.0dBA / 6.0CFM / 10.50mm-H₂O），覆盖该尺寸段全场景散热需求。3000RPM低转速等级在同规格产品中噪音表现优异，适合医疗和消费电子静音场景；15000RPM高转速等级可输出105Pa静压，满足紧凑空间内高系统阻抗的散热挑战。支持PWM/VSP/温控/恒速四种控制模式，较单一调速方案更灵活适配多种系统架构。轴承系统提供滚珠/液压/含油三种可选，最高寿命70000小时，满足不同寿命成本需求。

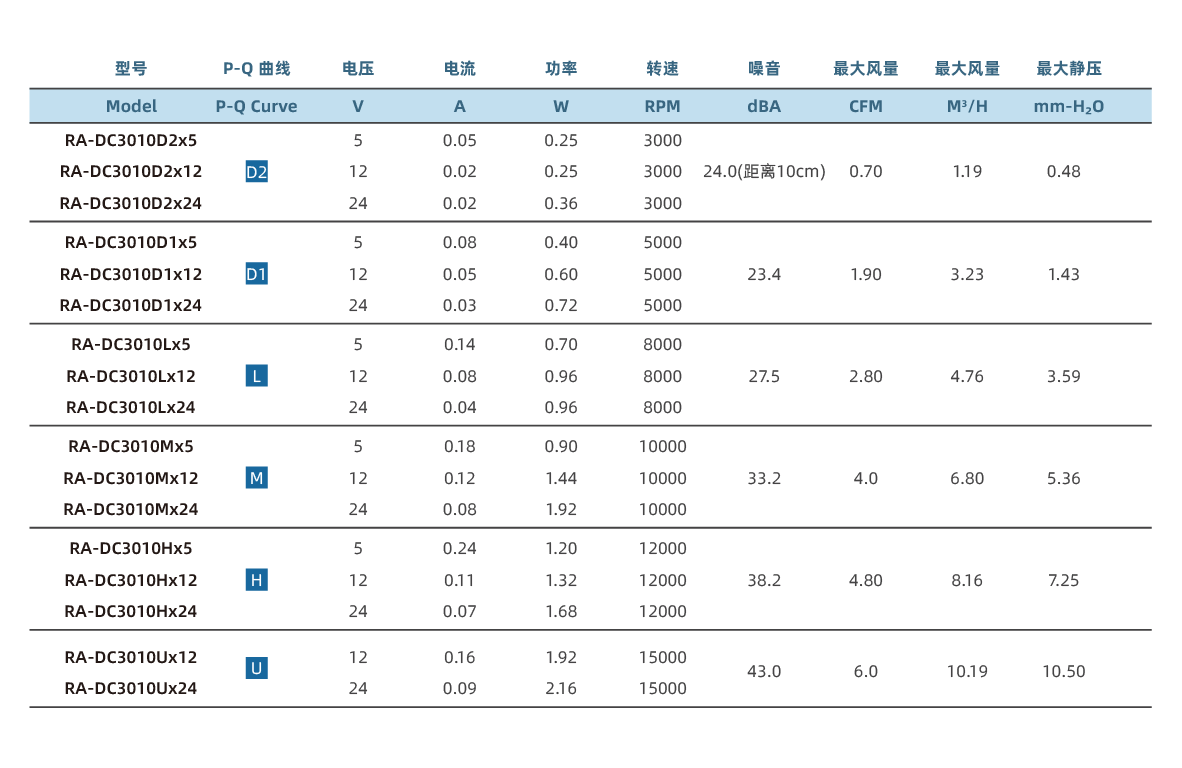

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DC3010D2x5
D2
50.050.25300024.0(距离10cm)0.701.190.48
RA-DC3010D2x12
D2
120.020.25300024.0(距离10cm)0.701.190.48
RA-DC3010D2x24
D2
240.020.36300024.0(距离10cm)0.701.190.48
RA-DC3010D1x5
D1
50.080.40500023.41.903.231.43
RA-DC3010D1x12
D1
120.050.60500023.41.903.231.43
RA-DC3010D1x24
D1
240.030.72500023.41.903.231.43
RA-DC3010Lx5
L
50.140.70800027.52.804.763.59
RA-DC3010Lx12
L
120.080.96800027.52.804.763.59
RA-DC3010Lx24
L
240.040.96800027.52.804.763.59
RA-DC3010Mx5
M
50.180.901000033.24.06.805.36
RA-DC3010Mx12
M
120.121.441000033.24.06.805.36
RA-DC3010Mx24
M
240.081.921000033.24.06.805.36
RA-DC3010Hx5
H
50.241.201200038.24.808.167.25
RA-DC3010Hx12
H
120.111.321200038.24.808.167.25
RA-DC3010Hx24
H
240.071.681200038.24.808.167.25
RA-DC3010Ux12
U
120.161.921500043.06.010.1910.50
RA-DC3010Ux24
U
240.092.161500043.06.010.1910.50

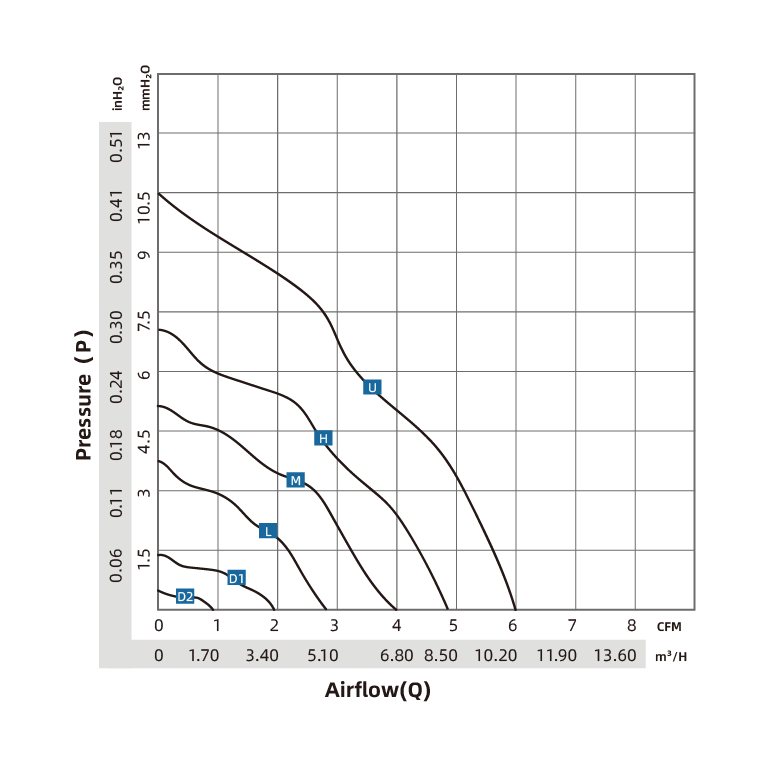

P-Q曲线图

RA-DC3010 30x30x10mm轴流风扇风量-静压P-Q性能曲线

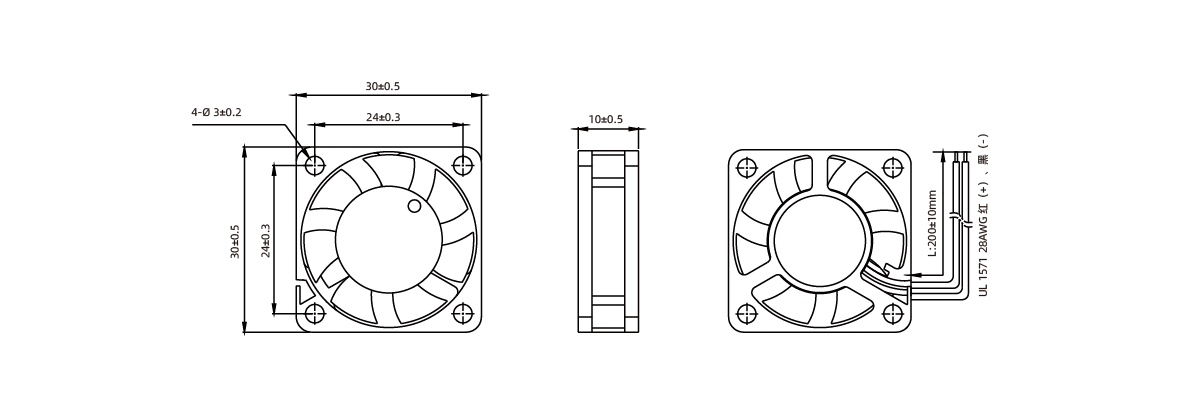

绘图

RA-DC3010 30x30x10mm轴流风扇外形尺寸及安装孔位图

常见问题


RA-DC3010风扇适合哪些应用场景？风量和静压能否满足需求？
−
RA-DC3010风扇提供D2至U共6个转速等级（3000-15000RPM），最大风量6.0CFM、最大静压105Pa，覆盖从超低噪音到高风压的多种需求。低转速D2/D1等级噪音低至23.4dBA，适合医疗设备、半导体制冷片散热等对静音要求极高的场景；中高转速L/M等级平衡风量与噪音，广泛应用于消费电子产品、无线充电器散热；高转速H/U等级提供最高10.50mm-H₂O静压，满足激光雷达、通信设备等紧凑空间高风阻散热需求。建议根据实际系统阻抗和散热目标选择对应转速等级，技术团队可协助选型。
RA-DC3010风扇支持哪些定制选项？是否可以按需调整参数？
−
RA-DC3010风扇支持多种定制方案。控制方式方面，可选配PWM调速、VSP电压调速、温度控制或恒定转速模式，灵活适配不同系统的散热策略。输出信号方面，支持FG转速反馈、RD锁定报警及LD信号，方便系统实时监控风扇状态。轴承系统提供滚珠轴承、液压轴承及含油轴承三种选择，可依据寿命与噪音要求匹配。防护等级最高可达IP68，适应严苛环境。此外，引线长度、端子类型、电压范围均可按客户规格定制，满足批量采购的个性化需求。
RA-DC3010风扇的防护等级是多少？能否在潮湿或多尘环境中使用？
−
RA-DC3010风扇标配锁定保护功能，防护等级最高可达到IP68。IP68级别的风扇具备完全防尘能力，并可承受持续浸没在水中的工况，适合户外通信设备、工业自动化控制柜及高湿度环境使用。同时该风扇工作温度范围为-10℃至+60℃，工作湿度20%-85%，绝缘等级F级，介电强度满足2Min/500V AC/5mA标准。在选用防水型号时，建议确认具体的防护等级需求并与技术团队沟通认证要求，确保符合目标应用的环境条件。
