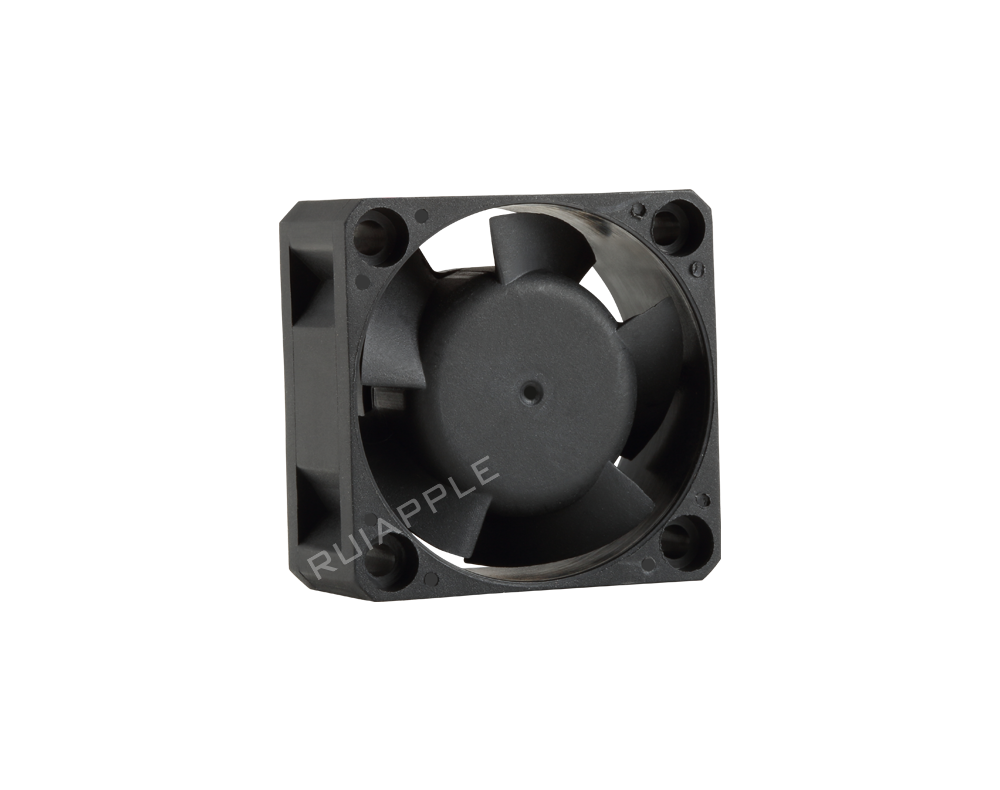

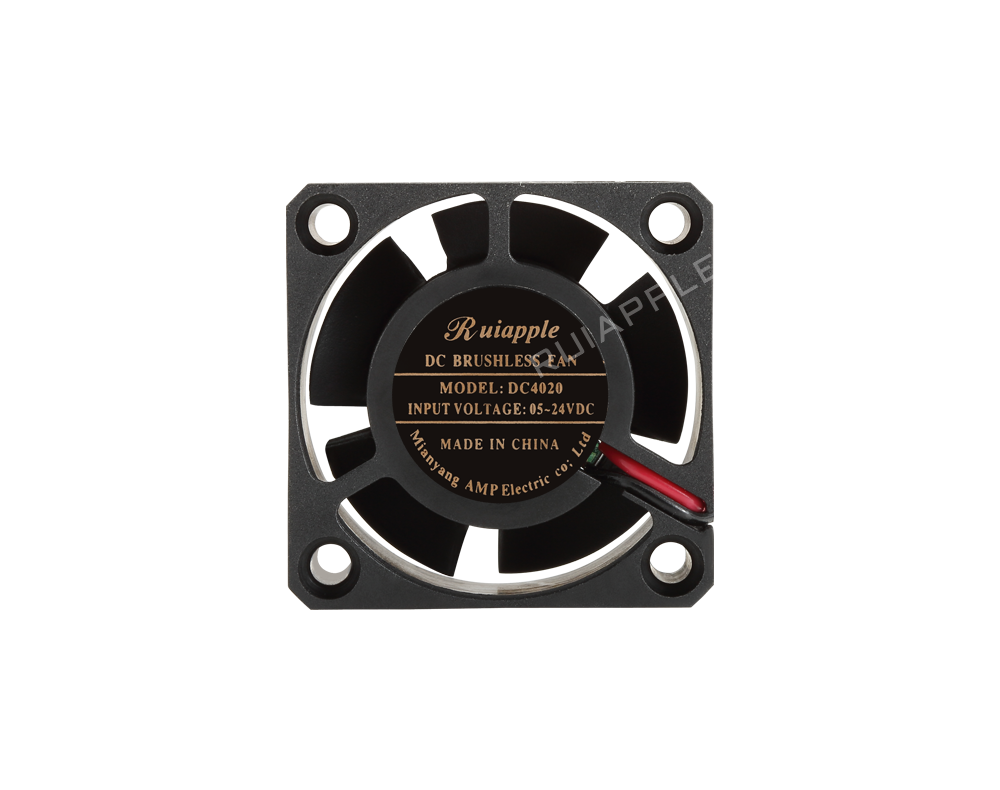

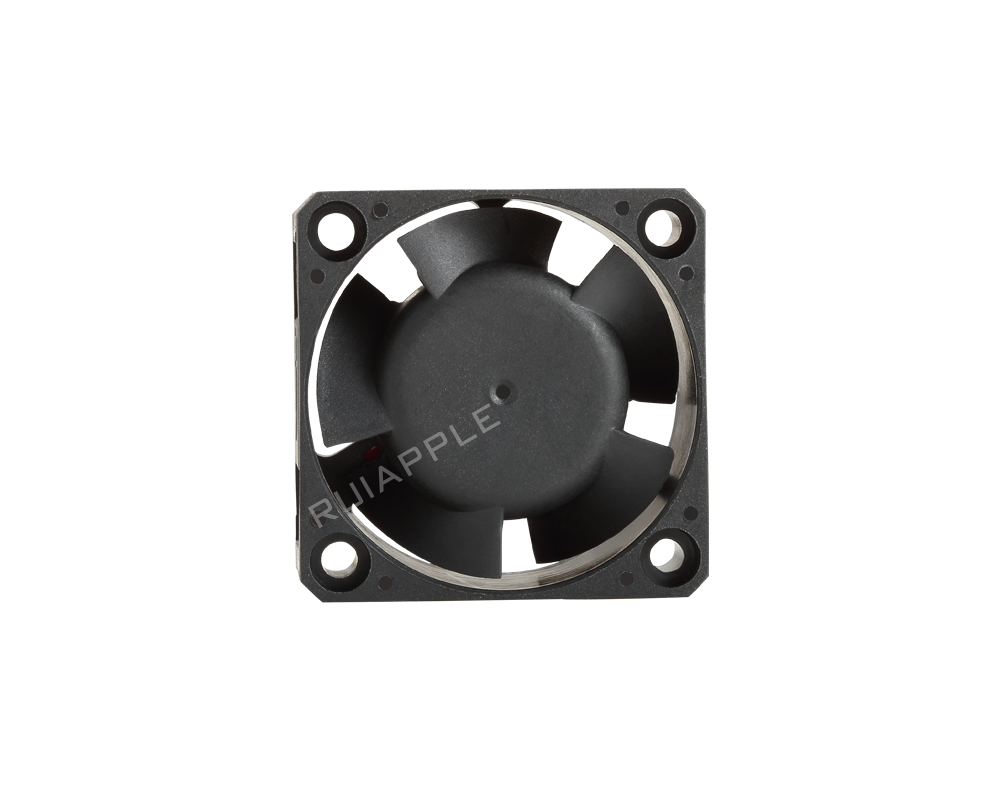

RA-DC4020 40x40x20mm 直流轴流风扇正面图
RA-DC4020 40x40x20mm 直流轴流风扇正面图
RA-DC4020 40x40x20mm 直流轴流风扇正面图
RA-DC4020 40x40x20mm 直流轴流风扇正面图
RA-DC4020 40x40x20mm 直流轴流风扇正面图
RA-DC4020 40x40x20mm 直流轴流风扇正面图

DC-4020 12.2CFM 189Pa 24.8Db

产品描述：

RA-DC4020是一款40x40x20mm直流轴流风扇，在20mm厚度下实现高风量与高静压的出色平衡，专为高密度电子设备和储能系统散热设计。该尺寸段在汽车电池热管理、储能电池包冷却及工业自动化设备中的需求近年来增长迅速，20mm厚度相比10mm规格能容纳更大的电机和扇叶，显著提升风压输出能力。RA-DC4020采用无刷直流电机，覆盖5V/12V/24V电压，6个转速等级从3000RPM超静音到16000RPM超高风量全面覆盖。风扇支持PWM、VSP、温控及恒速四种控制模式，FG/RD/LD信号输出完整，轴承系统灵活可选。扇叶采用PBT材质，通过UL、CE、CCC认证，防护等级最高IP68，最高寿命70000小时，是储能电池、汽车电子及工业自动化散热的专业选择。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DC-4020

类型: 轴流风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油可选

扇叶材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

绝缘等级: F

工作湿度: 20%-85%

工作温度: -10℃/+60℃

最高寿命: 70000 小时

性能参数


RA-DC4020在40x40x20mm规格段内以17.3CFM最大风量和189Pa最大静压展现出色的散热能力。相较于同系列10mm厚度型号，20mm厚度容纳更大的电机和扇叶设计，同等转速下静压约提升2-3倍，显著增强穿透高密度鳍片和滤网的能力。6级转速覆盖D（3000RPM / 1.80CFM）到U2（16000RPM / 17.3CFM / 33.8mm-H₂O），实现从静音到高性能的梯度选择。12000RPM的U1等级（12.2CFM / 18.90mm-H₂O）在风量与功耗之间表现均衡，适合储能行业7×24连续运行场景。支持四种控制模式和三种信号输出，70000小时设计寿命，满足工业级应用可靠性要求。

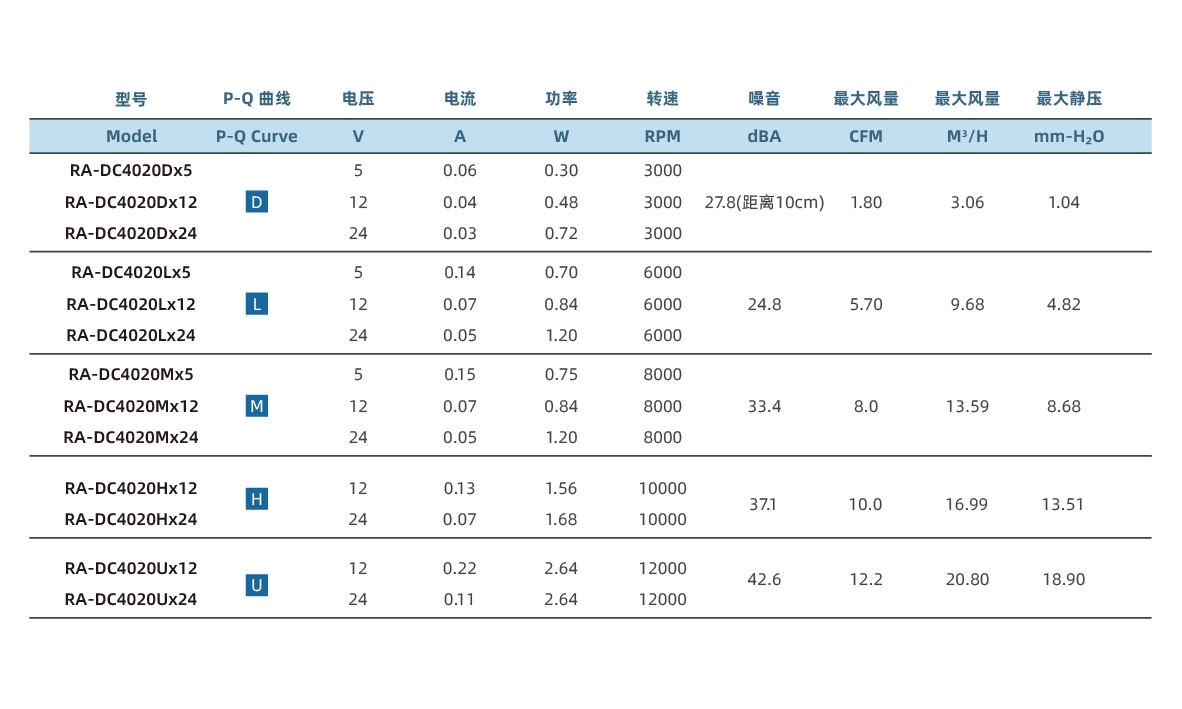

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DC4020Dx5
D
50.060.30300027.81.803.061.04
RA-DC4020Dx12
D
120.040.48300027.81.803.061.04
RA-DC4020Dx24
D
240.030.72300027.81.803.061.04
RA-DC4020Lx5
L
50.140.70600024.85.709.684.82
RA-DC4020Lx12
L
120.070.84600024.85.709.684.82
RA-DC4020Lx24
L
240.051.20600024.85.709.684.82
RA-DC4020Mx5
M
50.150.75800033.48.013.598.68
RA-DC4020Mx12
M
120.070.84800033.48.013.598.68
RA-DC4020Mx24
M
240.051.20800033.48.013.598.68
RA-DC4020Hx12
H
120.131.561000037.110.016.9913.51
RA-DC4020Hx24
H
240.071.681000037.110.016.9913.51
RA-DC4020U1x12
U1
120.222.641200042.612.220.8018.90
RA-DC4020U1x24
U1
240.112.641200042.612.220.8018.90
RA-DC4020U2x12
U2
120.323.841600050.517.329.3933.8
RA-DC4020U2x24
U2
240.163.841600050.517.329.3933.8

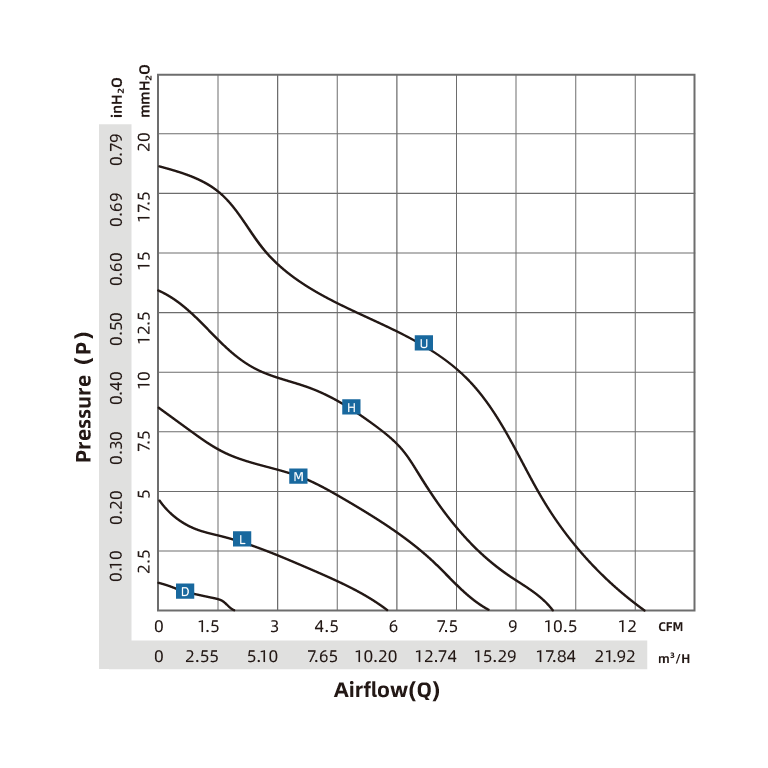

P-Q曲线图

RA-DC4020 40x40x20mm轴流风扇风量-静压P-Q性能曲线

绘图

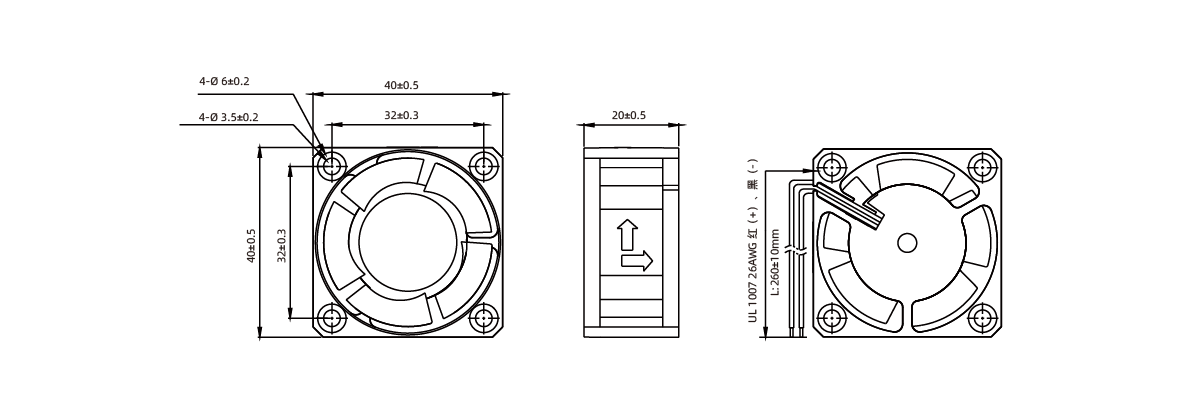

RA-DC4020 40x40x20mm轴流风扇外形尺寸及安装孔位图

常见问题


RA-DC4020风扇的风量和静压表现如何？适合哪些散热场景？
−
RA-DC4020风扇采用40x40x20mm尺寸，相较于10mm厚度型号在风量和静压上均有显著提升。提供D至U2共6个转速等级（3000-16000RPM），最大风量17.3CFM、最大静压189Pa（33.8mm-H₂O）。低转速D等级（3000RPM / 1.80CFM）噪音控制在27.8dBA，适合对噪音敏感的基础散热场景；中转速L/M等级（6000-8000RPM）在风量与噪音之间取得良好平衡，适用于工业自动化设备和通信设备散热；高转速U1/U2等级（12000-16000RPM）输出高静压和17.3CFM大风量，能够有效穿透高密度散热鳍片或滤网，适合储能电池包、汽车电池模组等高系统阻抗散热场景。
RA-DC4020风扇支持哪些定制选项？引线和端子能否按需配置？
−
RA-DC4020风扇提供全面的定制化服务。电气参数方面，可选配PWM调速、VSP电压调速、温度感应控制或恒定转速模式，FG/RD/LD信号输出可按需选配。轴承系统提供滚珠轴承、液压轴承及含油轴承三种选择，其中滚珠轴承适合高温长寿命场景，液压轴承在高转速下噪音表现更优。防护等级最高可达IP68，满足储能设备、户外通信基站等严苛环境需求。机械方面，引线长度、连接器端子类型及线序均可按客户规格定制。此外，可提供不同转速等级的定制调校，使风扇在特定工作点达到最优效率。批量采购客户可申请定制标签及包装方案。
RA-DC4020风扇的防护等级是多少？是否适用于储能和电池包散热环境？
−
RA-DC4020风扇最高支持IP68防护等级，具备完全防尘和持续浸没防水能力，可安全应用于储能电池包、汽车电池模组及户外通信设备等对防护要求较高的环境。风扇标配锁定保护功能，当转子堵转时自动降低电流以防止线圈烧毁，并周期性尝试重启。工作温度范围为-10℃至+60℃，工作湿度20%-85%，绝缘等级F级，介电强度满足2Min/500V AC/5mA标准。产品通过UL、CE、CCC认证，确保在安全和环保标准下的可靠性。对于储能行业应用，建议根据电池包实际防护要求选择对应的防护等级型号。
