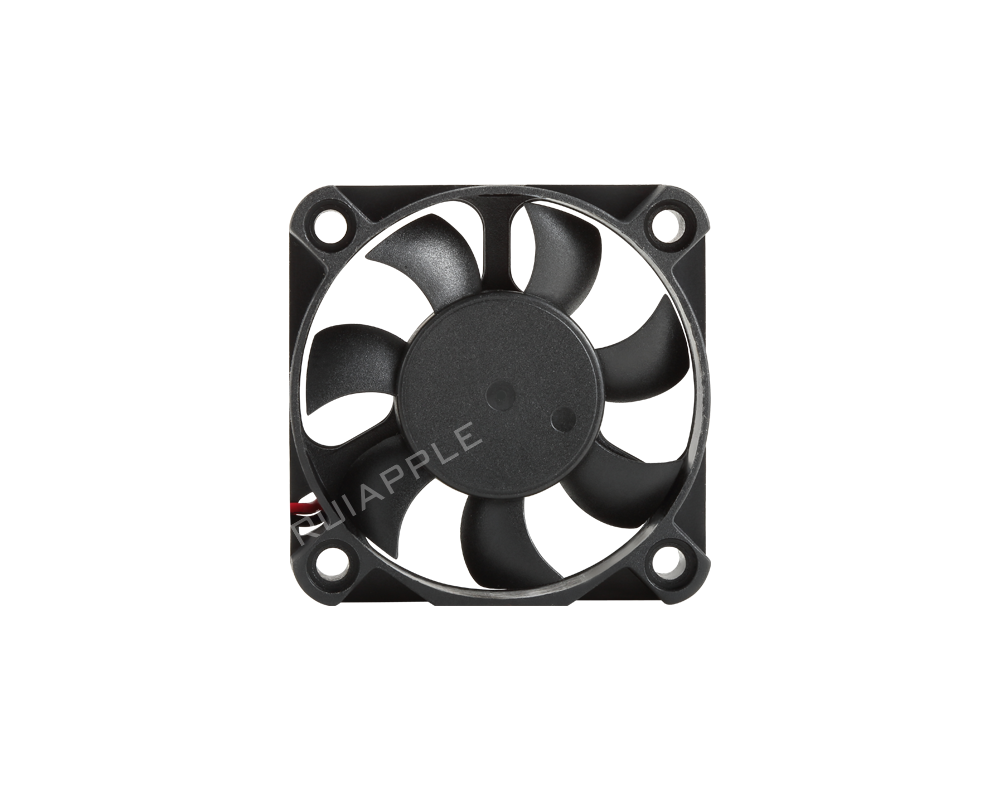

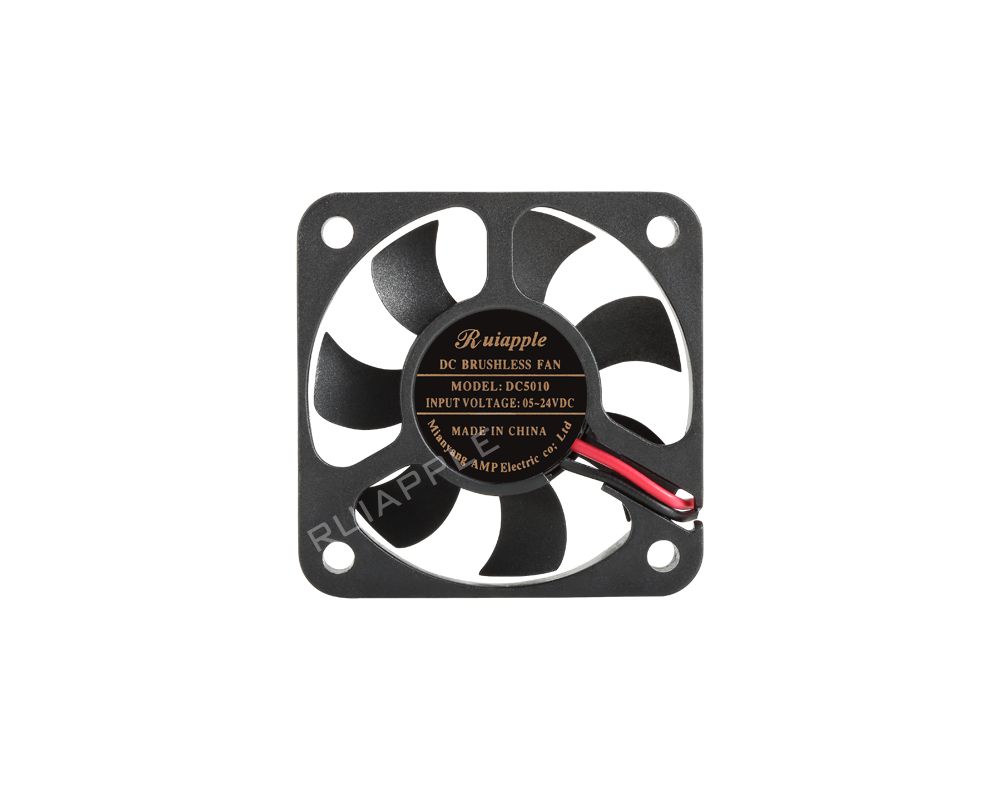

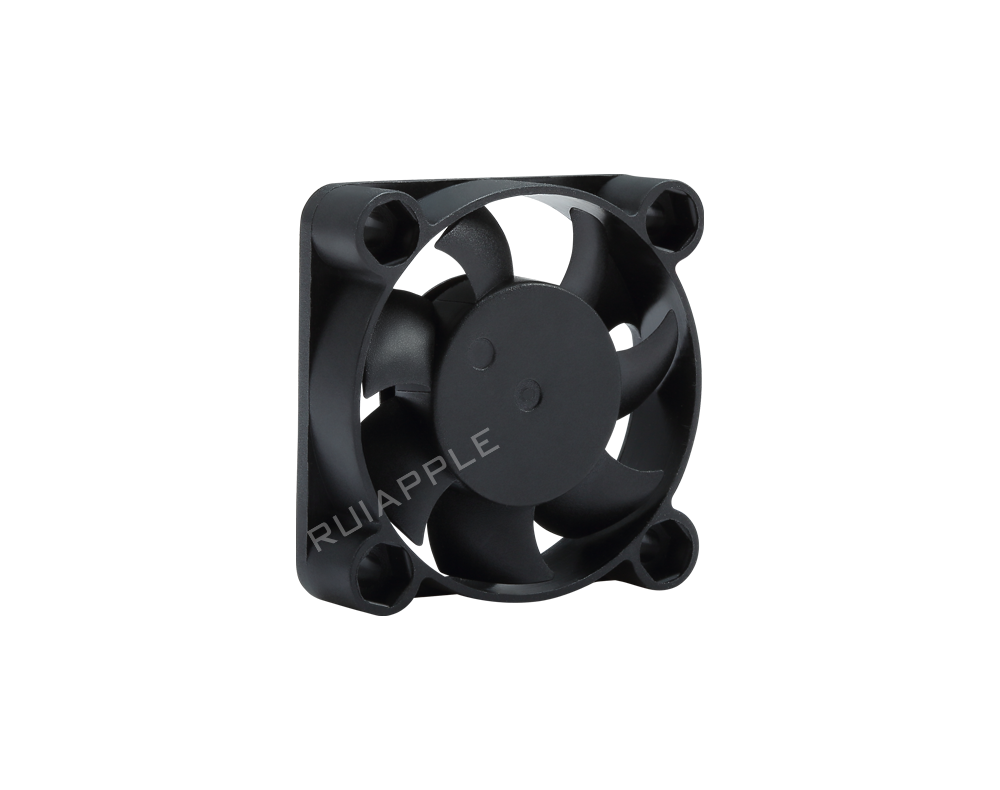

RA-DC5010是RUIAPPLE（瑞安普）推出的50x50x10mm超薄直流轴流风扇，专为空间受限的高密度电子设备散热而设计。该风扇采用直流无刷电机技术，在仅10mm的纤薄机身内实现最高12.5CFM风量和5.72mmH₂O静压输出。支持5V/12V/24V三种工作电压和D/L/M/H/U五级转速（3000~7500RPM），满足从低噪音到高性能散热的多样化需求。风扇标配PWM调速、FG转速反馈和RD锁转保护功能，支持温度控制调速，可精确匹配设备热管理策略。扇叶和框架采用高品质PBT材料，可选滚珠轴承、液压轴承或含油轴承，适应不同使用寿命和噪音要求。产品通过UL、CE、CCC认证，防护等级最高可达IP68，工作温度范围-10℃至+60℃，设计寿命达70,000小时。RA-DC5010广泛应用于通信基站设备、工业控制系统、3D打印机、服务器板卡、电源模块、LED散热以及各类需要紧凑型高效散热解决方案的电子设备中。
获取数据表
立即询价
型号: DC-5010
类型: 轴流风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油可选
扇叶材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -10℃/+60℃
最高寿命: 70000 小时
RA-DC5010作为50x50x10mm超薄直流轴流风扇，其核心竞争力在于在仅10mm厚度的紧凑机身内实现高达12.5CFM的风量和5.72mmH₂O的静压（U档7500RPM），这在同类10mm超薄风扇中属于出色的性能表现。与常规15mm及20mm厚度的50mm风扇相比，RA-DC5010以更薄的安装空间实现了可观的散热能力，特别适合空间高度受限的应用场景。该风扇提供D/L/M/H/U五档转速，最低仅21.1dBA的静音表现使其在对噪音敏感的消费电子和医疗设备中同样适用。多电压（5V/12V/24V）、多轴承（滚珠/液压/含油）、多控制模式（PWM/VSP/温控）的灵活配置体系，使RA-DC5010能够精准匹配从低功率嵌入式系统到高密度工业设备的广泛散热需求。IP68级别的防护选项进一步拓展了其在户外通信设备和恶劣工业环境中的应用可能性。

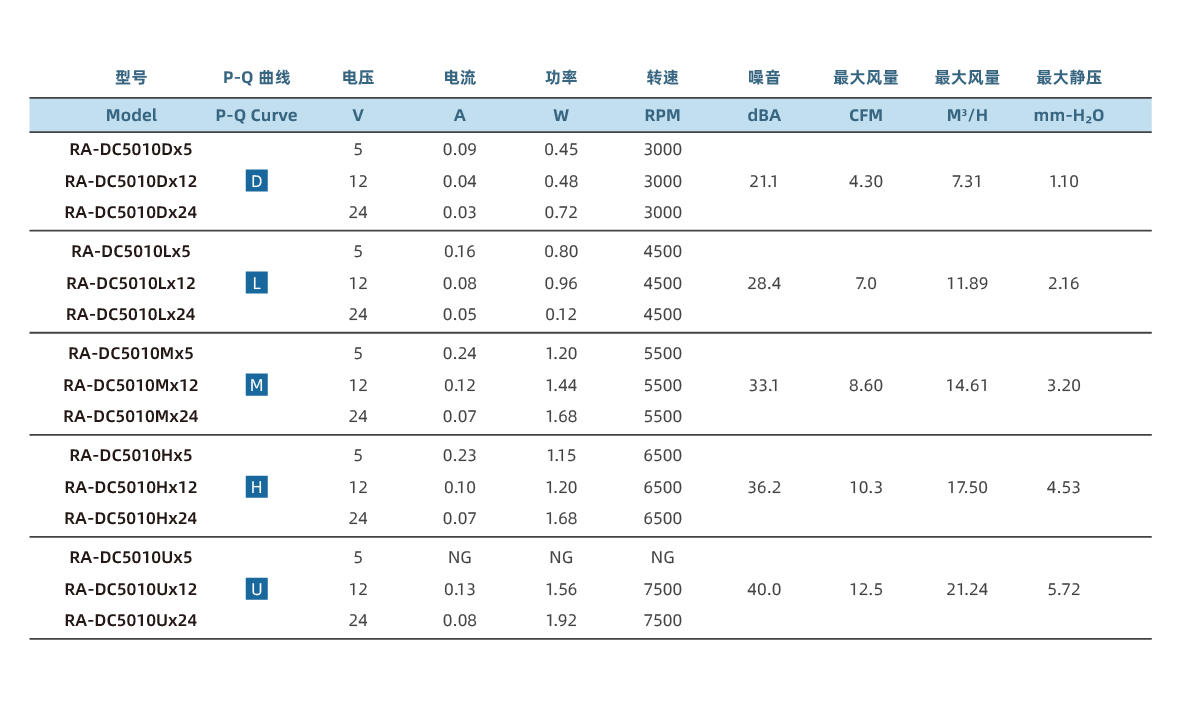

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC5010Dx5 | D | 5 | 0.09 | 0.45 | 3000 | 21.1 | 4.30 | 7.31 | 1.10 |
| RA-DC5010Dx12 | D | 12 | 0.04 | 0.48 | 3000 | 21.1 | 4.30 | 7.31 | 1.10 |
| RA-DC5010Dx24 | D | 24 | 0.03 | 0.72 | 3000 | 21.1 | 4.30 | 7.31 | 1.10 |
| RA-DC5010Lx5 | L | 5 | 0.16 | 0.80 | 4500 | 28.4 | 7.0 | 11.89 | 2.16 |
| RA-DC5010Lx12 | L | 12 | 0.08 | 0.96 | 4500 | 28.4 | 7.0 | 11.89 | 2.16 |
| RA-DC5010Lx24 | L | 24 | 0.05 | 0.12 | 4500 | 28.4 | 7.0 | 11.89 | 2.16 |
| RA-DC5010Mx5 | M | 5 | 0.24 | 1.20 | 5500 | 33.1 | 8.60 | 14.61 | 3.20 |
| RA-DC5010Mx12 | M | 12 | 0.12 | 1.44 | 5500 | 33.1 | 8.60 | 14.61 | 3.20 |
| RA-DC5010Mx24 | M | 24 | 0.07 | 1.68 | 5500 | 33.1 | 8.60 | 14.61 | 3.20 |
| RA-DC5010Hx5 | H | 5 | 0.23 | 1.15 | 6500 | 36.2 | 10.3 | 17.50 | 4.53 |
| RA-DC5010Hx12 | H | 12 | 0.10 | 1.20 | 6500 | 36.2 | 10.3 | 17.50 | 4.53 |
| RA-DC5010Hx24 | H | 24 | 0.07 | 1.68 | 6500 | 36.2 | 10.3 | 17.50 | 4.53 |
| RA-DC5010Ux12 | U | 12 | 0.13 | 1.56 | 7500 | 40.0 | 12.5 | 21.24 | 5.72 |
| RA-DC5010Ux24 | U | 24 | 0.08 | 1.92 | 7500 | 40.0 | 12.5 | 21.24 | 5.72 |
