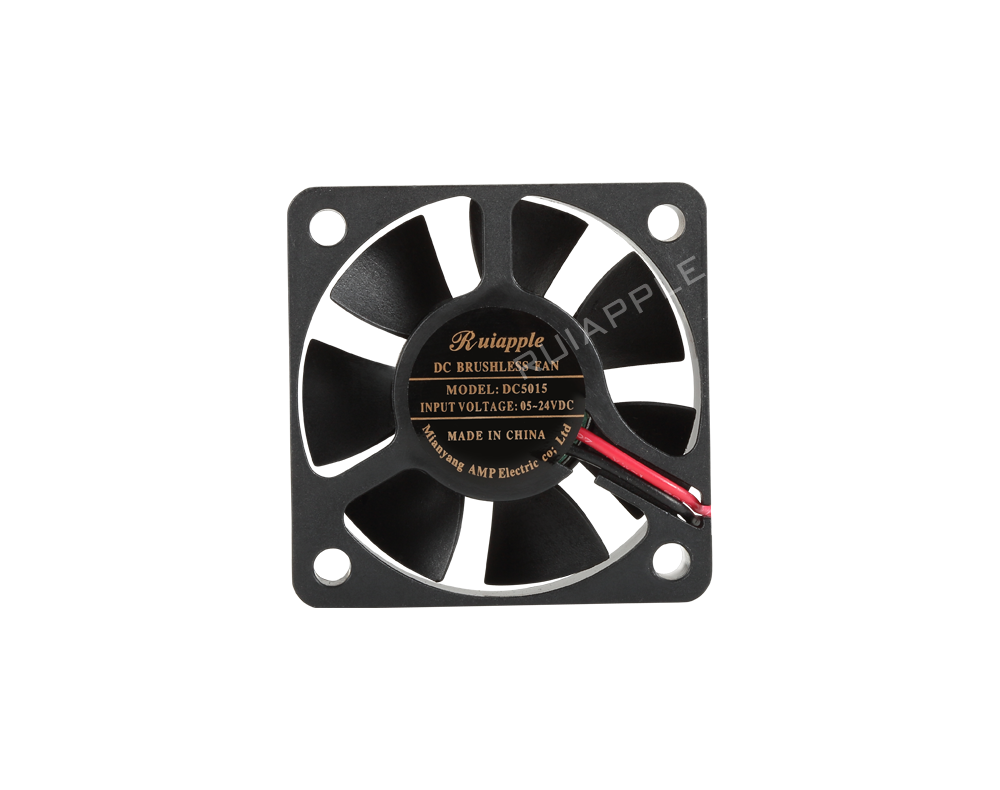

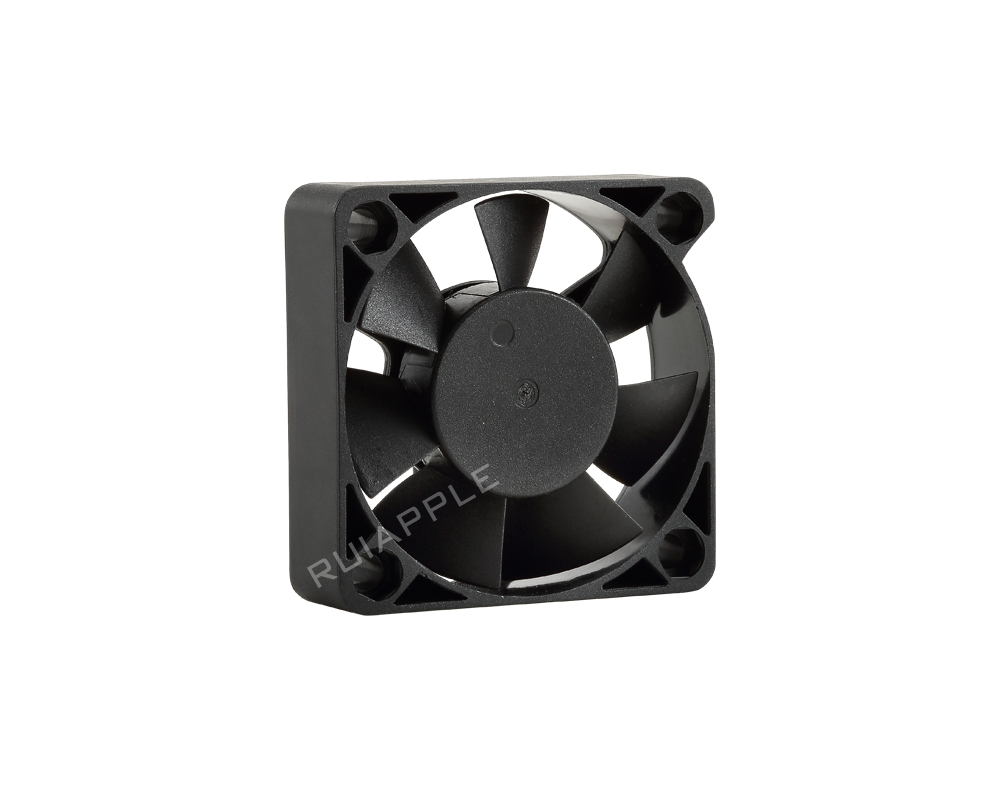

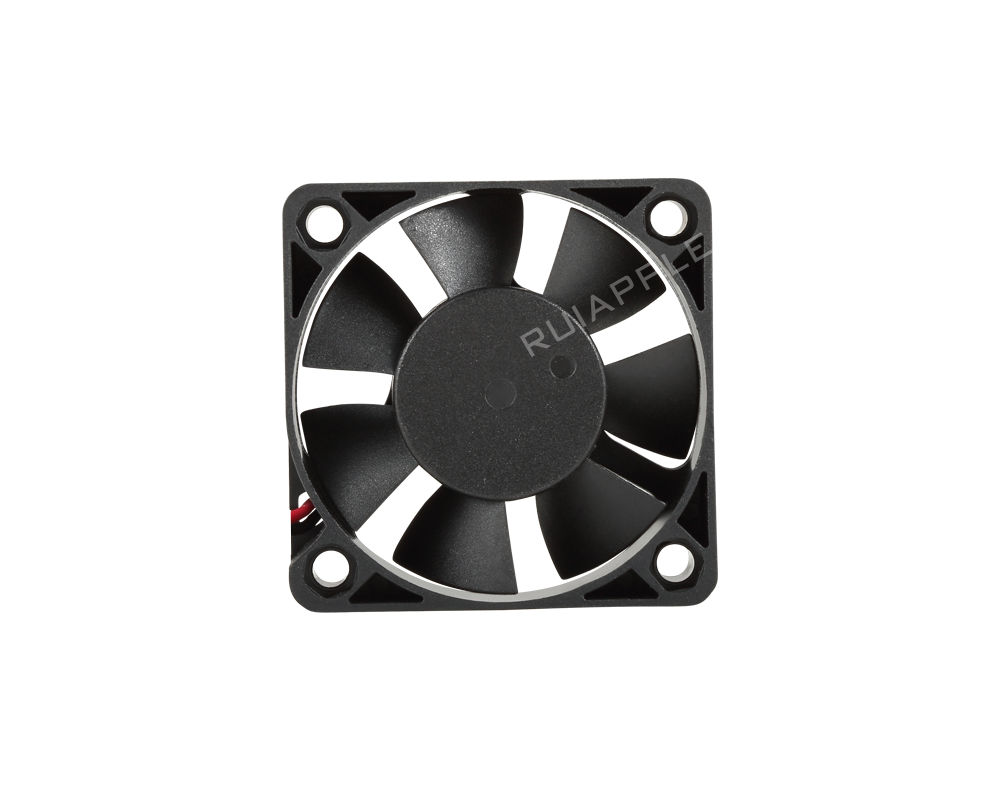

RA-DC5015是RUIAPPLE（瑞安普）50x50x15mm直流轴流风扇产品，在紧凑的15mm厚度机身内提供高达19.2CFM的风量和6.39mmH₂O以上的静压输出能力。产品采用高效直流无刷电机，提供D/L/M/H/U五级转速选择（3000~8000RPM），适配从静音要求到高性能散热的多样化场景。风扇支持5V/12V/24V多种工作电压以及PWM调速、VSP电压调速和温度控制调速三种控制模式，标配FG转速反馈和RD锁转保护功能。轴承提供滚珠轴承、液压轴承和含油轴承三种选择，匹配不同使用寿命和噪音需求。扇叶与框架采用UL 94V-0级PBT材料，产品通过UL、CE、CCC认证，防护等级最高可达IP68，设计寿命70,000小时。RA-DC5015作为50mm风扇中15mm厚度的均衡之选，在散热性能、噪音控制和结构尺寸之间取得了良好平衡，适用于通信设备、工业控制系统、3D打印机、LED散热模组、电源设备和医疗电子等多个领域的紧凑型散热应用。
获取数据表
立即询价
型号: DC-5015
类型: 轴流风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油可选
扇叶材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -10℃/+60℃
最高寿命: 70000 小时
RA-DC5015定位于50x50x15mm这一黄金尺寸——相比10mm超薄风扇，15mm的增厚设计使扇叶具有更优的气动效率，最高风量可达19.2CFM（U档8000RPM），在50mm尺寸段中属于高性能水平。与10mm厚度风扇相比，RA-DC5015在相同转速下能输出更高的风量和静压，同时保持出色的噪音控制能力（D档仅20.6dBA）。与20mm厚度风扇相比，RA-DC5015在保持相近性能的同时节省了5mm安装高度，对于空间高度敏感的设备尤为宝贵。风扇提供5V/12V/24V全电压覆盖，配合滚珠/液压/含油三种轴承选择和PWM/VSP/温控多种调速模式，构成高度灵活的配置矩阵。IP68防护选项使其在户外通信机柜、工业粉尘环境和潮湿场景中同样可靠。70,000小时的长寿命设计（滚珠轴承）降低了设备全生命周期的维护成本。

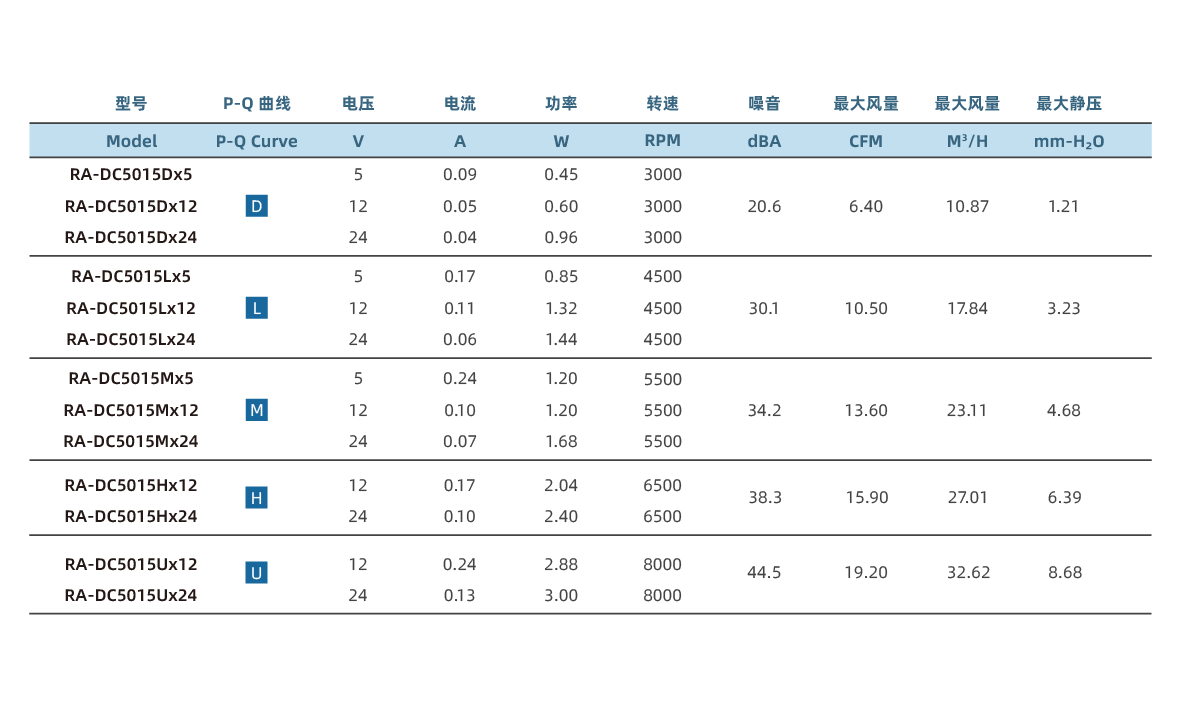

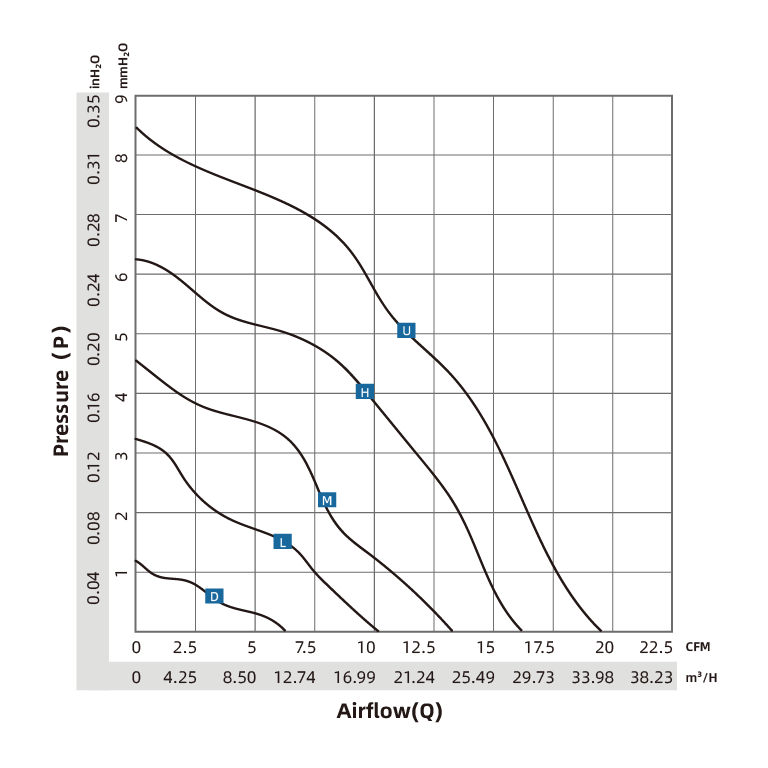

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC5015Dx5 | D | 5 | 0.09 | 0.45 | 3000 | 20.6 | 6.40 | 10.87 | 1.21 |
| RA-DC5015Dx12 | D | 12 | 0.05 | 0.60 | 3000 | 20.6 | 6.40 | 10.87 | 1.21 |
| RA-DC5015Dx24 | D | 24 | 0.04 | 0.96 | 3000 | 20.6 | 6.40 | 10.87 | 1.21 |
| RA-DC5015Lx5 | L | 5 | 0.17 | 0.85 | 4500 | 30.1 | 10.50 | 17.84 | 3.23 |
| RA-DC5015Lx12 | L | 12 | 0.11 | 1.32 | 4500 | 30.1 | 10.50 | 17.84 | 3.23 |
| RA-DC5015Lx24 | L | 24 | 0.06 | 1.44 | 4500 | 30.1 | 10.50 | 17.84 | 3.23 |
| RA-DC5015Mx5 | M | 5 | 0.24 | 1.20 | 5500 | 34.2 | 13.60 | 23.11 | 4.68 |
| RA-DC5015Mx12 | M | 12 | 0.10 | 1.20 | 5500 | 34.2 | 13.60 | 23.11 | 4.68 |
| RA-DC5015Mx24 | M | 24 | 0.07 | 1.68 | 5500 | 34.2 | 13.60 | 23.11 | 4.68 |
| RA-DC5015Hx12 | H | 12 | 0.17 | 2.04 | 6500 | 38.3 | 15.90 | 27.01 | 6.39 |
| RA-DC5015Hx24 | H | 24 | 0.10 | 2.40 | 6500 | 38.3 | 15.90 | 27.01 | 6.39 |
| RA-DC5015Ux12 | U | 12 | 0.24 | 2.88 | 8000 | 44.5 | 19.20 | 32.62 | 8.68 |
| RA-DC5015Ux24 | U | 24 | 0.13 | 3.00 | 8000 | 44.5 | 19.20 | 32.62 | 8.68 |
