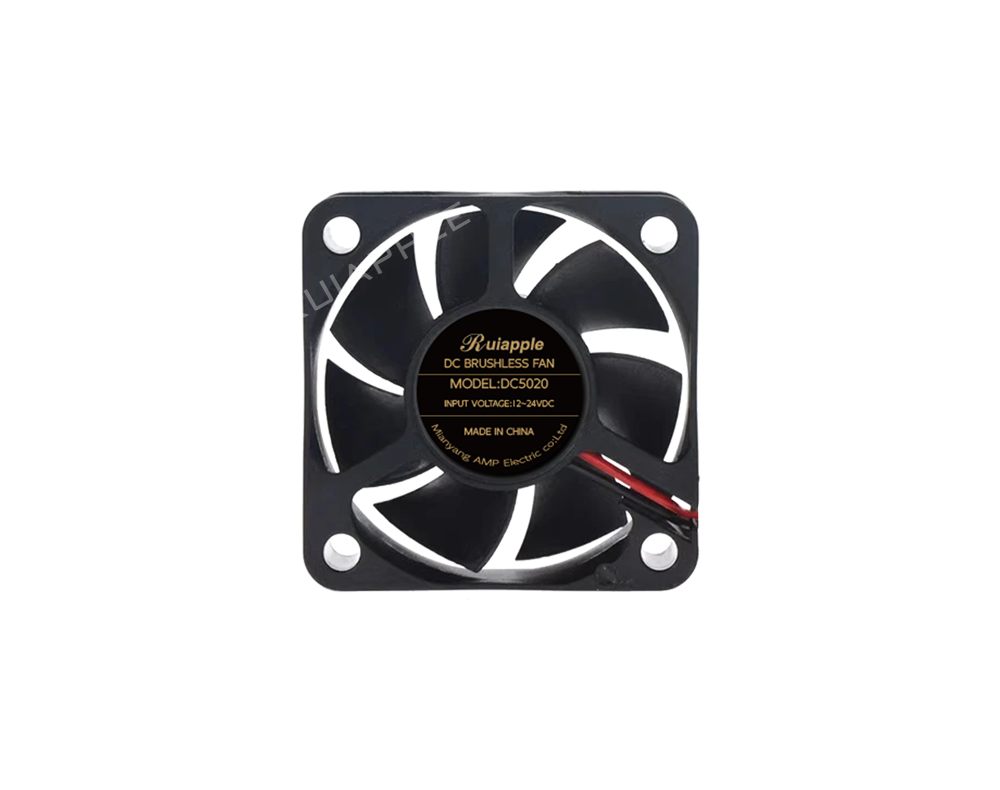

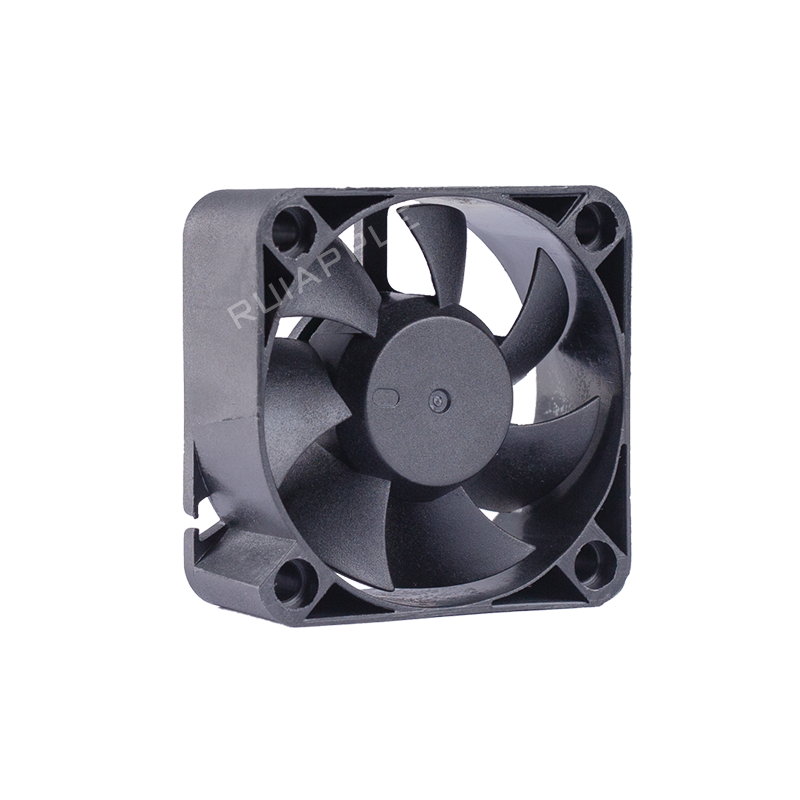

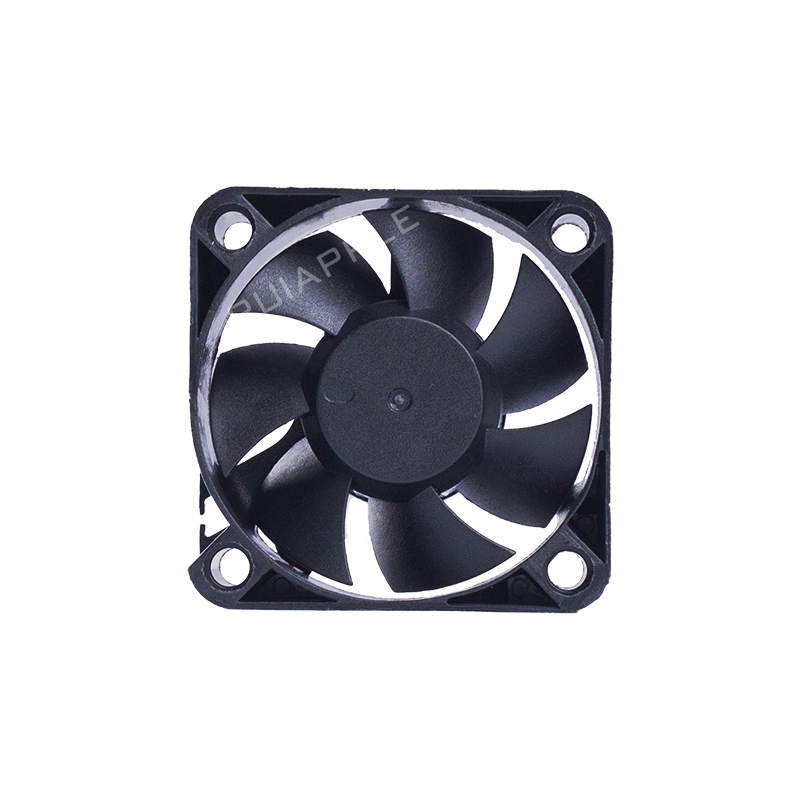

RA-DC5020是RUIAPPLE（瑞安普）50x50x20mm直流轴流风扇，以20mm的增厚机身换取更强的风量和静压输出能力。风扇采用直流无刷电机技术，提供D/L/M/H/U五个转速等级（4500~6500RPM），最高输出15.10CFM风量和5.40mmH₂O静压（U档6500RPM），是50mm风扇系列中综合散热能力突出的产品。支持12V和24V两种工作电压，标配PWM调速、VSP电压调速和温度控制三种控制方式，搭载FG转速反馈和RD锁转保护功能。轴承提供滚珠、液压和含油三种类型可选，扇叶和框架采用UL 94V-0级PBT材料。产品通过UL、CE、CCC国际认证，防护等级最高IP68，绝缘等级F级，设计寿命70,000小时。RA-DC5020特别适合需要较大风量和中等静压的紧凑型散热应用，广泛服务于通信设备、工业控制柜、电力设备、LED散热系统和各类电子机箱的强制风冷需求。
获取数据表
立即询价
型号: DC-5020
类型: 直流风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油可选
扇叶材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -10℃/+60℃
最高寿命: 70000 小时
RA-DC5020以50x50x20mm的尺寸在50mm风扇系列中提供了优异的综合散热性能。20mm的厚度相比10mm和15mm风扇带来更深的气流通道，使扇叶具有更优的气动力学设计空间，从而在相近转速下输出更高的风量和静压。RA-DC5020在U档6500RPM下达到15.10CFM风量和5.40mmH₂O静压，在50mm尺寸段中属于强劲的性能表现。同时D档低速模式下噪音控制在30dBA以内，保持了良好的声学表现。12V和24V双电压覆盖满足工业和通信设备的主流供电方案，配合滚珠/液压/含油三种轴承选择，可精准匹配从消费级到工业级的可靠性需求。IP68最高防护等级使RA-DC5020能够在户外通信机柜、工业粉尘和潮湿环境等严苛条件下稳定运行，拓展了小型直流风扇在恶劣环境中的应用边界。

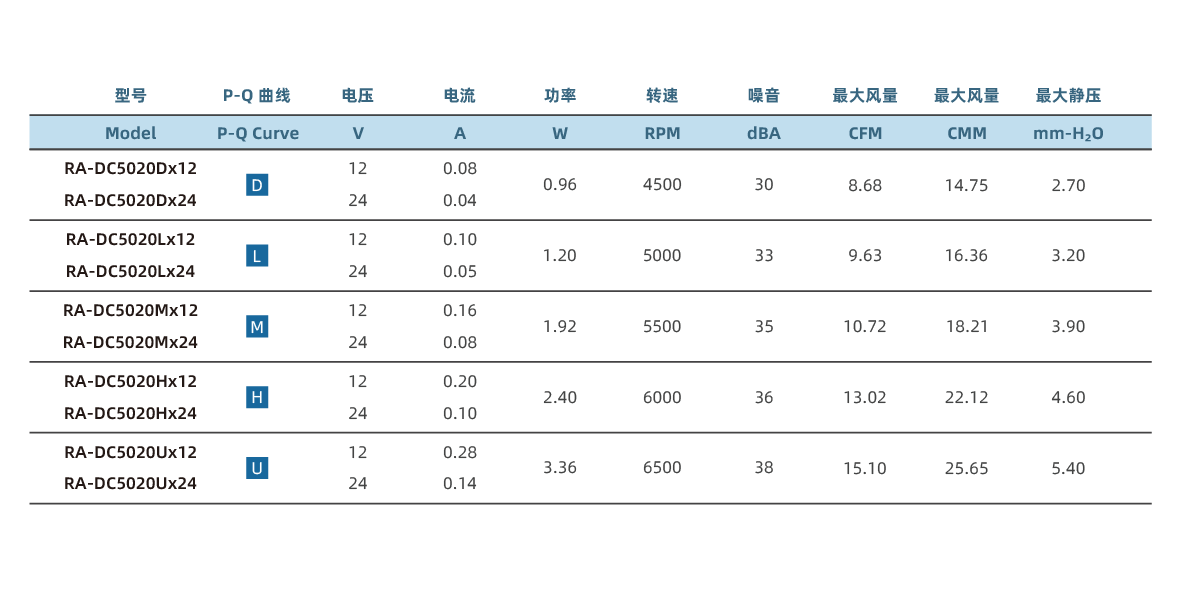

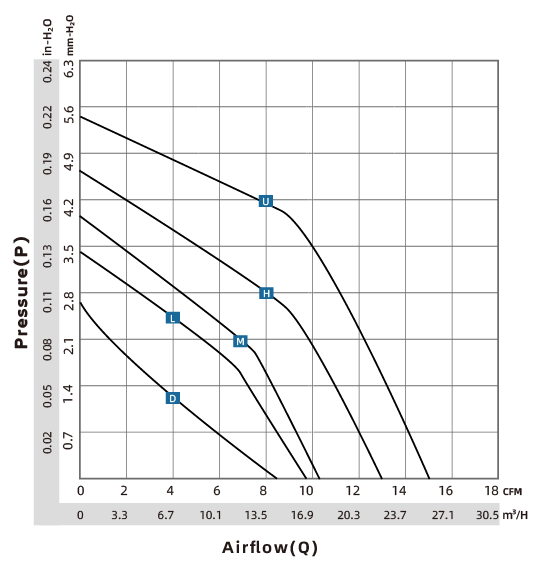

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC5020Dx12 | D | 12 | 0.08 | 0.96 | 4500 | 30 | 8.68 | 14.75 | 2.70 |
| RA-DC5020Dx24 | D | 24 | 0.04 | 0.96 | 4500 | 30 | 8.68 | 14.75 | 2.70 |
| RA-DC5020Lx12 | L | 12 | 0.10 | 1.20 | 5000 | 33 | 9.63 | 16.36 | 3.20 |
| RA-DC5020Lx24 | L | 24 | 0.05 | 1.20 | 5000 | 33 | 9.63 | 16.36 | 3.20 |
| RA-DC5020Mx12 | M | 12 | 0.16 | 1.92 | 5500 | 35 | 10.72 | 18.21 | 3.90 |
| RA-DC5020Mx24 | M | 24 | 0.08 | 1.92 | 5500 | 35 | 10.72 | 18.21 | 3.90 |
| RA-DC5020Hx12 | H | 12 | 0.20 | 2.40 | 6000 | 36 | 13.02 | 22.12 | 4.60 |
| RA-DC5020Hx24 | H | 24 | 0.10 | 2.40 | 6000 | 36 | 13.02 | 22.12 | 4.60 |
| RA-DC5020Ux12 | U | 12 | 0.28 | 3.36 | 6500 | 38 | 15.10 | 25.65 | 5.40 |
| RA-DC5020Ux24 | U | 24 | 0.14 | 3.36 | 6500 | 38 | 15.10 | 25.65 | 5.40 |
