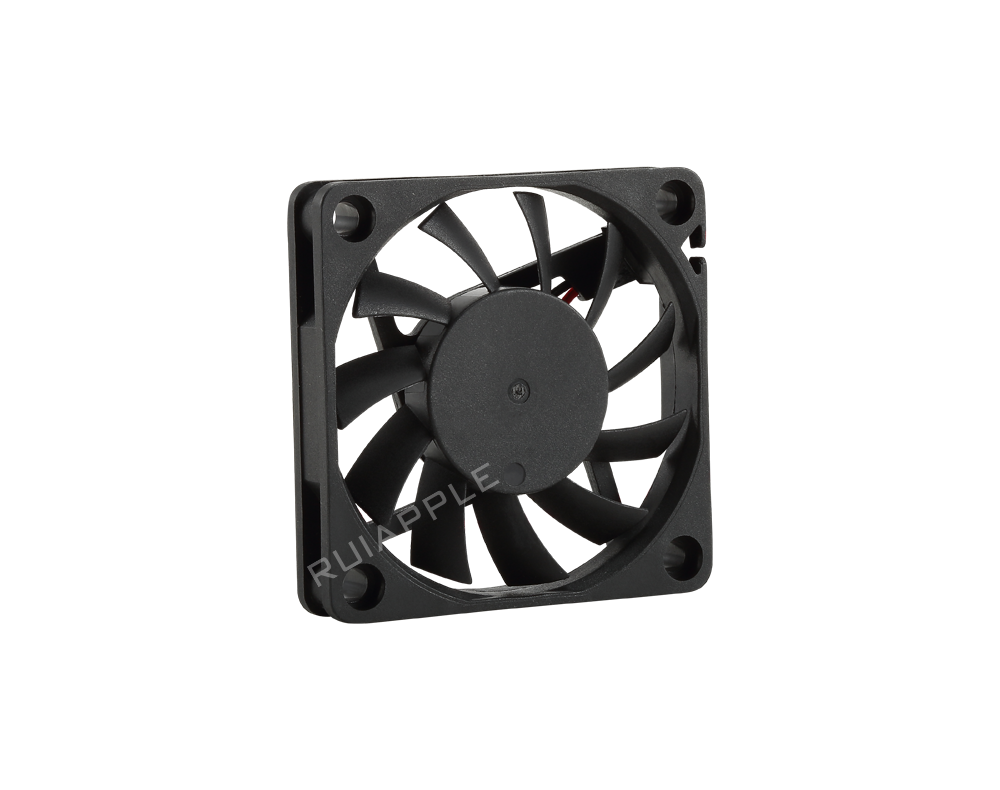

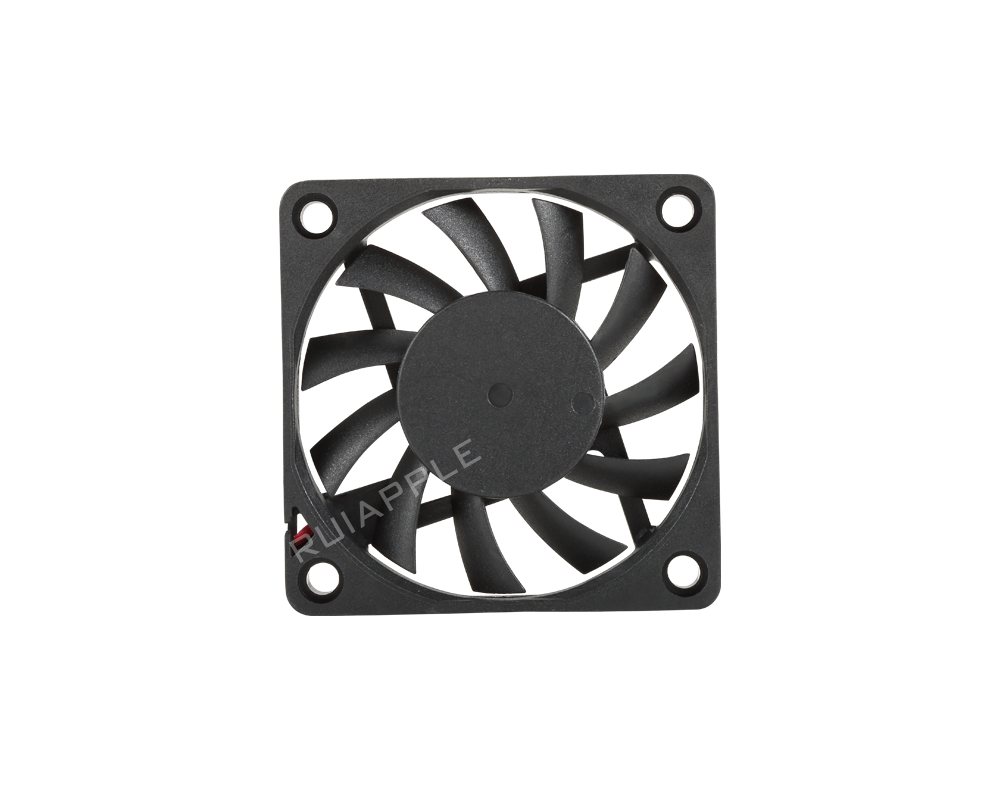

RA-DC6010 60x60x10mm 直流轴流风扇正面图
RA-DC6010 60x60x10mm 直流轴流风扇正面图
RA-DC6010 60x60x10mm 直流轴流风扇正面图
RA-DC6010 60x60x10mm 直流轴流风扇正面图
RA-DC6010 60x60x10mm 直流轴流风扇正面图
RA-DC6010 60x60x10mm 直流轴流风扇正面图

DC-6010 23.8CFM 55.9Pa 25.3Db

产品描述：

RA-DC6010是RUIAPPLE（瑞安普）60x60x10mm超薄直流轴流风扇，在仅10mm厚度的机身中实现最高23.80CFM的风量和5.59mmH₂O静压输出。作为60mm尺寸段中最薄的产品，RA-DC6010专为1U高密度设备和薄型机箱的散热需求而设计。风扇采用高效直流无刷电机，提供D/L/M/H/U五级转速（2000~6000RPM），从低功耗静音到高性能强制散热全面覆盖。支持5V/12V/24V三种工作电压，标配PWM调速、VSP电压调速和温度控制三种控制模式，搭载FG转速反馈和RD锁转保护信号。轴承提供滚珠、液压和含油三种选择，扇叶和框架采用高品质UL 94V-0级PBT材料。产品通过UL、CE、CCC认证，最高防护等级IP68，绝缘等级F级，设计寿命70,000小时，工作温度范围-10℃至+60℃。RA-DC6010广泛应用于通信设备、工业控制系统、电源模块、LED散热、网络设备和各类空间受限的电子设备散热场景。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DC-6010

类型: 鼓风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油可选

扇叶材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

绝缘等级: F

工作湿度: 20%-85%

工作温度: -10℃/+60℃

最高寿命: 70000 小时

性能参数


RA-DC6010作为60x60x10mm超薄直流轴流风扇，在10mm的极限薄度下实现了最高23.80CFM风量和5.59mmH₂O静压（U档6000RPM），展现了优秀的性能密度比。60mm尺寸相比50mm风扇拥有更大的扇叶扫风面积，在同等转速下能提供更充足的风量，同时保持良好的静压水平。与60x60x15mm和60x60x20mm风扇相比，RA-DC6010以更薄的安装高度满足了1U机架设备、薄型机箱等高度受限场景的需求。风扇在L档3000RPM下噪音仅25.3dBA，在性能与静音之间取得了良好平衡。5V/12V/24V全电压覆盖使其兼容从USB供电设备到工业和通信标准电源的广泛供电方案。IP68最高防护等级进一步拓展了超薄风扇在户外和恶劣环境中的应用可能。三轴承可选、多控制模式、多信号输出的灵活配置体系，使RA-DC6010成为60mm超薄风扇市场中的综合表现出色的产品选择。

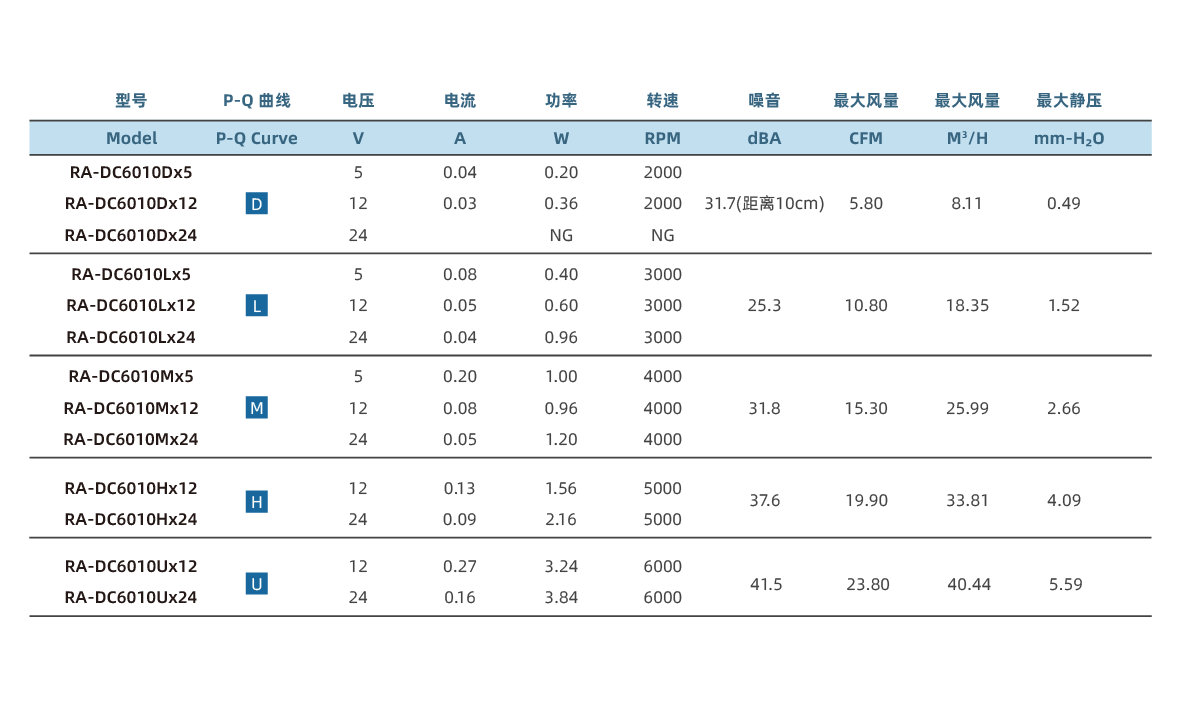

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DC6010Dx5
D
50.040.20200031.7(距离10cm)5.808.110.49
RA-DC6010Dx12
D
120.030.36200031.7(距离10cm)5.808.110.49
RA-DC6010Dx24
D
240.04 0.03NGNG31.7(距离10cm)5.808.110.49
RA-DC6010Lx5
L
50.080.40300025.310.8018.351.52
RA-DC6010Lx12
L
120.050.60300025.310.8018.351.52
RA-DC6010Lx24
L
240.040.96300025.310.8018.351.52
RA-DC6010Mx5
M
50.201.00400031.815.3025.992.66
RA-DC6010Mx12
M
120.080.96400031.815.3025.992.66
RA-DC6010Mx24
M
240.051.20400031.815.3025.992.66
RA-DC6010Hx12
H
120.131.56500037.619.9033.814.09
RA-DC6010Hx24
H
240.092.16500037.619.9033.814.09
RA-DC6010Ux12
U
120.273.24600041.523.8040.445.59
RA-DC6010Ux24
U
240.163.84600041.523.8040.445.59

P-Q曲线图

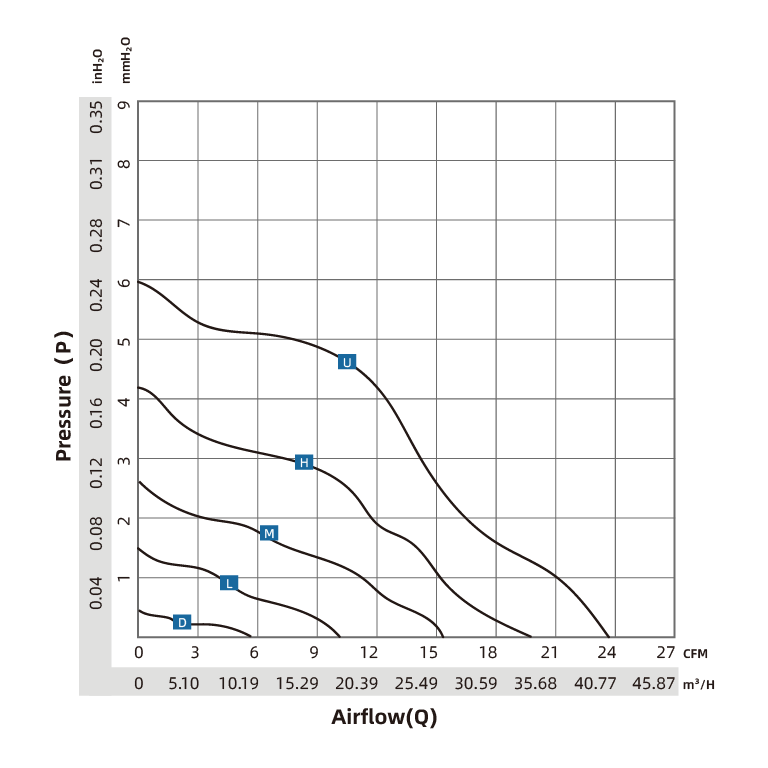

RA-DC6010 60x60x10mm轴流风扇风量-静压P-Q性能曲线

绘图

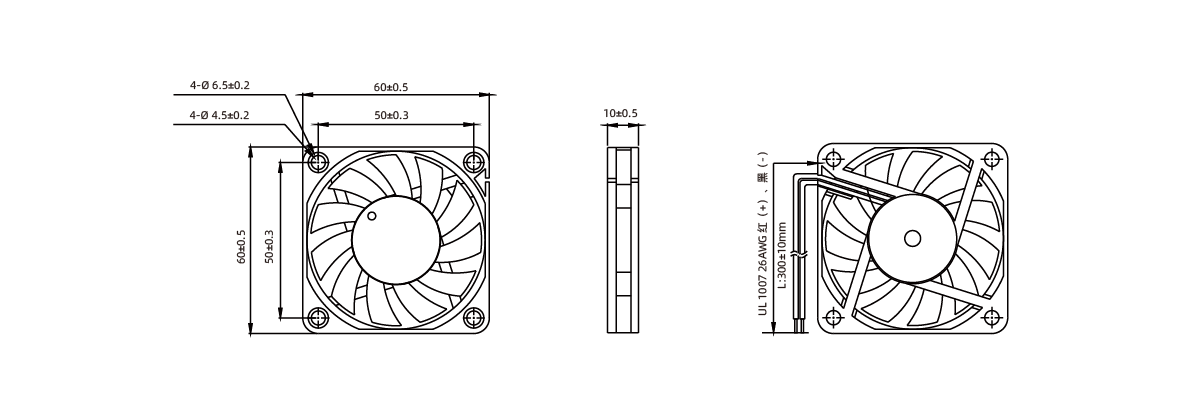

RA-DC6010 60x60x10mm轴流风扇外形尺寸及安装孔位图

常见问题


RA-DC6010的PWM和FG功能如何实现精确的温度控制？
−
RA-DC6010通过PWM调速和FG转速反馈构建了完整的闭环温控体系。PWM输入接口（支持25kHz标准频率）接收来自系统温控MCU的占空比信号（0~100%），风扇转速随之线性变化，实现按需散热——当设备温度升高时提升转速增加散热，温度正常时降低转速节约功耗和噪音。FG转速反馈信号实时输出当前风扇实际转速（频率=转速×极对数），系统通过对比设定转速与实际转速，可及时检测风扇异常（如老化、卡阻），触发RD报警信号并采取保护措施。这种精确的温度控制方案在通信基站设备、服务器集群和工业控制器等对可靠性要求较高的场景中得到广泛应用。
RA-DC6010（60x60x10mm）适合哪些行业和设备类型？
−
RA-DC6010（60x60x10mm）作为60mm尺寸段中最薄的轴流风扇，广泛适用于多个行业领域。在通信行业，常用于5G微基站、光传输设备和网络交换机的局部散热；在工业自动化领域，适用于PLC控制器、HMI人机界面和伺服系统的强制风冷；在电力电子领域，用于UPS电源模块、充电桩控制单元和逆变器的散热；在消费电子领域，适用于台式电脑机箱、NAS网络存储和高性能路由器；在LED领域，服务于LED显示屏散热模组和投影仪光源冷却系统。10mm超薄设计使其特别适合在高度受限的1U机架设备和薄型机箱中安装使用。
RA-DC6010的IP防护等级有哪些可选？在户外设备中的可靠性如何？
−
RA-DC6010防护等级从IP55到最高IP68可选，全面覆盖从一般工业环境到极端恶劣环境的需求。IP55/IP56级可应对一般粉尘和喷水环境，适用于有遮蔽的户外机柜安装；IP65/IP66级完全防尘并抵御强力水柱喷射，适合户外通信机柜和充电桩等半开放场景；IP67/IP68级分别支持短时和持续浸水作业，适用于可能遭遇暴雨、洪水或长期高湿的户外无遮蔽环境。RUIAPPLE的IP防护方案基于专业的密封结构设计和防水处理工艺，在不显著影响风量和静压输出的前提下实现可靠防护。配合-10℃至+60℃的工作温度范围和70,000小时设计寿命，RA-DC6010可为户外电子设备提供长期稳定的散热保障。
