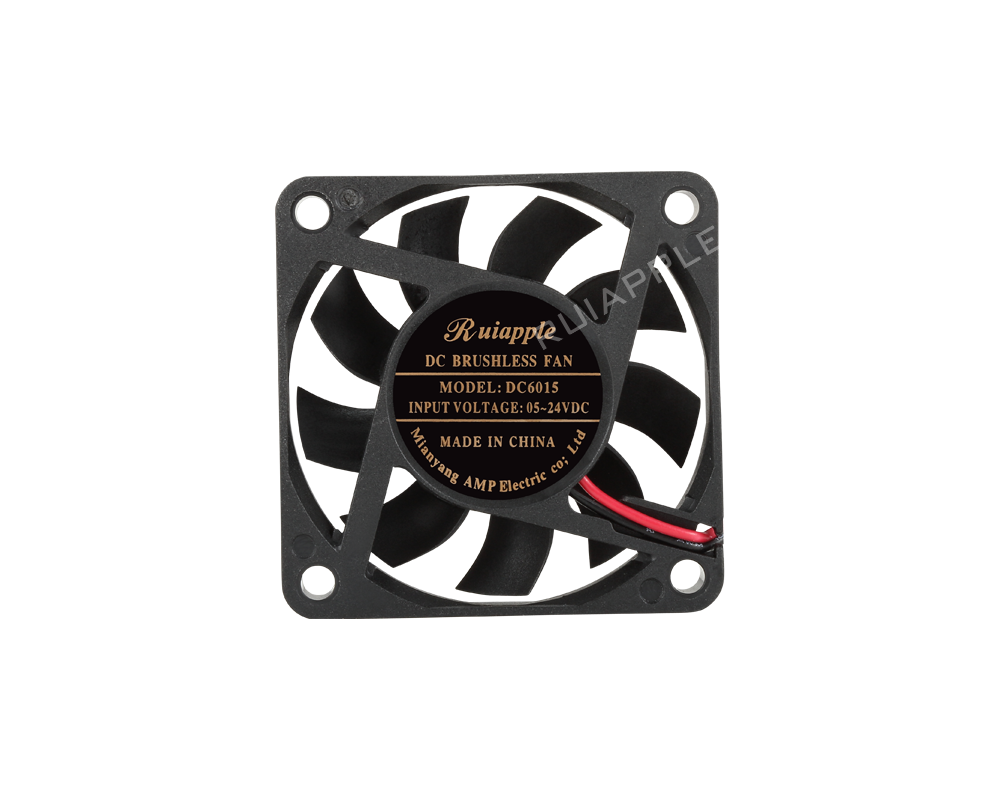

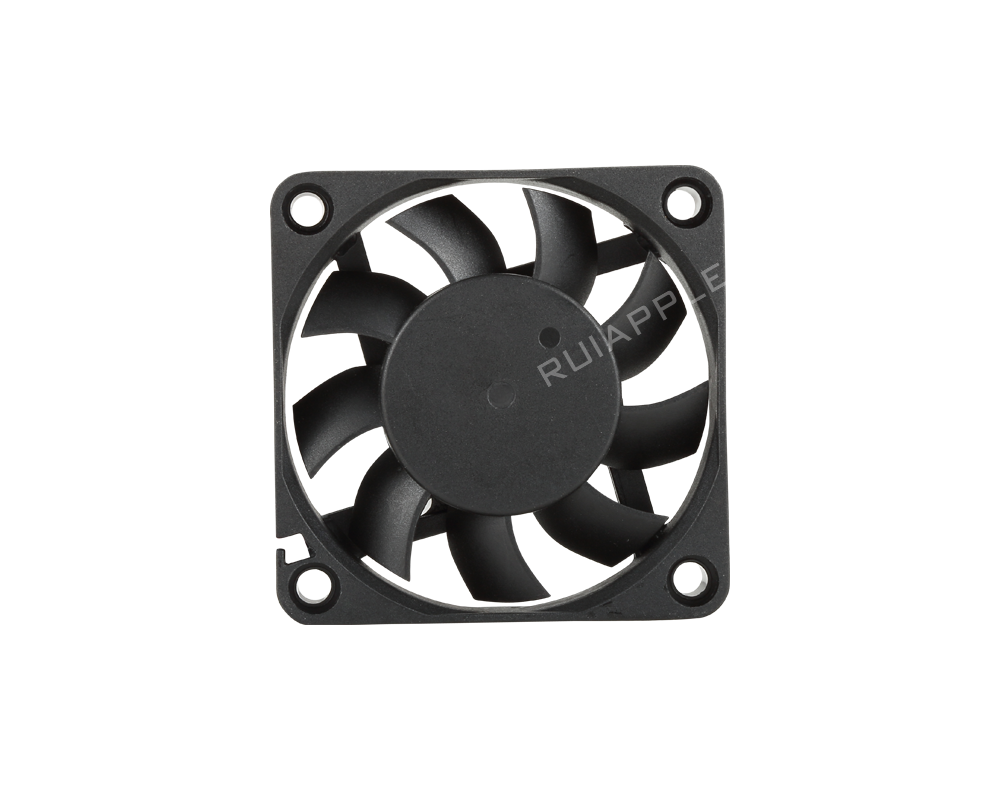

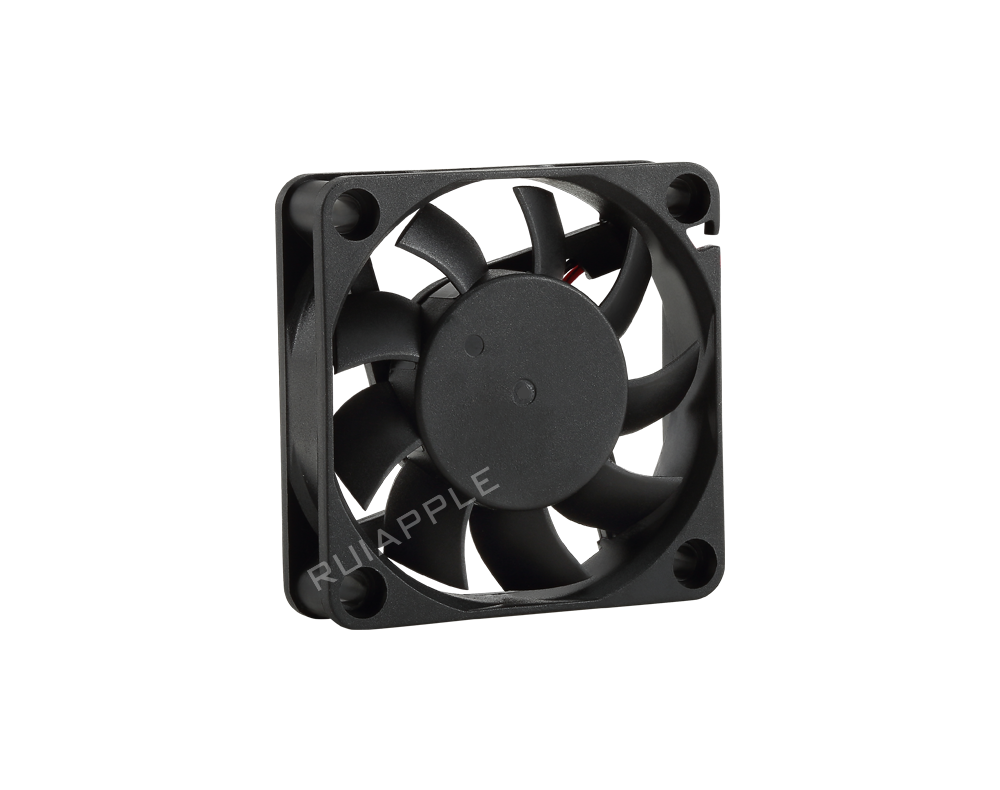

RA-DC6015 60x60x15mm 直流轴流风扇正面图
RA-DC6015 60x60x15mm 直流轴流风扇正面图
RA-DC6015 60x60x15mm 直流轴流风扇正面图
RA-DC6015 60x60x15mm 直流轴流风扇正面图
RA-DC6015 60x60x15mm 直流轴流风扇正面图
RA-DC6015 60x60x15mm 直流轴流风扇正面图

DC-6015 25.0CFM 95.3Pa 21.6Db

产品描述：

RA-DC6015是RUIAPPLE（瑞安普）60x60x15mm直流轴流风扇，定位于60mm尺寸段中的均衡性能产品。15mm的机身厚度在散热性能和空间占用之间取得了理想平衡，最高输出25.0CFM以上风量和7.07mmH₂O以上静压（H档5500RPM）。风扇采用直流无刷电机技术，提供D/L/M/H/U五级转速（2500~6500RPM），覆盖从静音到高性能的完整需求谱系。支持5V/12V/24V三档工作电压，标配PWM调速、VSP电压调速和温度控制三种模式，搭载FG转速反馈和RD锁转保护信号。轴承提供滚珠、液压和含油三种选择，扇叶与框架采用UL 94V-0级PBT材料。产品通过UL、CE、CCC国际认证，防护等级最高IP68，绝缘等级F级，设计寿命70,000小时。RA-DC6015广泛应用于通信设备散热、工业自动化控制、电源系统冷却、LED散热模组、医疗电子设备和各类需要60mm尺寸风扇的紧凑型散热场景。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DC-6015

类型: 鼓风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油可选

扇叶材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

绝缘等级: F

工作湿度: 20%-85%

工作温度: -10℃/+60℃

最高寿命: 70000 小时

性能参数


RA-DC6015在60x60x15mm这一尺寸上实现了性能与尺寸的均衡优化。相比同系列10mm厚度的6010风扇，15mm的增厚设计提供了更大的叶片气动优化空间，使RA-DC6015在中高转速下能够输出显著更高的风量（25.0+CFM vs 23.8CFM）和静压（7.07+mmH₂O vs 5.59mmH₂O），同时D档低速模式下噪音低至21.6dBA，在声学表现上同样出色。与20mm厚度的6020风扇相比，RA-DC6015在减少5mm安装空间的前提下仍保持了强劲的散热能力，特别适合空间高度有限但散热要求较高的设备。五级转速（2500~6500RPM）的精细分段配合多电压（5V/12V/24V）和多轴承选择，使RA-DC6015能够精准适配从消费电子低噪音需求到工业通信高性能要求的广泛场景。IP68最高防护等级和70,000小时长寿命设计进一步巩固了其在严苛和长周期应用中的可靠性优势。

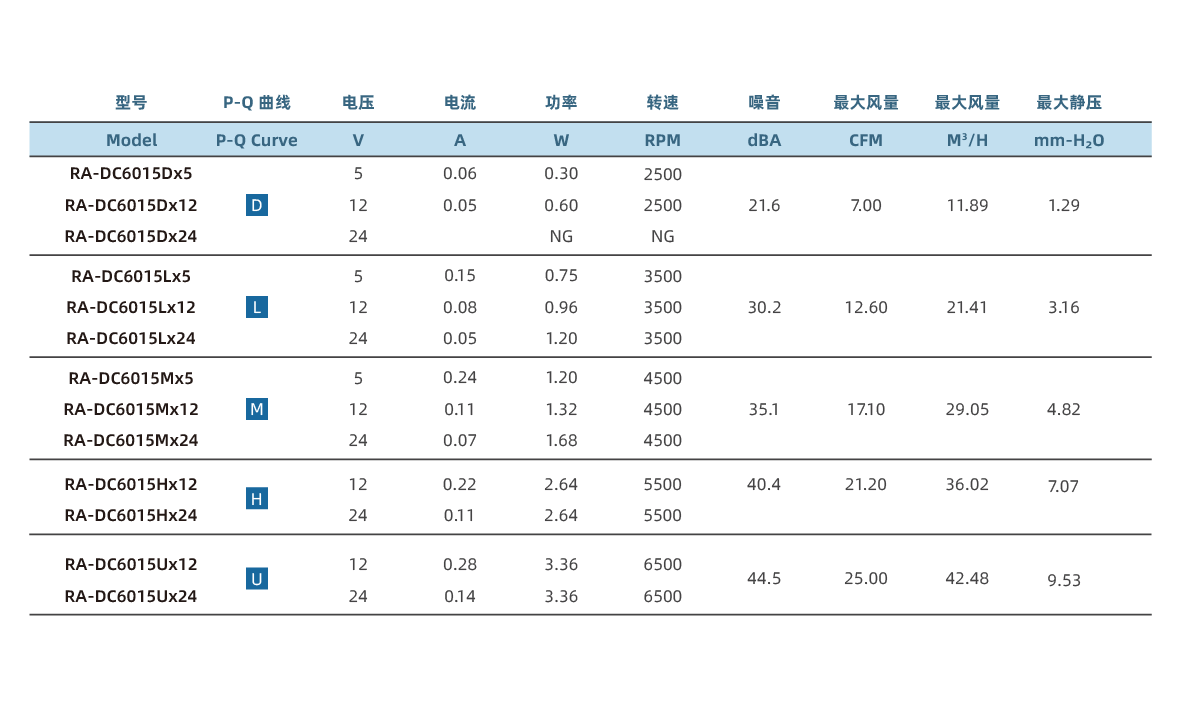

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DC6015Dx5
D
50.060.30250021.67.0011.891.29
RA-DC6015Dx12
D
120.050.60250021.67.0011.891.29
RA-DC6015Dx24
D
240.06 0.05NGNG21.67.0011.891.29
RA-DC6015Lx5
L
50.150.75350030.212.6021.413.16
RA-DC6015Lx12
L
120.080.96350030.212.6021.413.16
RA-DC6015Lx24
L
240.051.20350030.212.6021.413.16
RA-DC6015Mx5
M
50.241.20450035.117.1029.054.82
RA-DC6015Mx12
M
120.111.32450035.117.1029.054.82
RA-DC6015Mx24
M
240.071.68450035.117.1029.054.82
RA-DC6015Hx12
H
120.222.64550040.421.2036.027.07
RA-DC6015Hx24
H
240.112.64550040.421.2036.027.07
RA-DC6015Ux12
U
120.283.36650044.525.0042.489.53
RA-DC6015Ux24
U
240.143.36650044.525.0042.489.53

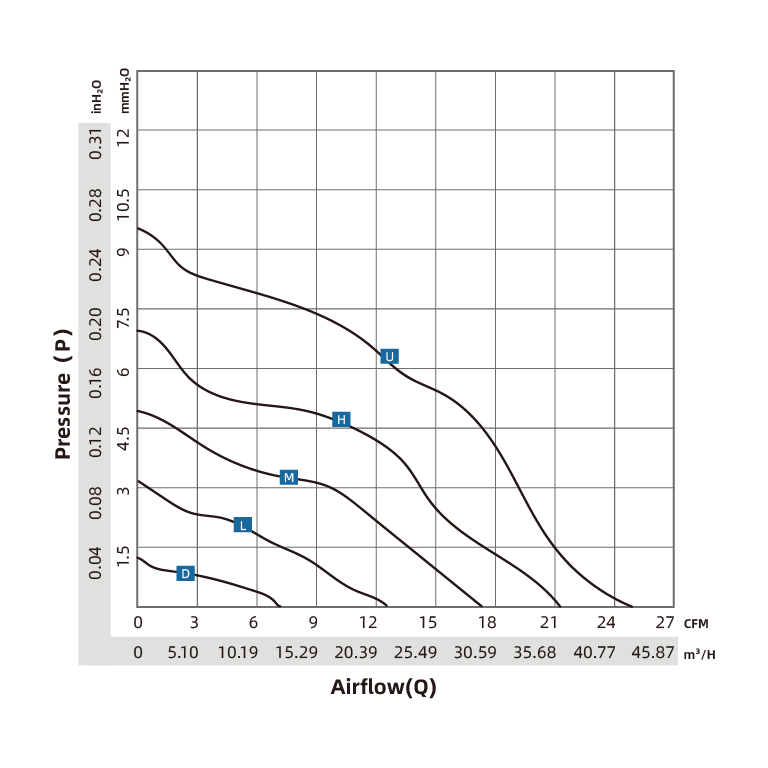

P-Q曲线图

RA-DC6015 60x60x15mm轴流风扇风量-静压P-Q性能曲线

绘图

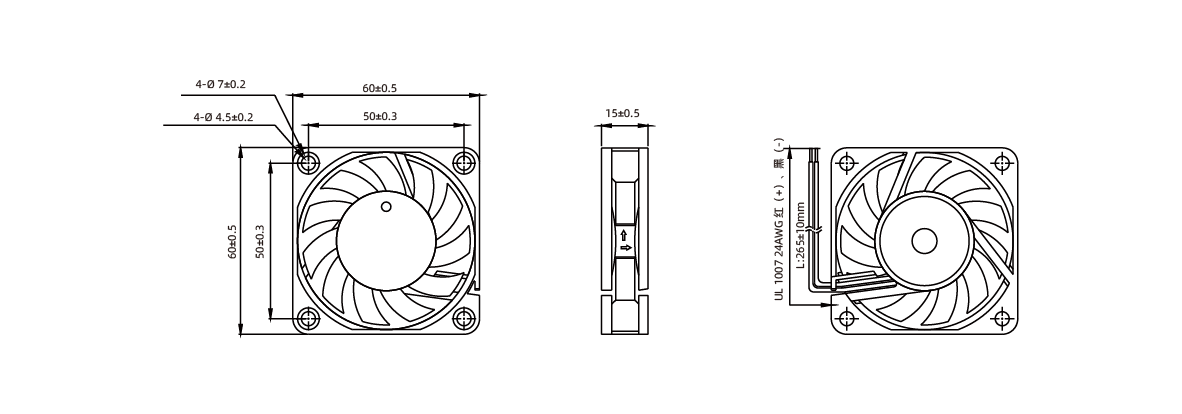

RA-DC6015 60x60x15mm轴流风扇外形尺寸及安装孔位图

常见问题


RA-DC6015不同转速等级的风量和静压表现如何？我应该如何选择？
−
RA-DC6015（60x60x15mm）提供D/L/M/H/U五级转速（2500~6500RPM），各等级的性能表现和适用场景如下：D档（7.00CFM/1.29mmH₂O/21.6dBA）以极低噪音运行，适合对声学环境要求严格的应用如医疗监护设备和家用电器；L档（12.60CFM/3.16mmH₂O/30.2dBA）提供均衡的性能表现，适用于一般工业控制板和办公设备；M档（17.10CFM/4.82mmH₂O/35.1dBA）适合中高密度电子设备的散热需求；H档（21.20CFM/7.07mmH₂O/40.4dBA）可应对高功率密度的通信和工业设备；U档（6500RPM/更高风量）满足极限散热需求。选型时建议根据系统阻抗曲线确定所需静压，再在对应转速等级中选择，如需协助可联系RUIAPPLE技术团队进行专业选型。
RA-DC6015支持哪些定制化选项？
−
RA-DC6015提供全面的定制化服务以满足不同客户的独特需求。核心定制项包括：①电压定制——5V/12V/24V可选，适配不同系统供电方案；②轴承定制——双滚珠轴承（70,000小时长寿命）、液压轴承（超静音）、含油轴承（经济型）三种选择；③功能信号定制——PWM调速频率、FG/RD/LD信号输出的灵活组合配置；④防护等级定制——从IP55到IP68（含防水防尘处理），适应不同环境要求；⑤线束和接头定制——线缆长度、颜色、端子类型均可按需定制；⑥性能参数定制——在结构允许范围内微调转速和性能曲线。此外还提供OEM/ODM服务，包括标签、包装、品牌标识的全套定制。RUIAPPLE的工程团队全程支持定制需求评估和方案设计。
RA-DC6015是否支持样品测试？如何获取样品？
−
RUIAPPLE为RA-DC6015提供便捷的样品测试服务。客户可通过以下流程获取样品：第一步，联系RUIAPPLE销售或技术团队（电话+86 13189756968或邮件Black@ruiapple.com），说明应用场景、所需电压、目标风量/静压范围、噪音限制和安装空间尺寸；第二步，技术团队根据需求推荐最匹配的型号规格和轴承类型，并与客户确认样品方案；第三步，标准型号样品通常在2-3个工作日内发出，定制样品根据复杂度另行确认交期；第四步，客户收到样品后在真实工况下测试并反馈数据；第五步，技术团队分析反馈结果，必要时进行参数微调并提供量产方案。标准型号样品免费提供（客户承担运费），整个测试过程由RUIAPPLE技术团队全程提供专业支持。
