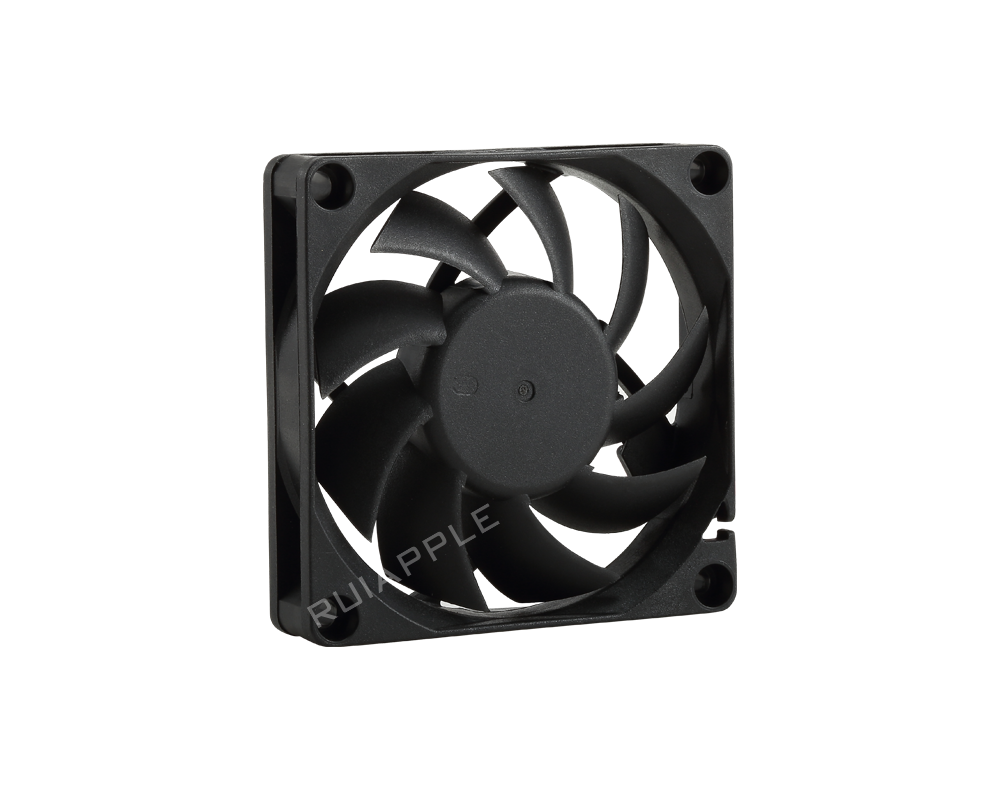

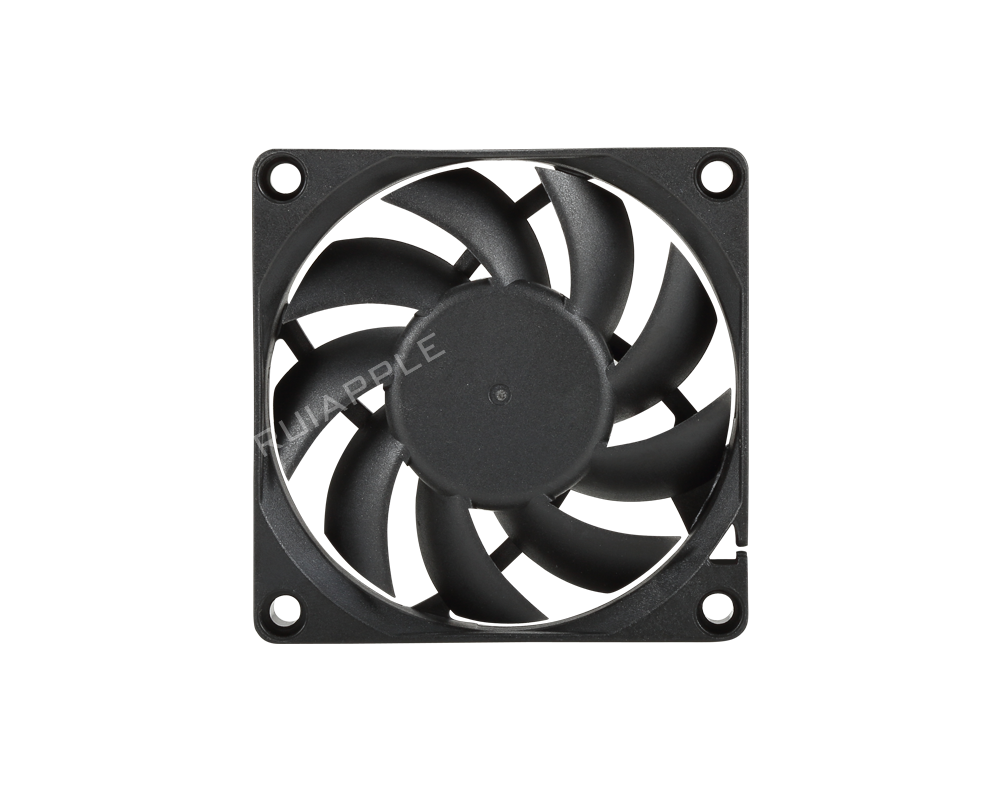

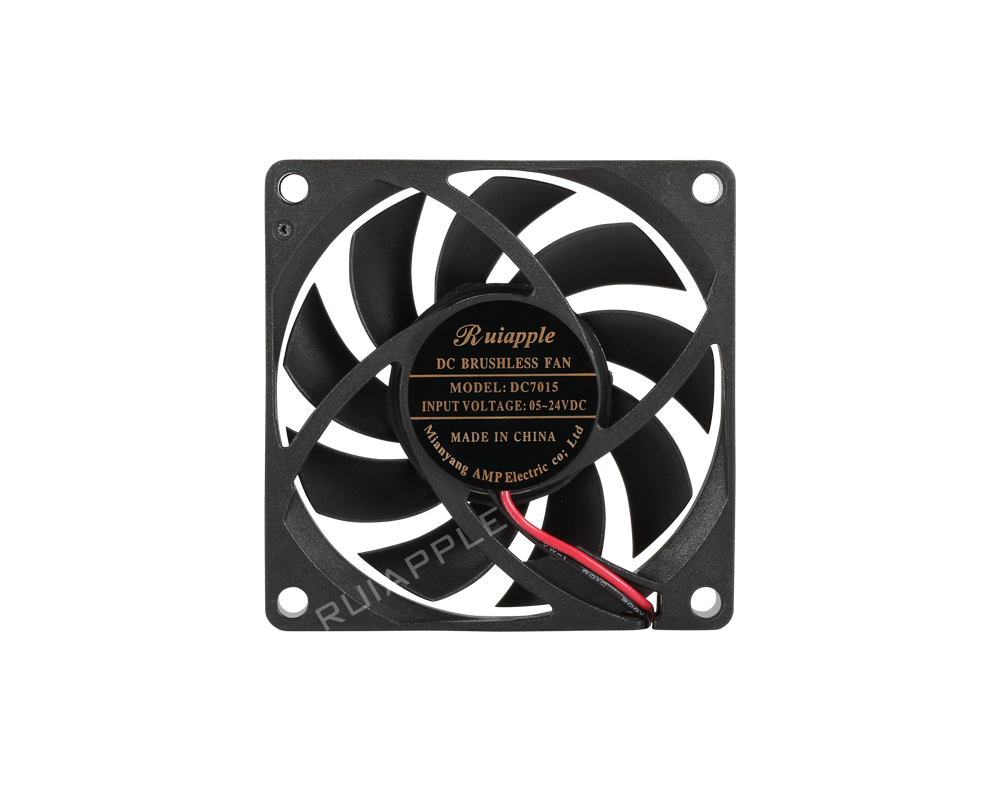

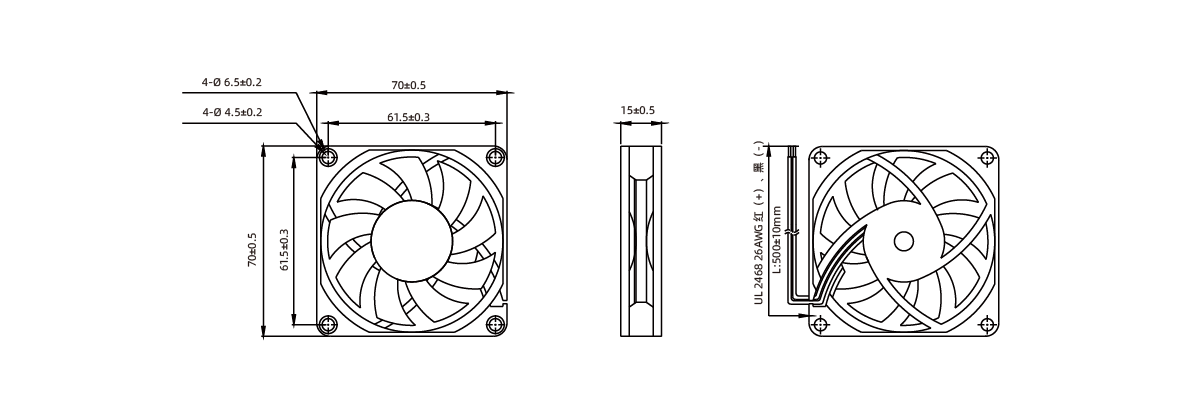

RA-DC7015是一款70x70x15mm超薄直流无刷轴流风扇，以紧凑尺寸提供高效散热性能，专为IT通信设备、医疗电子、工业控制系统等空间受限场景设计。最大转速可达5000RPM，提供35.5CFM风量与6.66mm-H₂O静压，噪音低至21.1dBA。支持5V、12V、24V电压平台，兼容PWM/VSP/温控调速及FG/RD/LD信号输出。扇叶采用PBT材质，可选含油、液压及双滚珠轴承，最高IP68防护等级。产品通过UL、CE、CCC认证，设计寿命70000小时，RoHS合规。15mm厚度在满足散热需求的同时为设备小型化提供有效支持。
获取数据表
立即询价
型号: DC-7015
类型: 轴流风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油可选
扇叶材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -10℃/+60℃
最高寿命: 70000 小时
RA-DC7015在70x70x15mm薄型规格段提供六档转速（2000-5000RPM），覆盖12.3-35.5CFM风量范围，最低噪音仅21.1dBA。15mm超薄厚度使该产品特别适合1U机架式设备、紧凑型网络交换机、便携医疗仪器等对安装高度有严格限制的应用。相比同尺寸20mm/25mm厚度风扇，7015虽在最大风压上有所取舍，但凭借5000RPM最高转速仍能输出6.66mm-H₂O静压，满足绝大多数薄型散热场景需求。宽电压兼容性（5V/12V/24V）降低多平台产品的物料管理复杂度。PBT材质扇叶配合无刷电机技术，在70000小时设计寿命内保持低噪音稳定运行。

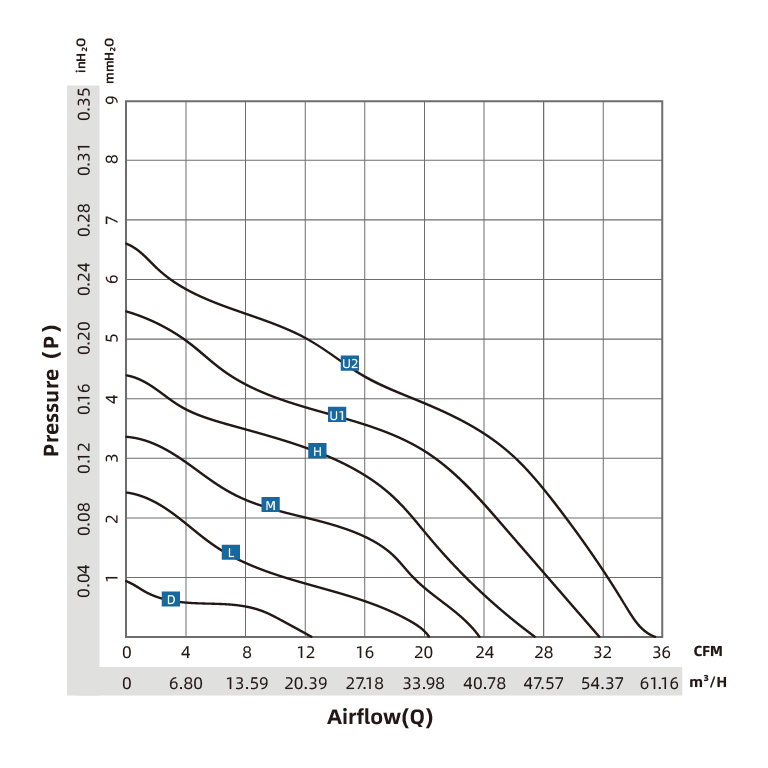

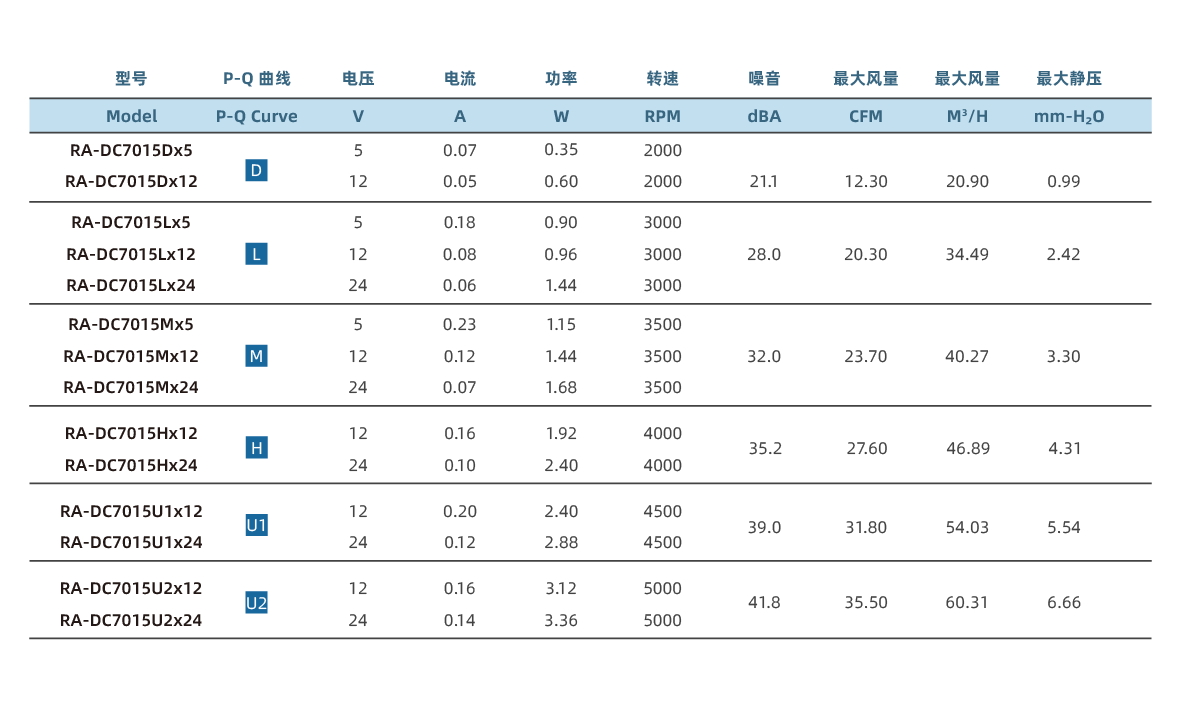

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC7015Dx5 | D | 5 | 0.07 | 0.35 | 2000 | 21.1 | 12.30 | 20.90 | 0.99 |
| RA-DC7015Dx12 | D | 12 | 0.05 | 0.60 | 2000 | 21.1 | 12.30 | 20.90 | 0.99 |
| RA-DC7015Lx5 | L | 5 | 0.18 | 0.90 | 3000 | 28.0 | 20.30 | 34.49 | 2.42 |
| RA-DC7015Lx12 | L | 12 | 0.08 | 0.96 | 3000 | 28.0 | 20.30 | 34.49 | 2.42 |
| RA-DC7015Lx24 | L | 24 | 0.06 | 1.44 | 3000 | 28.0 | 20.30 | 34.49 | 2.42 |
| RA-DC7015Mx5 | M | 5 | 0.23 | 1.15 | 3500 | 32.0 | 23.70 | 40.27 | 3.30 |
| RA-DC7015Mx12 | M | 12 | 0.12 | 1.44 | 3500 | 32.0 | 23.70 | 40.27 | 3.30 |
| RA-DC7015Mx24 | M | 24 | 0.07 | 1.68 | 3500 | 32.0 | 23.70 | 40.27 | 3.30 |
| RA-DC7015Hx12 | H | 12 | 0.16 | 1.92 | 4000 | 35.2 | 27.60 | 46.89 | 4.31 |
| RA-DC7015Hx24 | H | 24 | 0.10 | 2.40 | 4000 | 35.2 | 27.60 | 46.89 | 4.31 |
| RA-DC7015U1x12 | U1 | 12 | 0.20 | 2.40 | 4500 | 39.0 | 31.80 | 54.03 | 5.54 |
| RA-DC7015U1x24 | U1 | 24 | 0.12 | 2.88 | 4500 | 39.0 | 31.80 | 54.03 | 5.54 |
| RA-DC7015U2x12 | U2 | 12 | 0.16 | 3.12 | 5000 | 41.8 | 35.50 | 60.31 | 6.66 |
| RA-DC7015U2x24 | U2 | 24 | 0.14 | 3.36 | 5000 | 41.8 | 35.50 | 60.31 | 6.66 |
