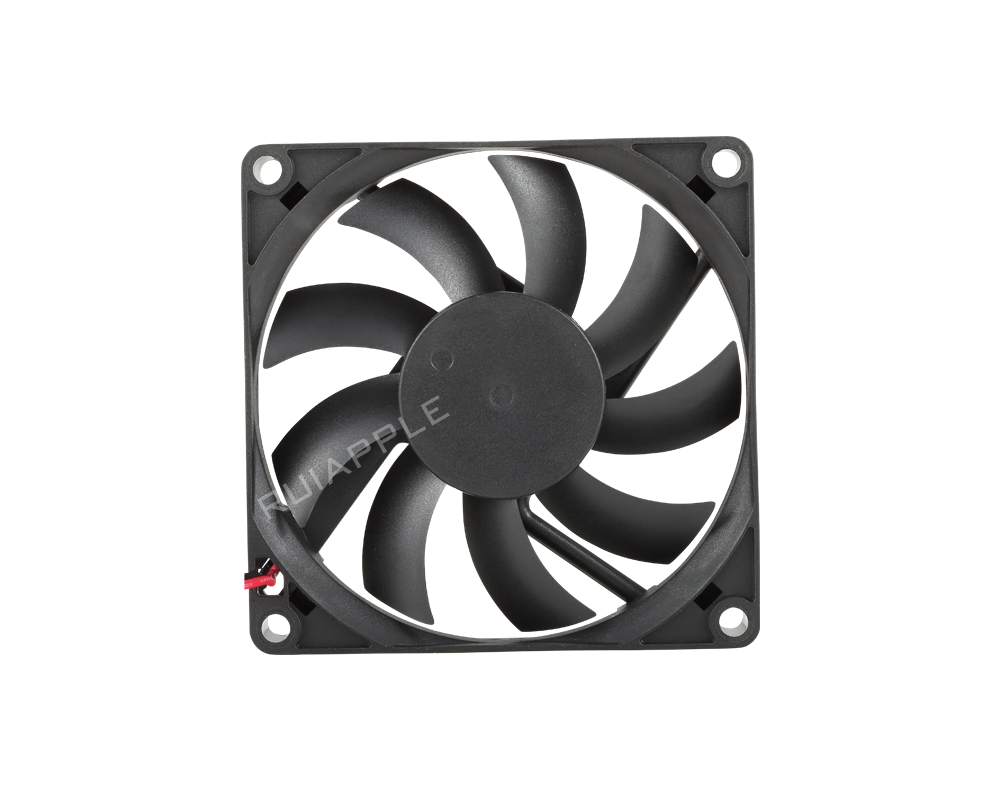

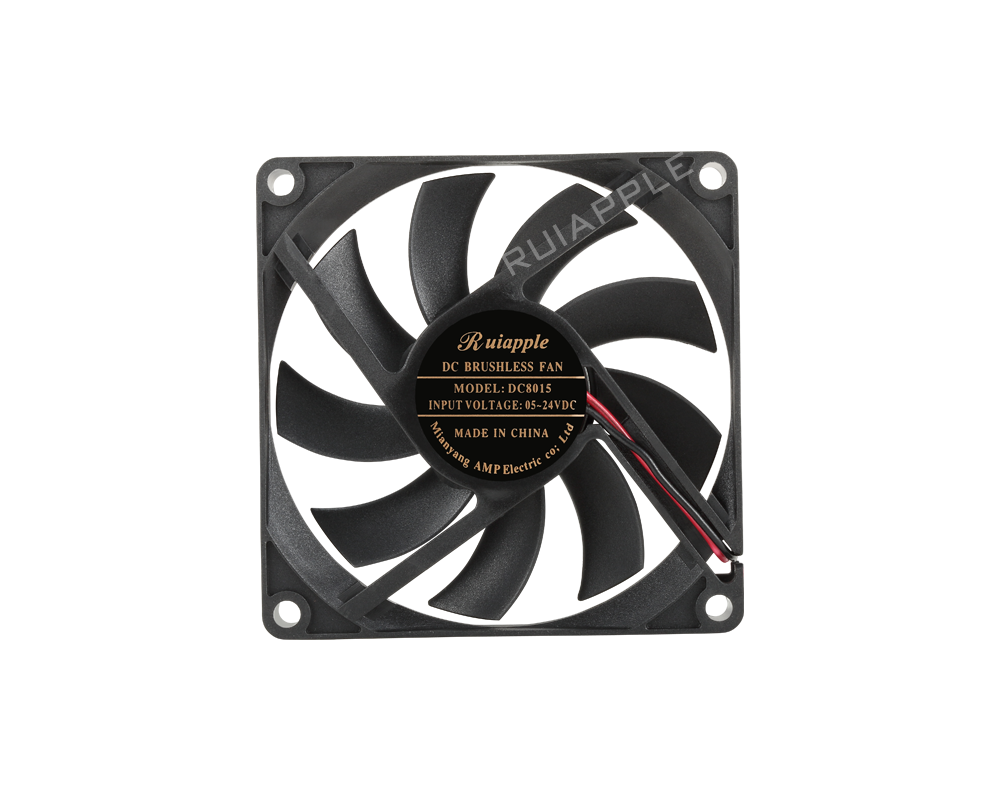

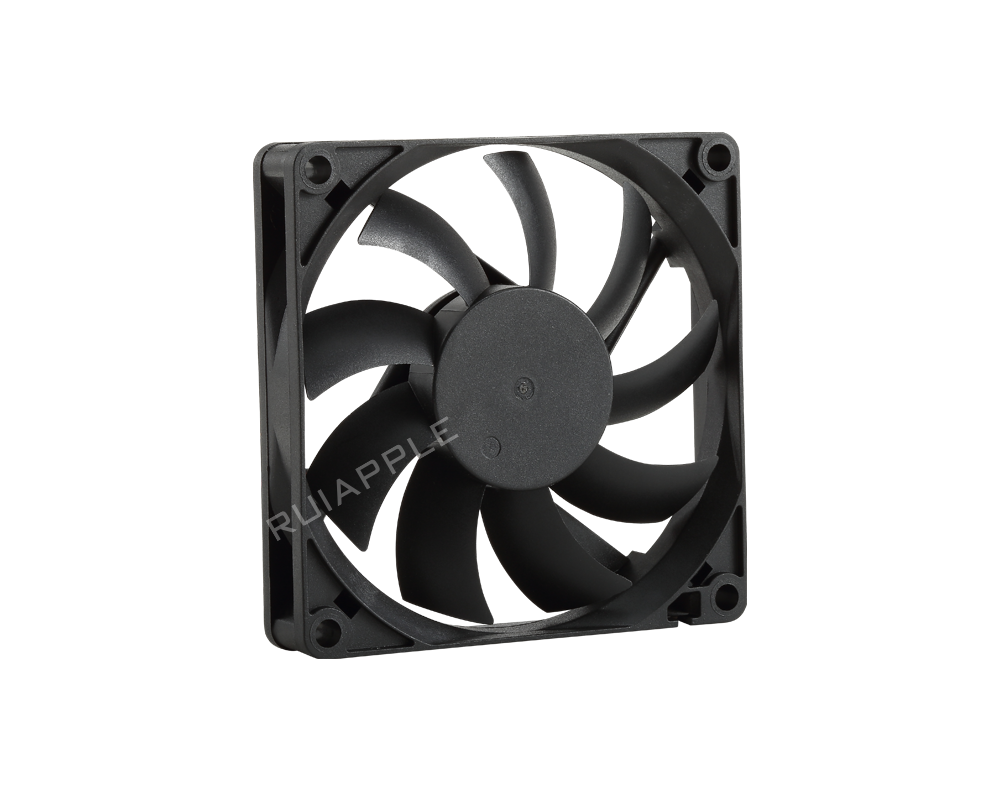

RA-DC8015是一款80x80x15mm超薄直流无刷轴流风扇，专为空间受限但需要较大散热面积的应用场景设计。最大风量40.2CFM（68.30m³/h），最大静压3.85mm-H₂O，噪音低至23.3dBA。支持5V、12V、24V直流电压，兼容PWM/VSP/温控调速，输出FG/RD/LD信号。扇叶采用PBT材质，可选含油、液压及双滚珠轴承，最高IP68防护等级。产品通过UL、CE、CCC认证，设计寿命70000小时。80mm尺寸相比60/70mm风扇在同等转速下提供更大风量，15mm厚度则确保在高度受限的设备中实现有效散热。
获取数据表
立即询价
型号: DC-8015
类型: 轴流风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油可选
扇叶材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -10℃/+60℃
最高寿命: 70000 小时

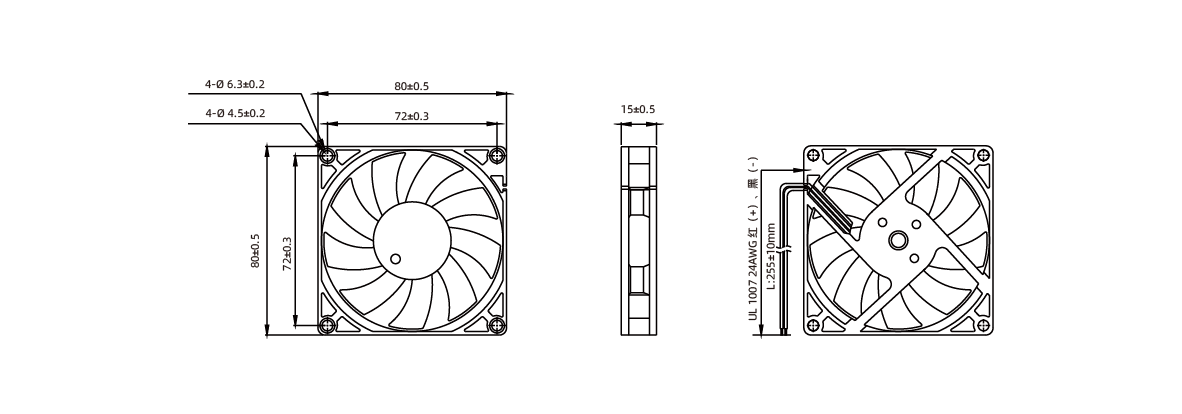

RA-DC8015在80x80x15mm薄型规格段提供五档转速（1500-3500RPM），风量13.9-40.2CFM，最低噪音23.3dBA。80mm方形框架相比60/70mm风扇增加了约78%和30%的扫风面积，在同等转速下可提供更大风量，适合对散热面积有更高要求的设备。15mm超薄厚度使其安装高度仅需约16mm（含间隙），是1U-2U机架设备、面板嵌入式系统等狭窄空间的理想选择。三轴承配置与宽电压兼容（5V/12V/24V）为不同应用场景提供灵活的可靠性方案。PBT材质与UL94V-0阻燃等级确保满足安规要求。

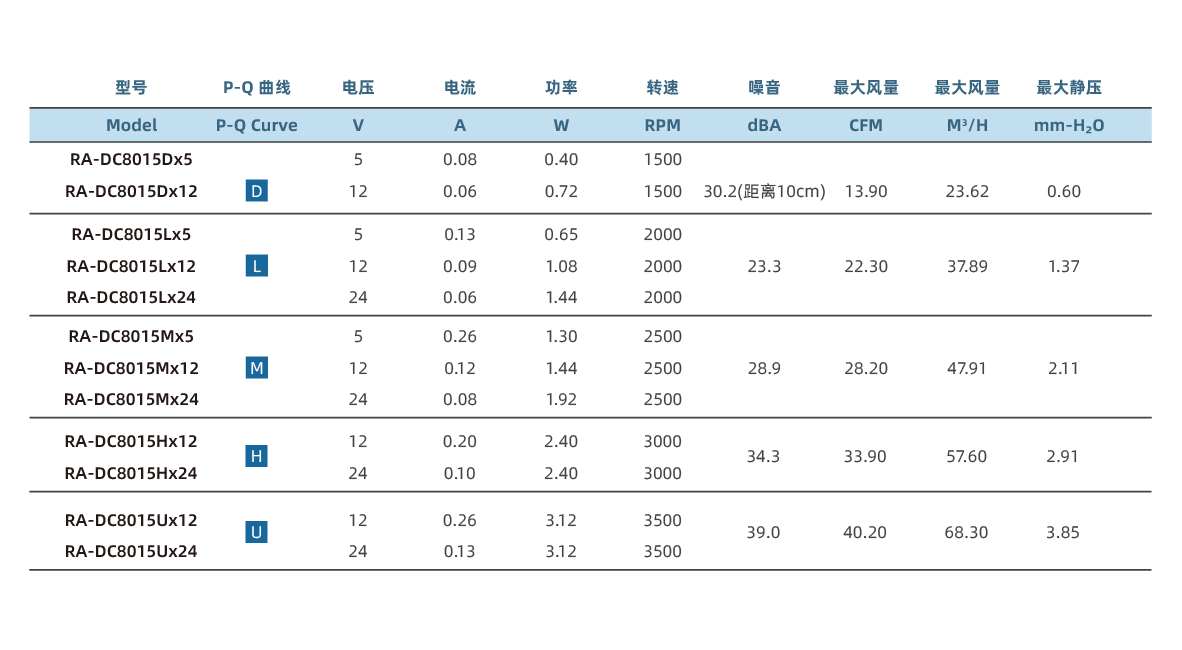

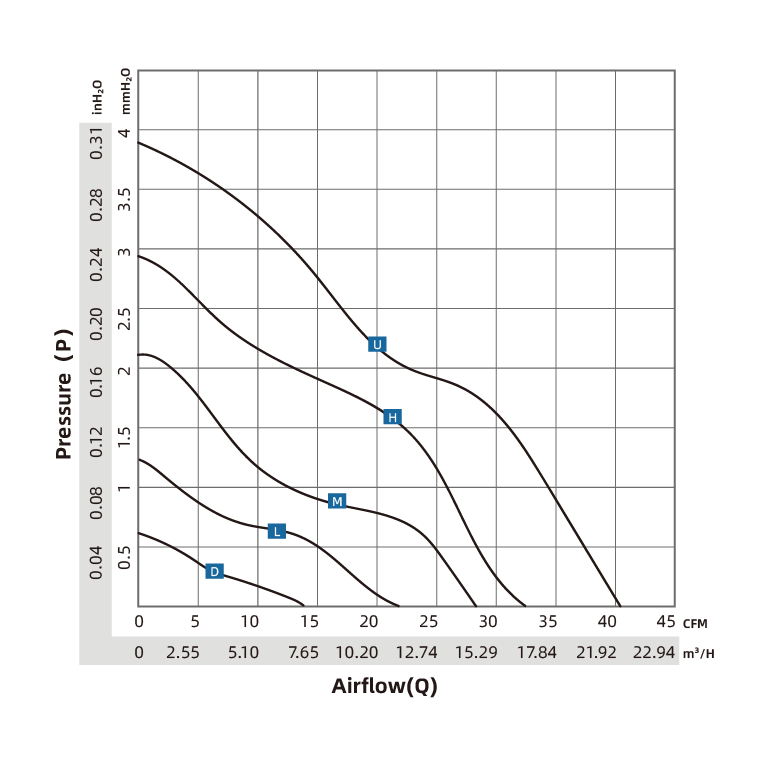

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC8015Dx5 | D | 5 | 0.08 | 0.40 | 1500 | 30.2(距离10cm) | 13.90 | 23.62 | 0.60 |
| RA-DC8015Dx12 | D | 12 | 0.06 | 0.72 | 1500 | 30.2(距离10cm) | 13.90 | 23.62 | 0.60 |
| RA-DC8015Lx5 | L | 5 | 0.13 | 0.65 | 2000 | 23.3 | 22.30 | 37.89 | 1.37 |
| RA-DC8015Lx12 | L | 12 | 0.09 | 1.08 | 2000 | 23.3 | 22.30 | 37.89 | 1.37 |
| RA-DC8015Lx24 | L | 24 | 0.06 | 1.44 | 2000 | 23.3 | 22.30 | 37.89 | 1.37 |
| RA-DC8015Mx5 | M | 5 | 0.26 | 1.30 | 2500 | 28.9 | 28.20 | 47.91 | 2.11 |
| RA-DC8015Mx12 | M | 12 | 0.12 | 1.44 | 2500 | 28.9 | 28.20 | 47.91 | 2.11 |
| RA-DC8015Mx24 | M | 24 | 0.08 | 1.92 | 2500 | 28.9 | 28.20 | 47.91 | 2.11 |
| RA-DC8015Hx12 | H | 12 | 0.20 | 2.40 | 3000 | 34.3 | 33.90 | 57.60 | 2.91 |
| RA-DC8015Hx24 | H | 24 | 0.10 | 2.40 | 3000 | 34.3 | 33.90 | 57.60 | 2.91 |
| RA-DC8015Ux12 | U | 12 | 0.26 | 3.12 | 3500 | 39.0 | 40.20 | 68.30 | 3.85 |
| RA-DC8015Ux24 | U | 24 | 0.13 | 3.12 | 3500 | 39.0 | 40.20 | 68.30 | 3.85 |
