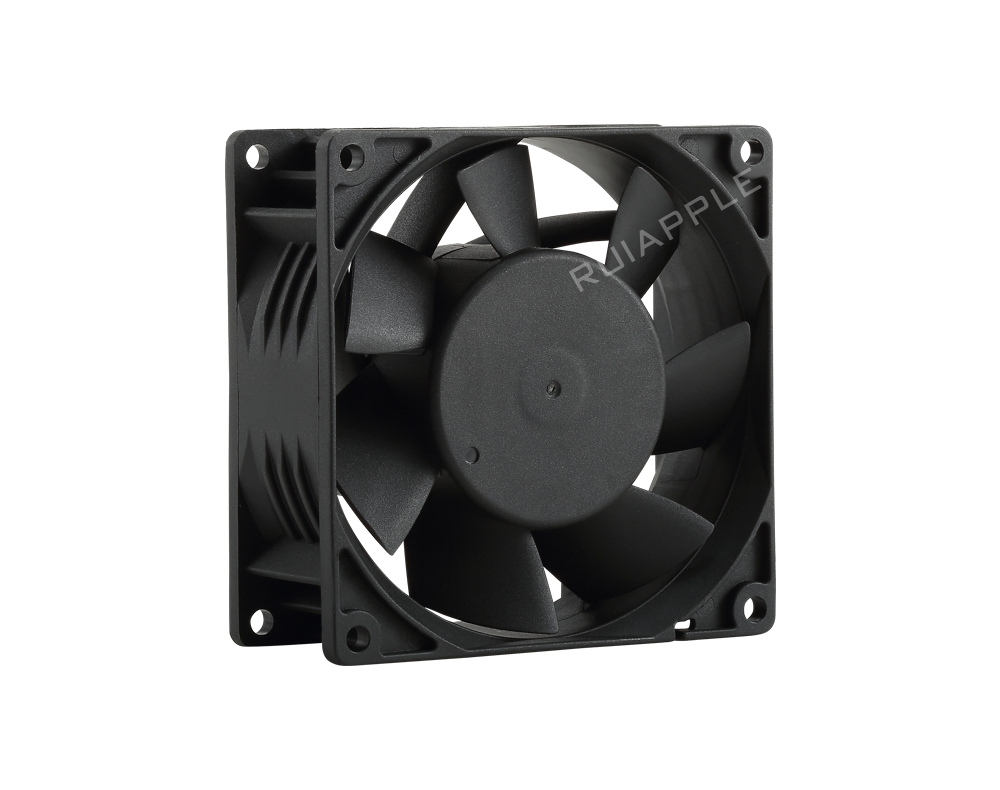

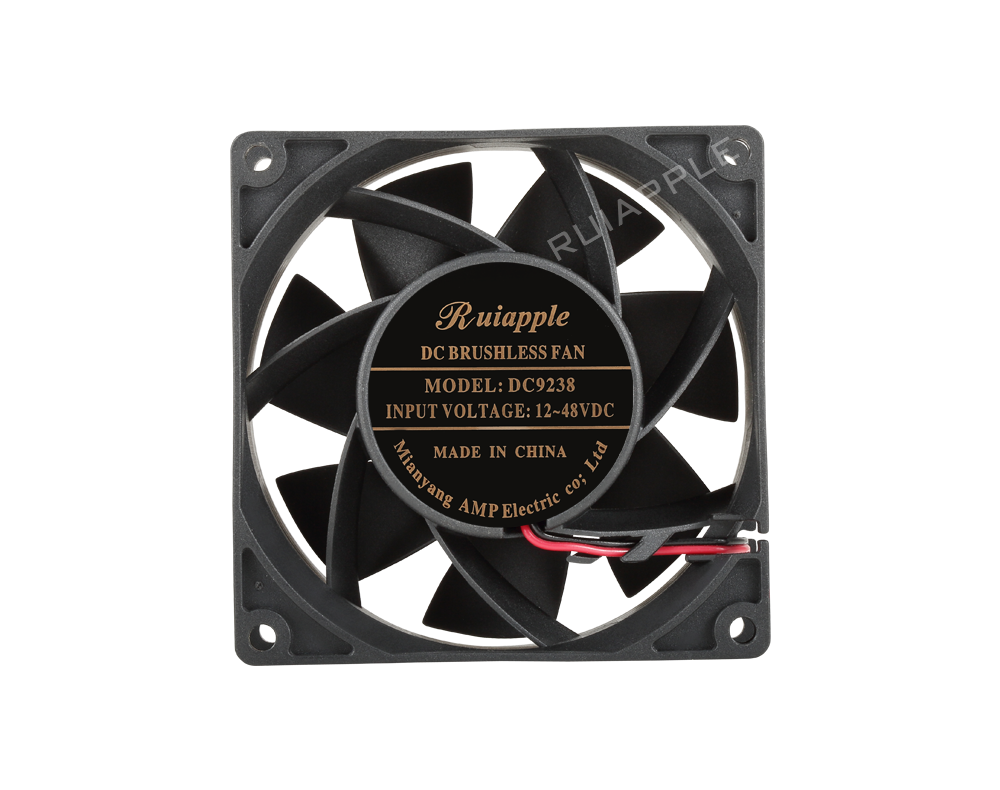

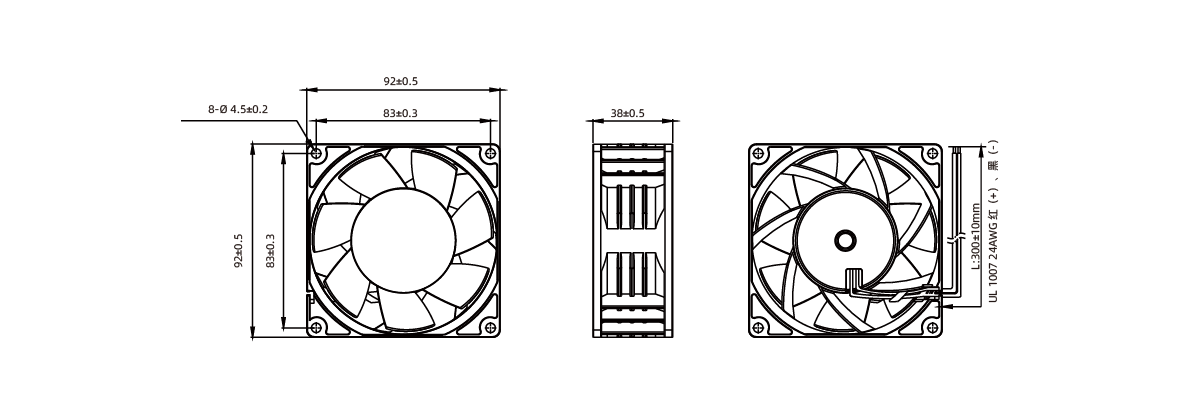

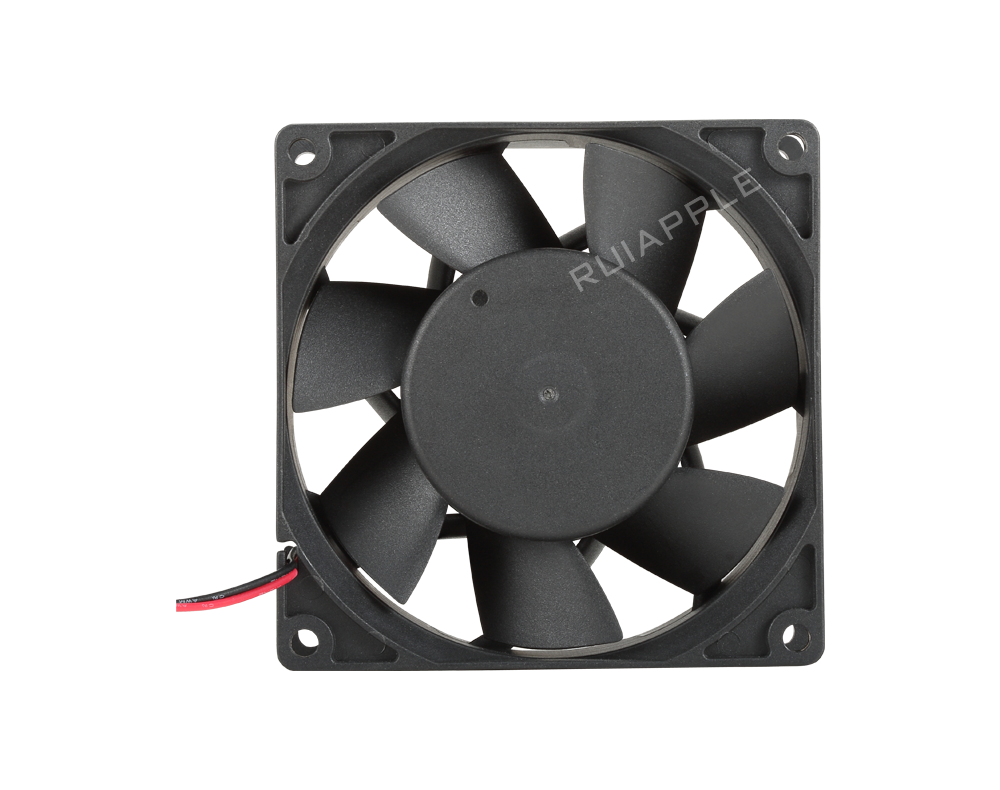

RA-DC9238是一款92x92x38mm高性能直流轴流风扇，专为需要大风量和高静压的工业级散热场景设计。搭载直流无刷电机，支持12V、24V、48V多电压输入，提供D/L/M/H/U1/U2六个速度等级，转速范围3000-9000RPM，最大风量164CFM（278.6m³/h），最大静压50.44mmH₂O（504.4Pa）。采用双滚珠轴承设计，额定寿命70000小时，可在高负荷条件下长期稳定运行。支持PWM/VSP调速及温度智能控制，输出FG/RD/LD信号实现全面的运行状态监测。扇叶与框架采用PBT工程塑料，通过UL、CE、CCC认证，防护等级最高可选IP68。在工业自动化和数据中心领域，随着设备功率密度持续提升，92x92x38mm规格风扇在服务器电源模块、工业变频器、通信设备功放散热等场景需求稳步增长。DC-9238以38mm增加的厚度换取更优的风压表现，是空间允许条件下替代25mm薄型风扇的高性能选择。
获取数据表
立即询价
型号: DC-9238
类型: 轴流风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油可选
扇叶材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
绝缘等级: F
工作湿度: 20%-85%
工作温度: -10℃/+60℃
最高寿命: 70000 小时

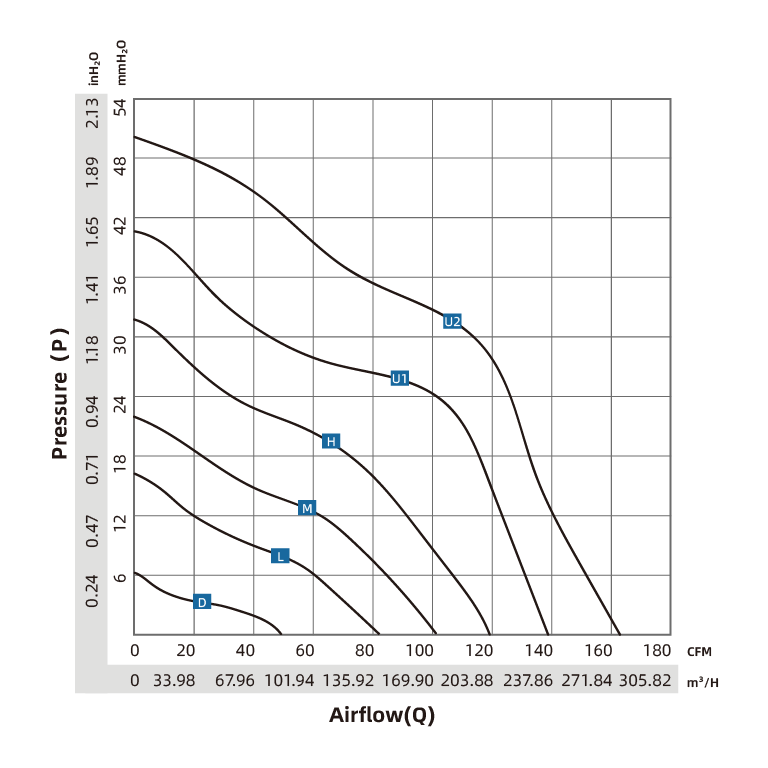

DC-9238在92x92x38mm规格中提供D/L/M/H/U1/U2六个速度等级（3000-9000RPM），风量范围49.1-164CFM，静压范围6.08-50.44mmH₂O。38mm厚度使其在静压输出方面显著优于同直径的25mm薄型产品，特别适合需要克服较高气流阻力的场景如带密集散热鳍片的电源模块和通信功放设备。在当前数据中心服务器功耗持续上升和工业自动化设备小型化高密度化的趋势下，92mm规格高静压风扇的需求保持稳定增长。双滚珠轴承和IP68可选防护支持严苛环境部署，48V电压选项适配通信行业标准供电体系。

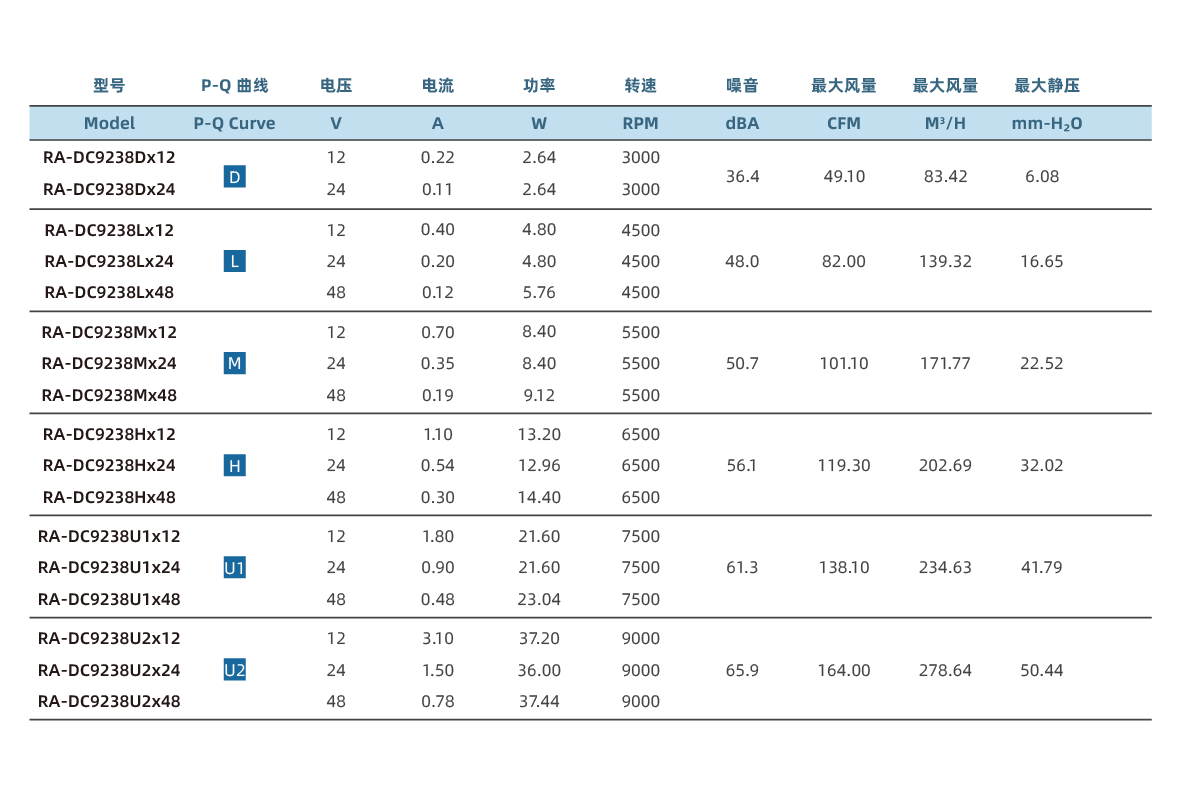

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DC9238Dx12 | D | 12 | 0.22 | 2.64 | 3000 | 36.4 | 49.10 | 83.42 | 6.08 |
| RA-DC9238Dx24 | D | 24 | 0.11 | 2.64 | 3000 | 36.4 | 49.10 | 83.42 | 6.08 |
| RA-DC9238Lx12 | L | 12 | 0.40 | 4.80 | 4500 | 48.0 | 82.00 | 139.32 | 16.65 |
| RA-DC9238Lx24 L | L | 24 | 0.20 | 4.80 | 4500 | 48.0 | 82.00 | 139.32 | 16.65 |
| RA-DC9238Lx48 | L | 48 | 0.12 | 5.76 | 4500 | 48.0 | 82.00 | 139.32 | 16.65 |
| RA-DC9238Mx12 | M | 12 | 0.70 | 8.40 | 5500 | 50.7 | 101.10 | 171.77 | 22.52 |
| RA-DC9238Mx24 | M | 24 | 0.35 | 8.40 | 5500 | 50.7 | 101.10 | 171.77 | 22.52 |
| RA-DC9238Mx48 | M | 48 | 0.19 | 9.12 | 5500 | 50.7 | 101.10 | 171.77 | 22.52 |
| RA-DC9238Hx12 | H | 12 | 1.10 | 13.20 | 6500 | 56.1 | 119.30 | 202.69 | 32.02 |
| RA-DC9238Hx24 H | H | 24 | 0.54 | 12.96 | 6500 | 56.1 | 119.30 | 202.69 | 32.02 |
| RA-DC9238Hx48 | H | 48 | 0.30 | 14.40 | 6500 | 56.1 | 119.30 | 202.69 | 32.02 |
| RA-DC9238U1x12 | U1 | 12 | 1.80 | 21.60 | 7500 | 61.3 | 138.10 | 234.63 | 41.79 |
| RA-DC9238U1x24 U1 | U1 | 24 | 0.90 | 21.60 | 7500 | 61.3 | 138.10 | 234.63 | 41.79 |
| RA-DC9238U1x48 | U1 | 48 | 0.48 | 23.04 | 7500 | 61.3 | 138.10 | 234.63 | 41.79 |
| RA-DC9238U2x12 | U2 | 12 | 3.10 | 37.20 | 9000 | 65.9 | 164.00 | 278.64 | 50.44 |
| RA-DC9238U2x24 | U2 | 24 | 1.50 | 36.00 | 9000 | 65.9 | 164.00 | 278.64 | 50.44 |
| RA-DC9238U2x48 | U2 | 48 | 0.78 | 37.44 | 9000 | 65.9 | 164.00 | 278.64 | 50.44 |
