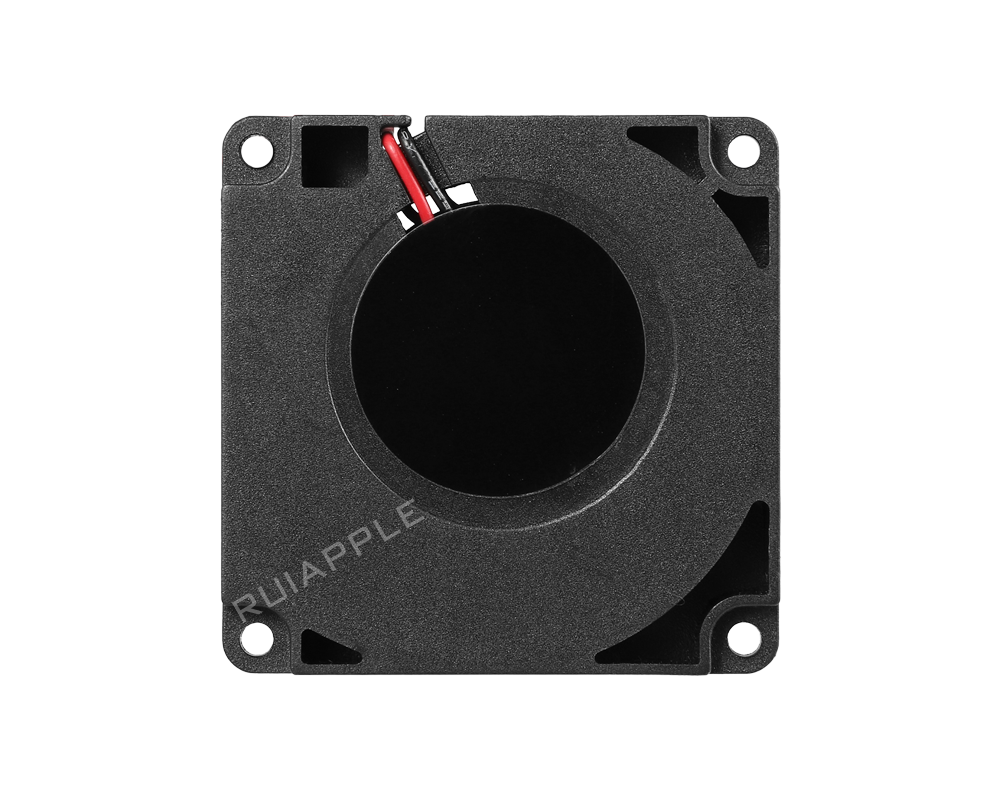

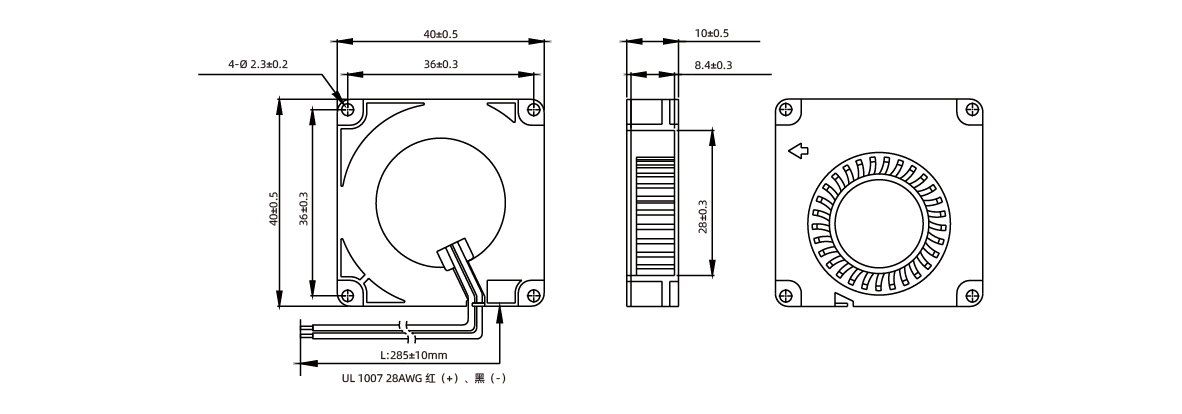

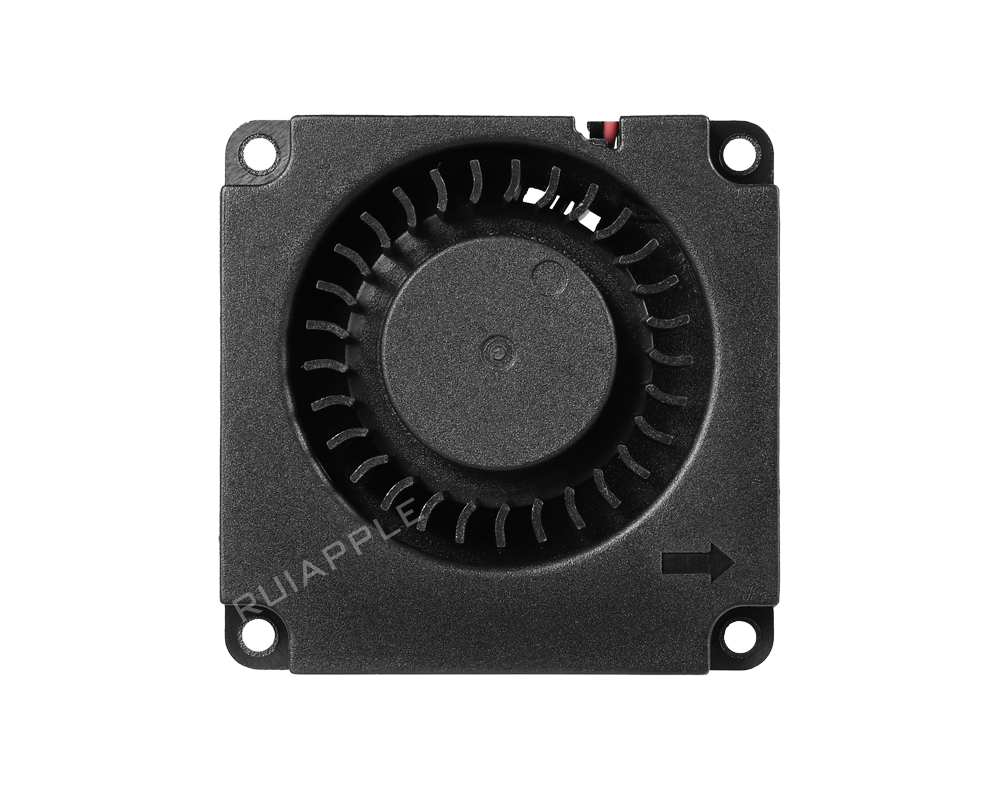

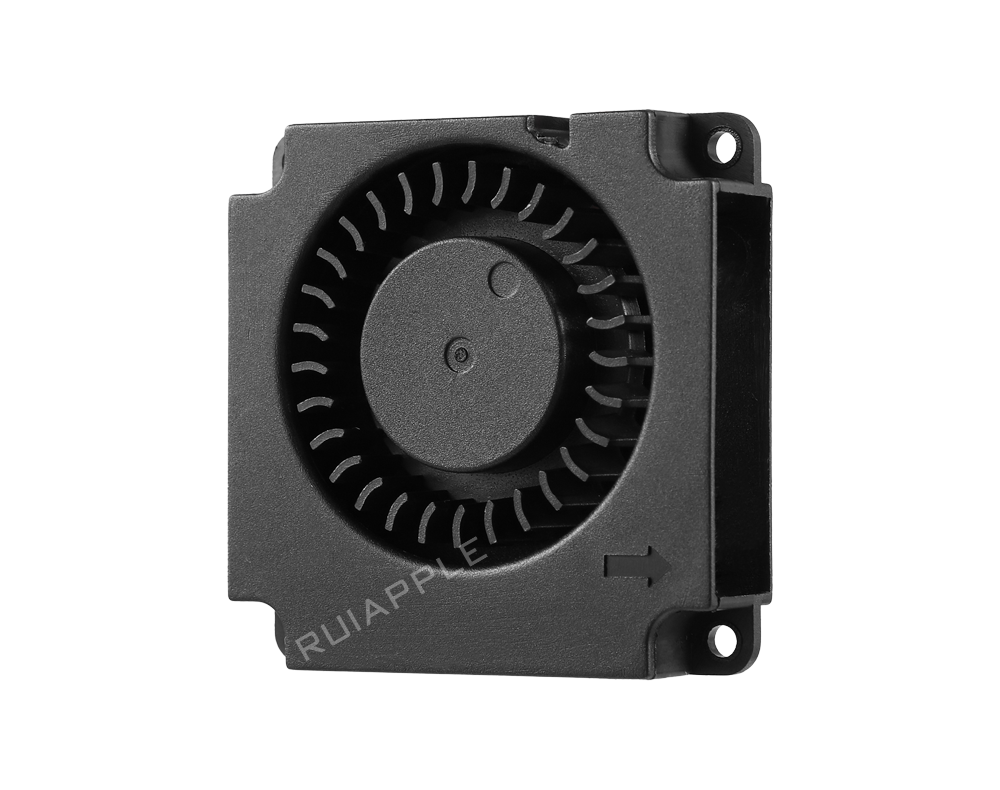

DB-4010是RUIAPPLE推出的一款40x40x10mm直流无刷离心鼓风机，专为空间紧凑但散热阻抗较高的电子设备设计。采用离心式蜗壳流道，气流经叶轮加速后沿径向90°排出，实现高静压定向送风，最大风量2.4 CFM、静压136.8Pa，噪音最低27.4 dBA。支持5V/12V/24V直流供电，覆盖L（6,000 RPM）/M（7,000 RPM）/H（8,000 RPM）/U（9,000 RPM）四档转速等级，灵活匹配不同工况的散热需求。产品标配PWM与VSP双模调速、FG/RD/LD三路信号输出、锁定保护及软起动功能，防护等级最高可达IP68。PBT材质扇叶与框架通过UL 94V-0阻燃认证，搭配双滚珠轴承（可选液压/含油），额定工作寿命50,000小时。通过UL、CE、CCC安全认证，广泛应用于空气净化器、医疗雾化设备、汽车电子模块、服务器板卡散热、3D打印机等场景。
获取数据表
立即询价
型号: DB4010
类型: 直流鼓风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油 可选
扇叶材质: PBT
外框材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 软起动 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
工作湿度范围: 20%-85%
工作环境温度: -10℃/+60℃
最高寿命: 50000 小时
DB-4010在40mm框架尺寸下实现13.68 mm-H₂O（136.8Pa）的最高静压输出，核心得益于其离心式蜗壳设计——叶轮高速旋转将空气加速后导入渐扩型蜗壳流道，使动能逐步转化为静压能。这一原理使离心鼓风机在处理高阻抗风道时（如HEPA滤网、密集散热鳍片、长距离风管）相比轴流风扇具有3-5倍的静压优势。以空气净化器为例，多层高效滤网产生的系统阻抗可达50-100Pa，轴流风扇在此工况下风量衰减严重，而DB-4010凭借其离心结构特性仍可维持额定风量的70%以上。在汽车LED大灯除雾散热、ECU控制模块等狭小密闭空间应用中，离心鼓风机的90°出风方向更利于构建紧凑型散热风道。全系列覆盖6,000-9,000 RPM宽转速范围，PWM线性调速可在保证散热效果的同时将待机噪音降至27.4 dBA。

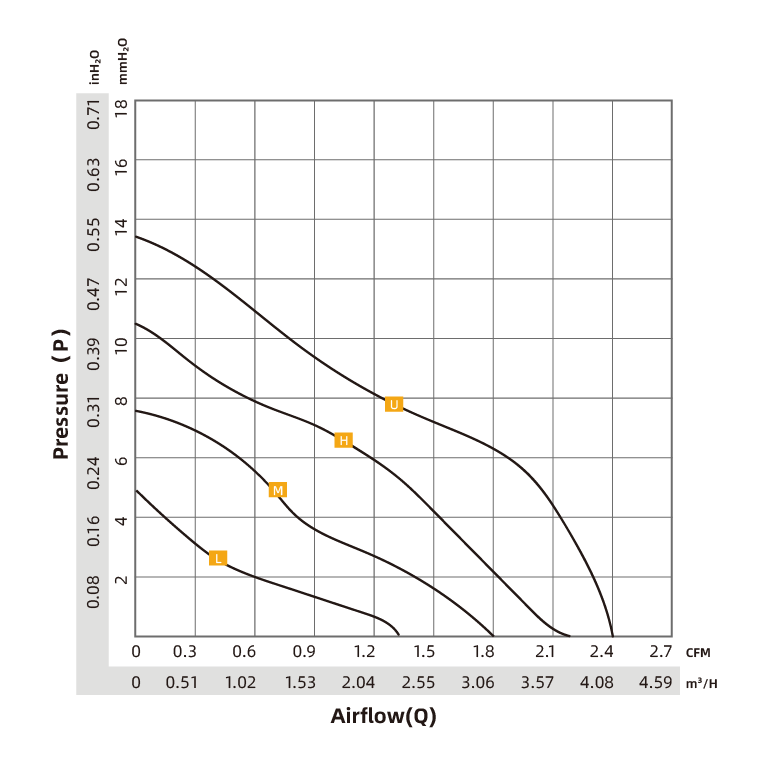

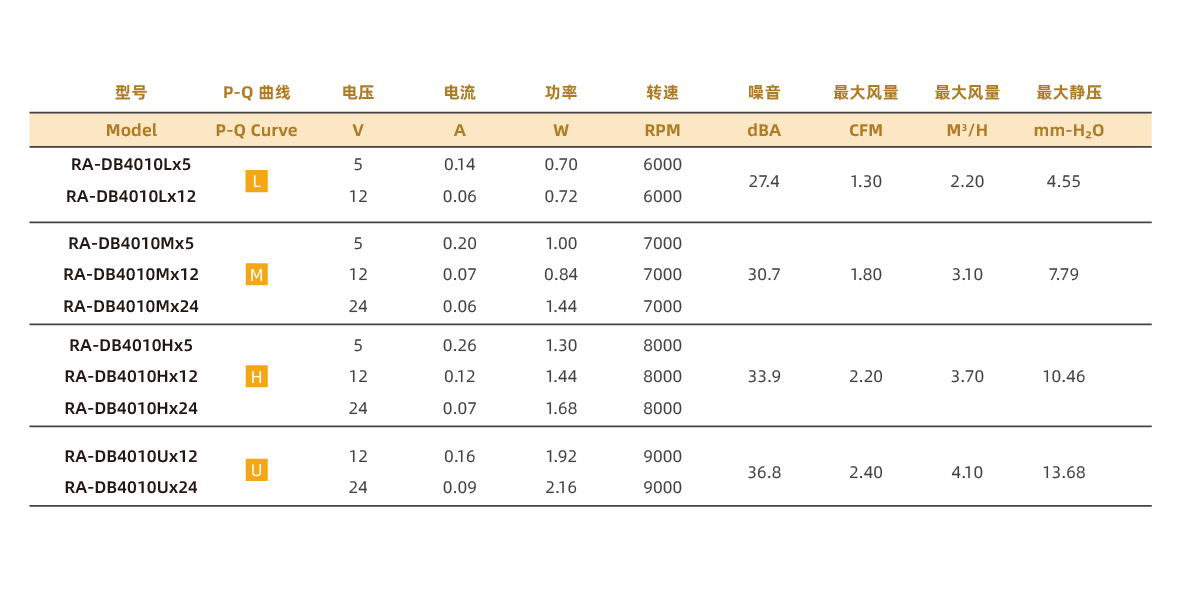

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DB4010Lx5 | L | 5 | 0.14 | 0.70 | 6000 | 27.4 | 1.30 | 2.20 | 4.55 |
| RA-DB4010Lx12 | L | 12 | 0.06 | 0.72 | 6000 | 27.4 | 1.30 | 2.20 | 4.55 |
| RA-DB4010Mx5 | M | 5 | 0.20 | 1.00 | 7000 | 30.7 | 1.80 | 3.10 | 7.79 |
| RA-DB4010Mx12 | M | 12 | 0.07 | 0.84 | 7000 | 30.7 | 1.80 | 3.10 | 7.79 |
| RA-DB4010Mx24 | M | 24 | 0.06 | 1.44 | 7000 | 30.7 | 1.80 | 3.10 | 7.79 |
| RA-DB4010Hx5 | H | 5 | 0.26 | 1.30 | 8000 | 33.9 | 2.20 | 3.70 | 10.46 |
| RA-DB4010Hx12 | H | 12 | 0.12 | 1.44 | 8000 | 33.9 | 2.20 | 3.70 | 10.46 |
| RA-DB4010Hx24 | H | 24 | 0.07 | 1.68 | 8000 | 33.9 | 2.20 | 3.70 | 10.46 |
| RA-DB4010Ux12 | U | 12 | 0.16 | 1.92 | 9000 | 36.8 | 2.40 | 4.10 | 13.68 |
| RA-DB4010Ux24 | U | 24 | 0.09 | 2.16 | 9000 | 36.8 | 2.40 | 4.10 | 13.68 |
