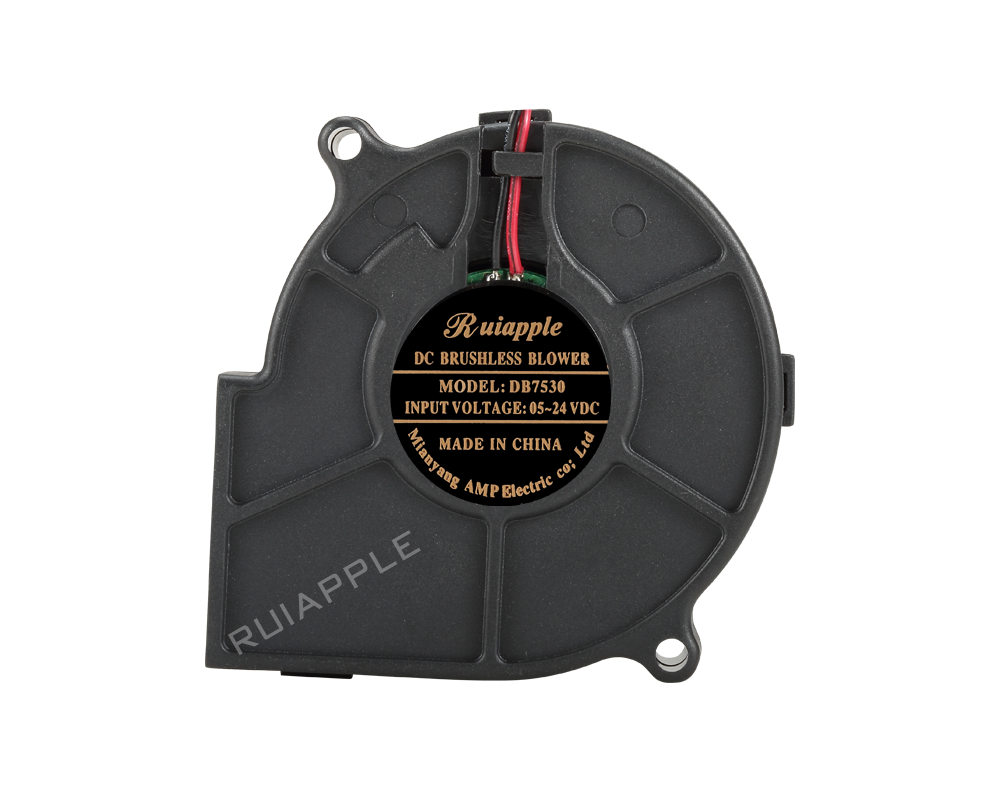

RA-DB7530是一款75x75x30mm直流无刷鼓风机（离心风机），提供5V/12V/24V三电压版本，覆盖D/L/M/H/U五档转速（2000-4500RPM），风量范围5.50-15.20CFM，最高静压达32.28mm-H₂O（约322.8Pa）。采用直流无刷电机驱动，支持PWM/VSP温控调速及FG/RD/LD信号输出，可选最高IP68防护等级。扇叶和外框采用PBT材质，通过UL、CE、CCC认证，工作温度范围-10℃至+60℃，设计寿命50000小时。75mm尺寸在紧凑性和性能之间取得平衡，比60mm系列提供更大的风道截面积和气流输出能力。在当前汽车智能化配置升级、消费电子散热需求增长的行业趋势下，RA-DB7530广泛应用于汽车座椅通风系统、激光投影仪散热、空气净化器、新风系统、医疗监护设备及工业仪器仪表散热等场景。
获取数据表
立即询价
型号: DB7530
类型: 直流鼓风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油 可选
扇叶材质: PBT
外框材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 软起动 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
工作湿度范围: 20%-85%
工作环境温度: -10℃/+60℃
最高寿命: 50000 小时

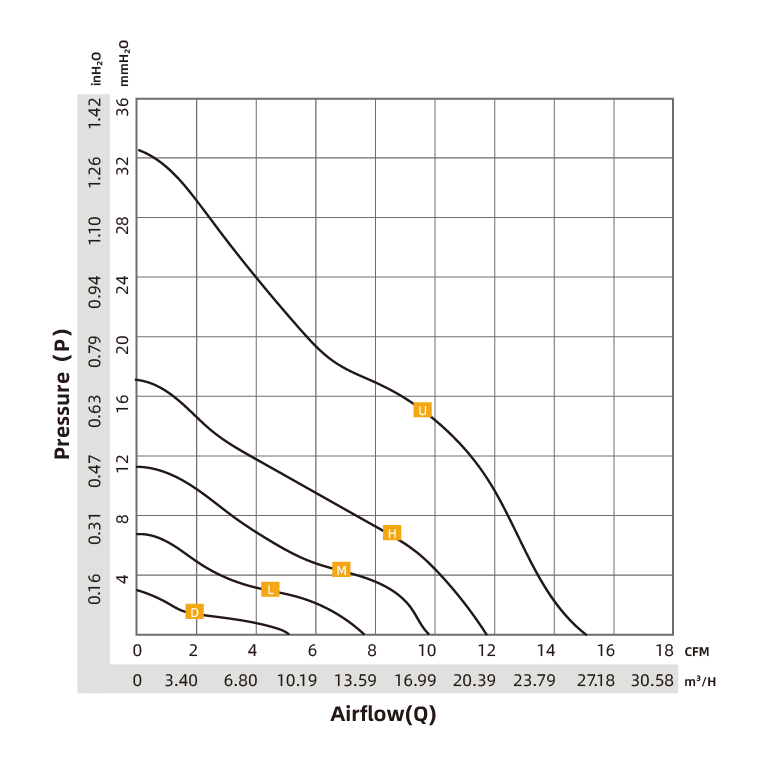

RA-DB7530在75x75x30mm尺寸下提供D/L/M/H/U五档转速（2000-4500RPM），风量5.50-15.20CFM，静压3.08-32.28mm-H₂O（约30.8-322.8Pa），噪音29.4-49.4dBA。作为75mm鼓风机，DB-7530在紧凑尺寸下实现比60mm系列更大的风道截面积和气流输出能力，5V/12V/24V三电压覆盖从USB便携设备到工业系统的全场景供电需求。滚珠/液压/含油三种轴承灵活适配不同场景，PBT材质外框与扇叶确保轻量化与耐久性，50000小时设计寿命满足长期连续运行。

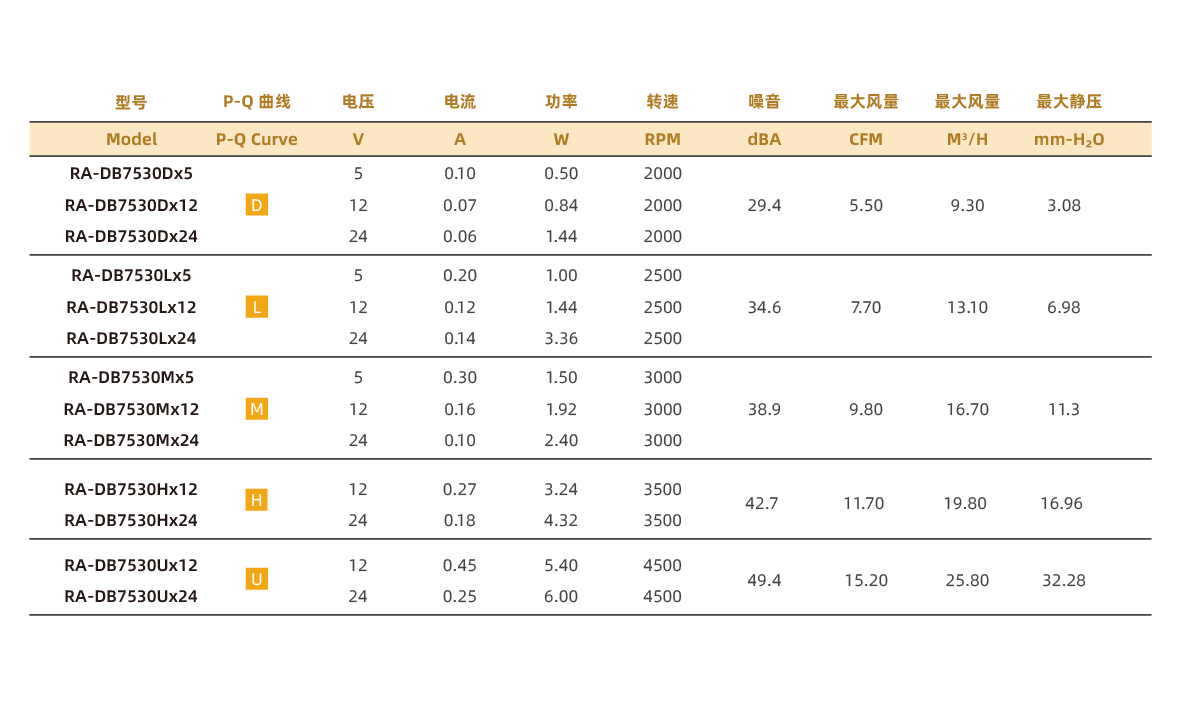

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DB7530Dx5 | D | 5 | 0.10 | 0.50 | 2000 | 29.4 | 5.50 | 9.30 | 3.08 |
| RA-DB7530Dx12 | D | 12 | 0.07 | 0.84 | 2000 | 29.4 | 5.50 | 9.30 | 3.08 |
| RA-DB7530Dx24 | D | 24 | 0.06 | 1.44 | 2000 | 29.4 | 5.50 | 9.30 | 3.08 |
| RA-DB7530Lx5 | L | 5 | 0.20 | 1.00 | 2500 | 34.6 | 7.70 | 13.10 | 6.98 |
| RA-DB7530Lx12 | L | 12 | 0.12 | 1.44 | 2500 | 34.6 | 7.70 | 13.10 | 6.98 |
| RA-DB7530Lx24 | L | 24 | 0.14 | 3.36 | 2500 | 34.6 | 7.70 | 13.10 | 6.98 |
| RA-DB7530Mx5 | M | 5 | 0.30 | 1.50 | 3000 | 38.9 | 9.80 | 16.70 | 11.3 |
| RA-DB7530Mx12 | M | 12 | 0.16 | 1.92 | 3000 | 38.9 | 9.80 | 16.70 | 11.3 |
| RA-DB7530Mx24 | M | 24 | 0.10 | 2.40 | 3000 | 38.9 | 9.80 | 16.70 | 11.3 |
| RA-DB7530Hx12 | H | 12 | 0.27 | 3.24 | 3500 | 42.7 | 11.70 | 19.80 | 16.96 |
| RA-DB7530Hx24 | H | 24 | 0.18 | 4.32 | 3500 | 42.7 | 11.70 | 19.80 | 16.96 |
| RA-DB7530Ux12 | U | 12 | 0.45 | 5.40 | 4500 | 49.4 | 15.20 | 25.80 | 32.28 |
| RA-DB7530Ux24 | U | 24 | 0.25 | 6.00 | 4500 | 49.4 | 15.20 | 25.80 | 32.28 |
