DB-9733 32.5CFM 514.1Pa 39.2dB

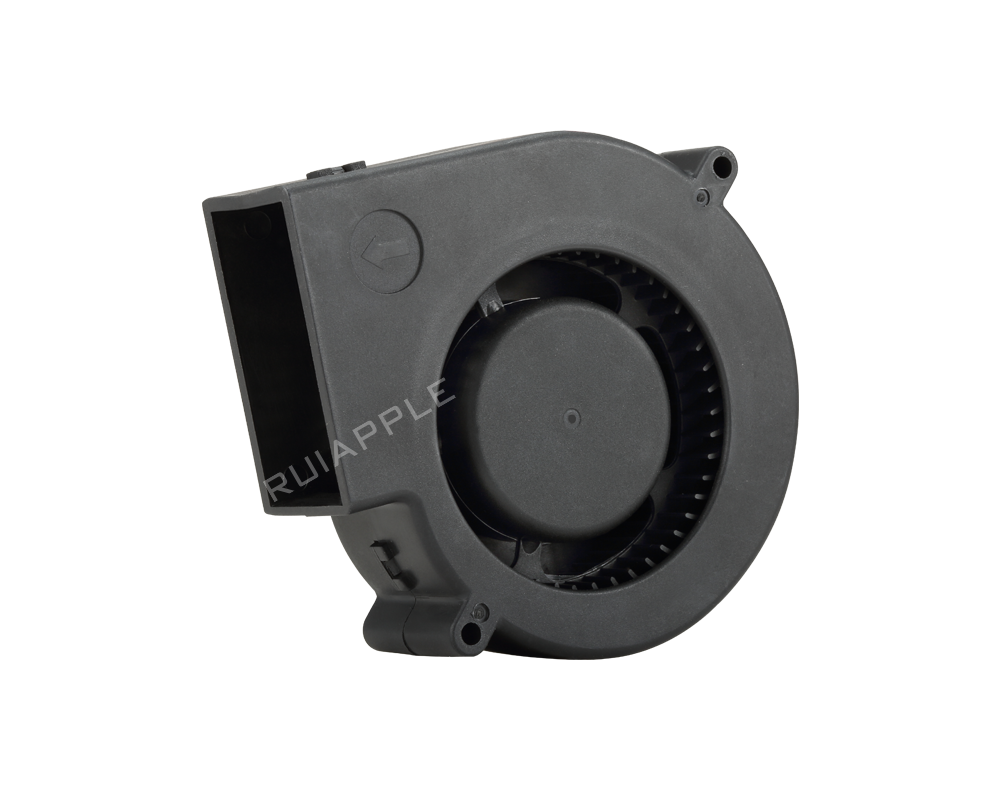

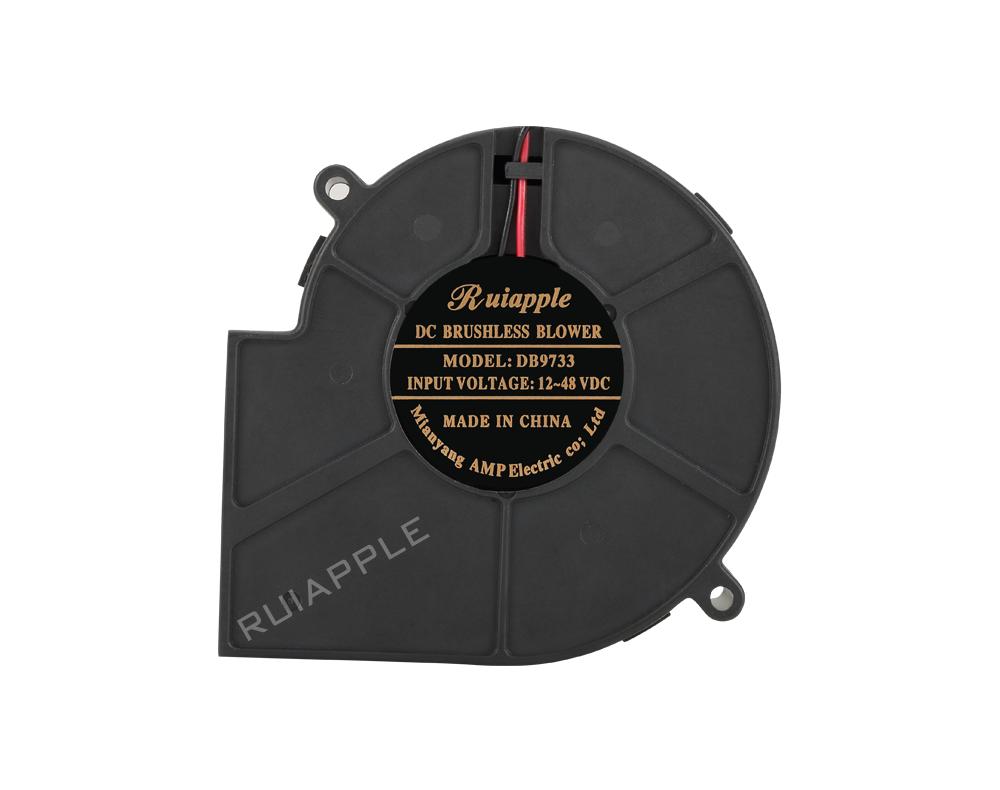

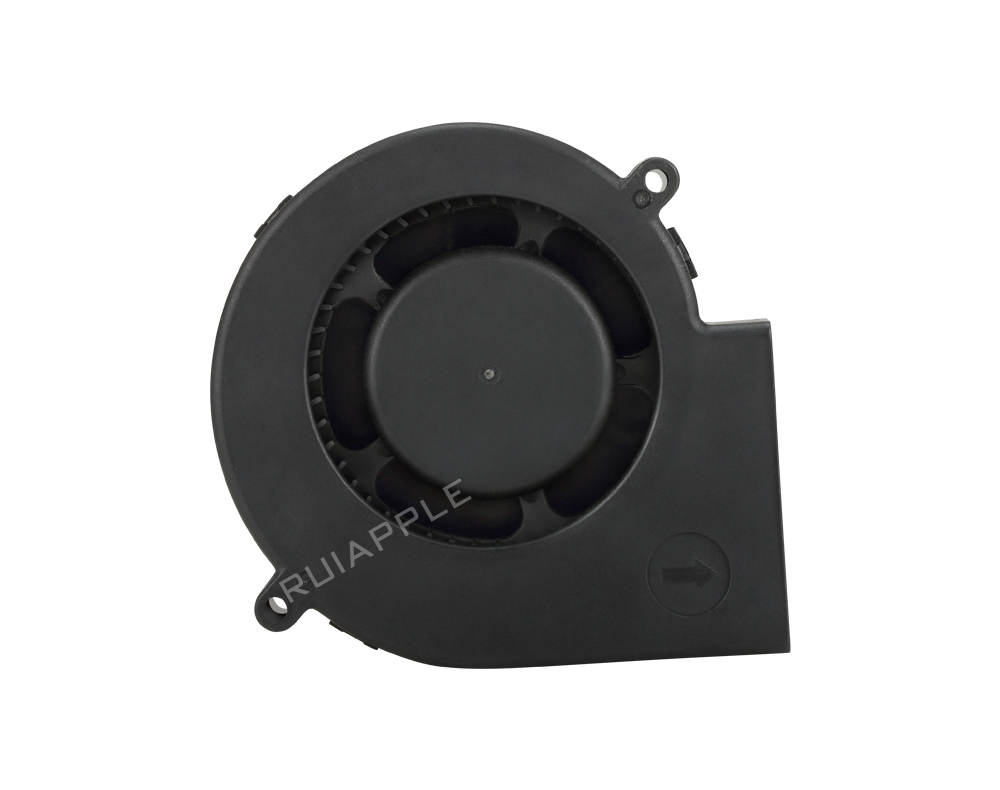

产品描述：

RA-DB9733是一款97x97x33mm高性能直流无刷鼓风机（离心风扇），以蜗壳式离心设计和最高514.1Pa（51.41mm-H₂O）超高静压为核心特点，专为高系统阻抗、定向送风场景打造。提供5V/12V/24V三电压和D/L/M/H/U五档转速（2000-5000RPM），覆盖11.80CFM至32.50CFM风量范围。采用PBT扇叶和外框，支持滚珠/液压/含油三种轴承配置，设计寿命50000小时。标配PWM/VSP调速、FG转速反馈、RD堵车报警和LD信号输出，支持锁定保护、软起动，可选最高IP68防护。通过UL、CE、CCC认证，符合UL94V-0阻燃标准。在工业除尘设备升级换代、医疗设备国产化替代、数据中心精细化热管理等趋势下，DB-9733以97mm紧凑框架内的离心增压能力，为需要定向穿透气流的场景提供可靠风冷解决方案，是空气净化器、呼吸机、工业控制柜、3D打印设备等产品的散热优选。

获取数据表立即询价

详细参数性能参数绘图相关产品

详细参数

型号类别:

型号: DB-9733

类型: 直流鼓风机

电机: 直流无刷电机

产品信息:

轴承类别: 滚珠液压含油可选

扇叶材质: PBT

外框材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护软起动最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

工作湿度范围: 20%-85%

工作环境温度: -10℃/+60℃

最高寿命: 50000 小时

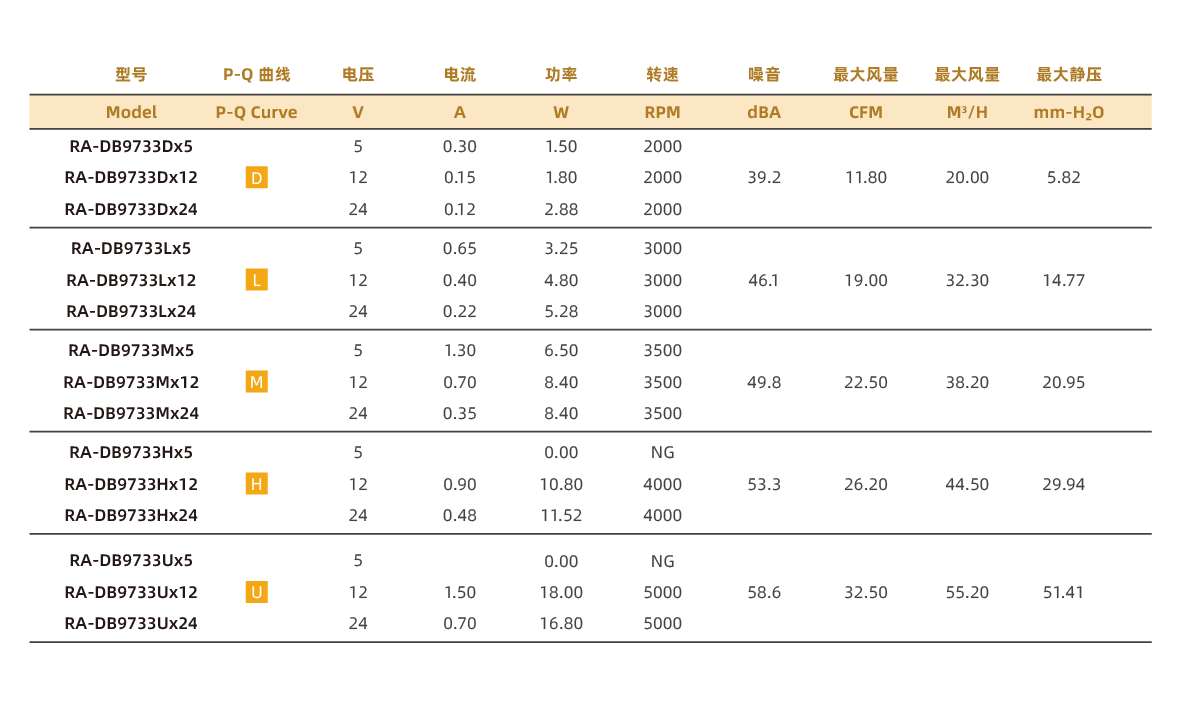

性能参数

RA-DB9733定位于97x97x33mm规格段的高静压鼓风机产品，以离心蜗壳结构和514Pa（51.41mm-H₂O）超高静压，在90mm级框架内实现卓越的气流穿透能力。与同规格轴流风扇相比，DB-9733的离心设计使其出风方向呈90°转向，可将气流集中导向特定区域，特别适合空间受限但需要定点散热的场景。五档转速覆盖从低噪音39.2dBA到高静压58.6dBA的完整工况区间，配合5V/12V/24V宽电压支持，可灵活适配从消费电子到工业设备的多种供电架构。PBT材质符合UL94V-0阻燃标准，双滚珠轴承50000小时设计寿命，UL/CE/CCC三重认证，以及可选IP68防护等级，为工业除尘、医疗设备及户外部署等严苛环境提供工业级可靠性保障。97x97mm标准安装尺寸兼容行业通用接口，可直接替换同规格产品。

型号 No.	P-Q 曲线	电压 (V)	电流 (A)	功率 (W)	转速 (RPM)	噪音 (dBA)	风量 (CFM)	立方米 (M³/H)	压力 (mm-H₂O)
RA-DB9733Dx5	D	5	0.30	1.50	2000	39.2	11.80	20.00	5.82
RA-DB9733Dx12	D	12	0.15	1.80	2000	39.2	11.80	20.00	5.82
RA-DB9733Dx24	D	24	0.12	2.88	2000	39.2	11.80	20.00	5.82
RA-DB9733Lx5	L	5	0.65	3.25	3000	46.1	19.00	32.30	14.77
RA-DB9733Lx12	L	12	0.40	4.80	3000	46.1	19.00	32.30	14.77
RA-DB9733Lx24	L	24	0.22	5.28	3000	46.1	19.00	32.30	14.77
RA-DB9733Mx5	M	5	1.30	6.50	3500	49.8	22.50	38.20	20.95
RA-DB9733Mx12	M	12	0.70	8.40	3500	49.8	22.50	38.20	20.95
RA-DB9733Mx24	M	24	0.35	8.40	3500	49.8	22.50	38.20	20.95
RA-DB9733Hx5	H	5	0.90 0.48	0.00	NG	53.3	26.20	44.50	29.94
RA-DB9733Hx12	H	12	0.90	10.80	4000	53.3	26.20	44.50	29.94
RA-DB9733Hx24	H	24	0.48	11.52	4000	53.3	26.20	44.50	29.94
RA-DB9733Ux12	U	12	1.50	18.00	5000	58.6	32.50	55.20	51.41
RA-DB9733Ux24	U	24	0.70	16.80	5000	58.6	32.50	55.20	51.41

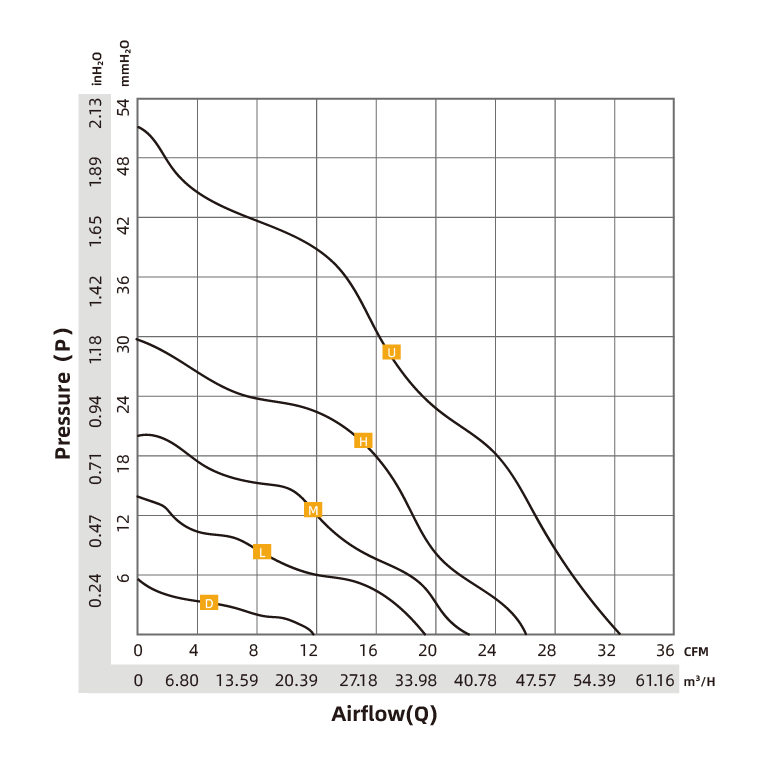

P-Q曲线图

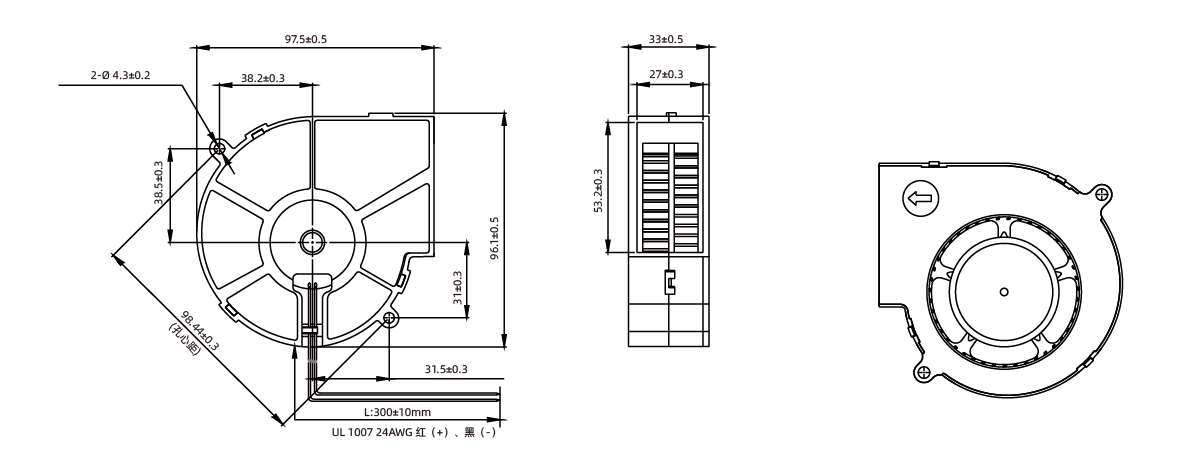

绘图

常见问题

RA-DB9733鼓风机与普通轴流风扇有什么区别？在哪些场景下鼓风机更有优势？

−

RA-DB9733是一款97x97x33mm直流无刷鼓风机（离心风扇），与同尺寸轴流风扇的核心区别在于气流方向和静压能力。鼓风机采用蜗壳式离心设计，进气方向与出气方向呈90°直角，能够产生更高的静压（最高514.1Pa/51.41mm-H₂O），非常适合需要克服高系统阻抗的应用场景。相比之下，同尺寸轴流风扇虽然风量更大但静压偏低，难以穿透密集散热器、多层滤网或复杂风道。DB-9733提供D/L/M/H/U五档转速（2000-5000RPM），覆盖11.80CFM至32.50CFM风量范围，典型应用场景包括：工业除尘设备的负压抽吸、大型空气净化器的多层HEPA滤网穿透、医疗设备（如呼吸机、麻醉机）的集中供气系统、3D打印机腔体恒温通风、以及数据中心机柜的局部热点精准散热。对于空间紧凑但需要定向高静压气流的场景，鼓风机是更合理的选择。

RA-DB9733的噪音控制和轴承寿命如何？长时间运行可靠性怎么样？

−

RA-DB9733在噪音控制方面提供分档选择：D档（2000RPM）噪音仅39.2dBA，适合对安静环境有严格要求的医疗设备和实验室仪器；L档（3000RPM）46.1dBA，适用于一般工业设备；M档（3500RPM）49.8dBA；H档（4000RPM）53.3dBA；U档（5000RPM）58.6dBA。轴承方面提供滚珠、液压、含油三种可选配置，其中滚珠轴承版本设计寿命50000小时（L10标准），在-10℃至+60℃环境温度范围内可持续运行。控制方面支持PWM调速和VSP电压调速，配合FG转速反馈和RD堵转报警信号，可实现闭环温控调速——在低负载时自动降速降低噪音和功耗，满载时全速输出保障散热。锁定保护和软起动功能进一步提升系统可靠性，可选最高IP68防护等级应对户外和多尘环境部署。

RA-DB9733如何选型配置？不同电压和转速档位适合哪些应用？

−

RA-DB9733支持5V/12V/24V三种直流供电，转速从D档2000RPM到U档5000RPM共五档可选，用户可根据以下场景匹配：①D档（2000RPM/11.80CFM/5.82mm-H₂O/39.2dBA）——适合医疗设备、实验室仪器、小型空气净化器等低噪音需求场景，5V版本可直接由USB供电；②L档（3000RPM/19.00CFM/14.77mm-H₂O/46.1dBA）——适合3D打印机散热、通信设备通风、小型工业控制柜散热；③M档（3500RPM/22.50CFM/20.95mm-H₂O/49.8dBA）——适合中大型空气净化器、打印机散热、工业仪器仪表冷却；④H档（4000RPM/26.20CFM/29.94mm-H₂O/53.3dBA）——适合高阻抗散热器、多层过滤系统、工业除尘辅助通风；⑤U档（5000RPM/32.50CFM/51.41mm-H₂O/58.6dBA）——适合需要超高静压的集中供气、真空吸附、工业除尘等应用。对于需要温控调速的场景，建议选择PWM版本，配合外部温度传感器实现自动转速调节。RUIAPPLE技术支持团队可根据具体应用提供定制化参数调整。
