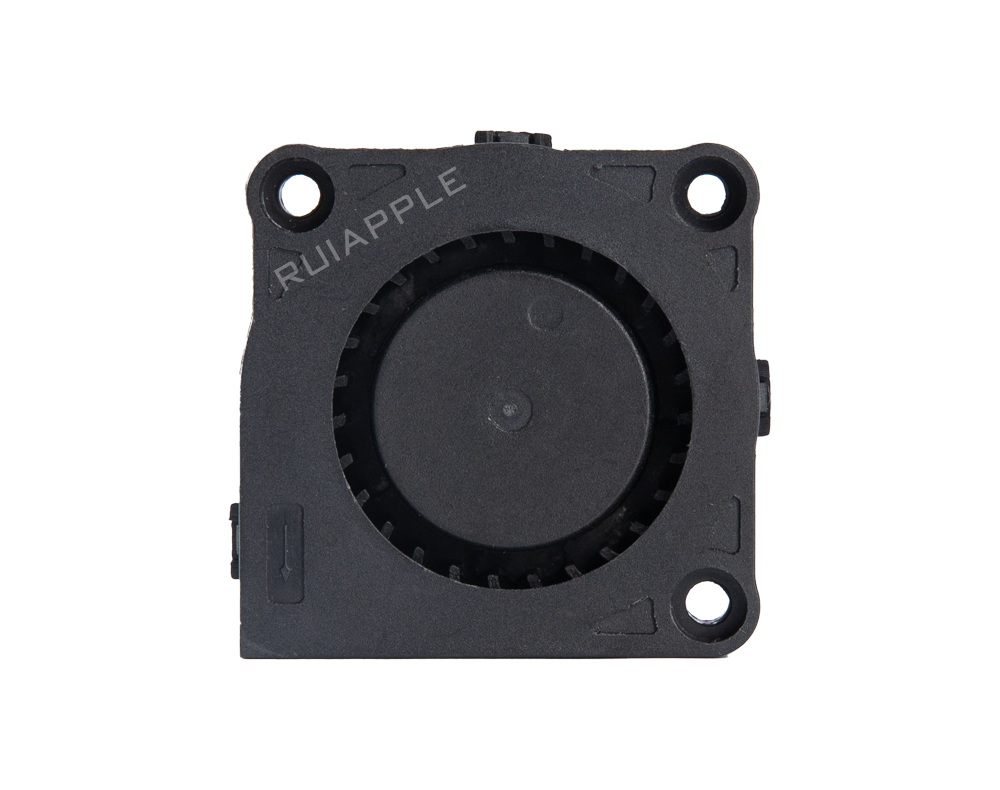

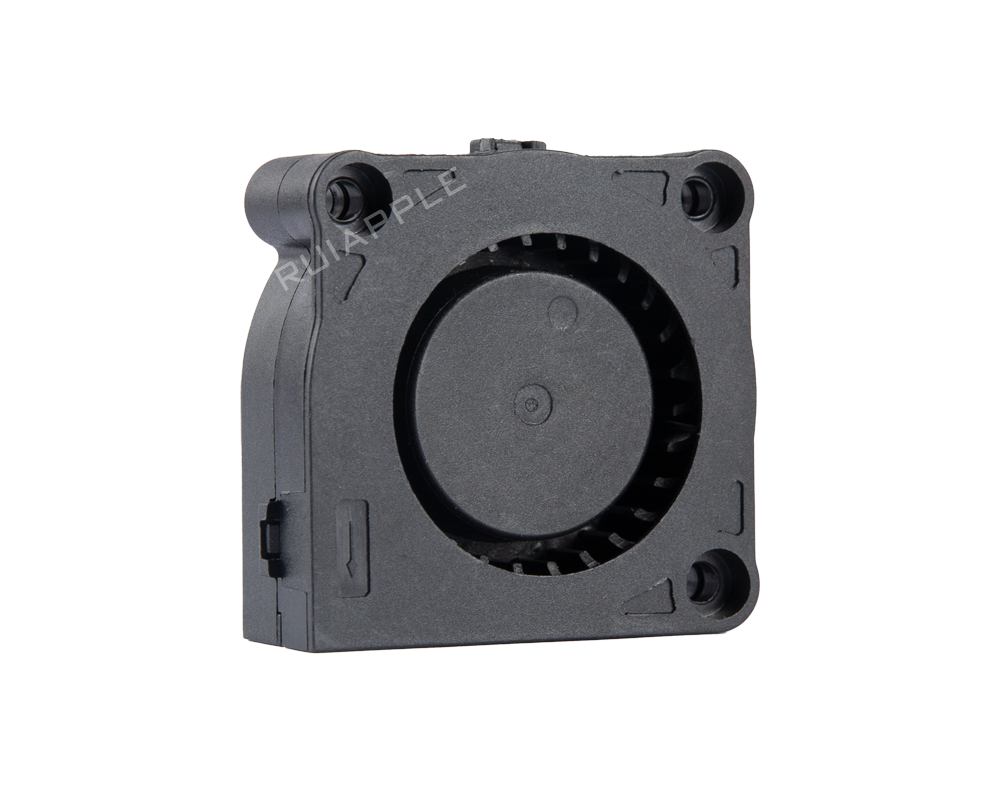

DB-4015是RUIAPPLE为需要更高静压散热能力的紧凑型电子设备打造的一款40x40x15mm直流无刷离心鼓风机。相较于10mm厚度的DB-4010，DB-4015增大了叶轮腔体空间，将最大风量提升至2.6 CFM、最高静压提升至187.5Pa（18.75 mm-H₂O），风量-静压综合性能提升约37%。支持5V/12V/24V宽电压供电，提供L（6,000 RPM）/M（7,000 RPM）/H（8,000 RPM）/U（10,000 RPM）四档转速等级，噪音最低34 dBA。标配PWM与VSP双模调速、FG转速反馈、RD锁定保护及LD寿命预警信号，支持锁定保护和软起动。PBT材质扇叶与框架通过UL 94V-0阻燃认证，轴承提供滚珠/液压/含油三种选项，额定寿命50,000小时。产品通过UL、CE、CCC认证，防护等级最高可定制至IP68。适用于便携医疗设备、空气净化器、汽车电子模块、5G通信设备、工业仪表等对静压和可靠性要求较高的紧凑型散热场景。
获取数据表
立即询价
型号: DB4015
类型: 直流鼓风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油 可选
扇叶材质: PBT
外框材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 软起动 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
工作湿度范围: 20%-85%
工作环境温度: -10℃/+60℃
最高寿命: 50000 小时

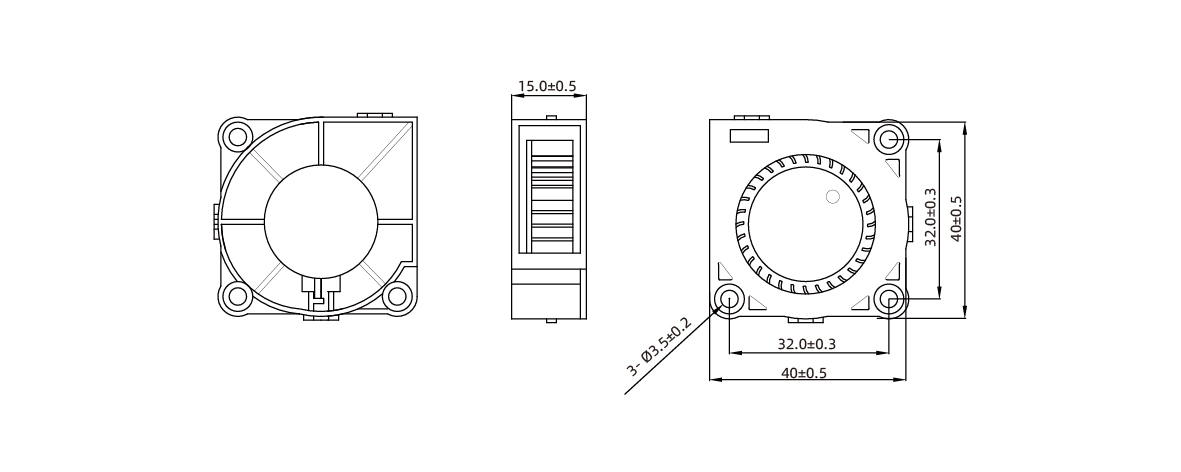

DB-4015在40x40mm框架下通过将厚度增加到15mm实现了187.5Pa（18.75 mm-H₂O）的高静压输出，较同系列10mm厚度的DB-4010性能提升约37%。这一提升的核心在于更厚的叶轮腔体允许采用更大展弦比的离心叶轮，增大了有效做功面积，同时蜗壳流道的渐扩比例更加优化，使动能-静压转换效率进一步提高。在医疗呼吸设备应用中，设备内部管路与阀组构成高阻抗气路，需要风扇在较高背压下维持稳定流量——DB-4015的U档（10,000 RPM）可在100Pa系统阻抗下仍输出2.0 CFM以上风量，远超同尺寸轴流风扇的表现。在汽车电子领域，ECU控制器壳体内部空间极度受限且散热鳍片密集，离心鼓风机的90°出风特性和高静压优势可确保气流充分穿透所有散热通道。全系列覆盖5V-24V电压和6,000-10,000 RPM转速范围，为不同应用提供灵活匹配。

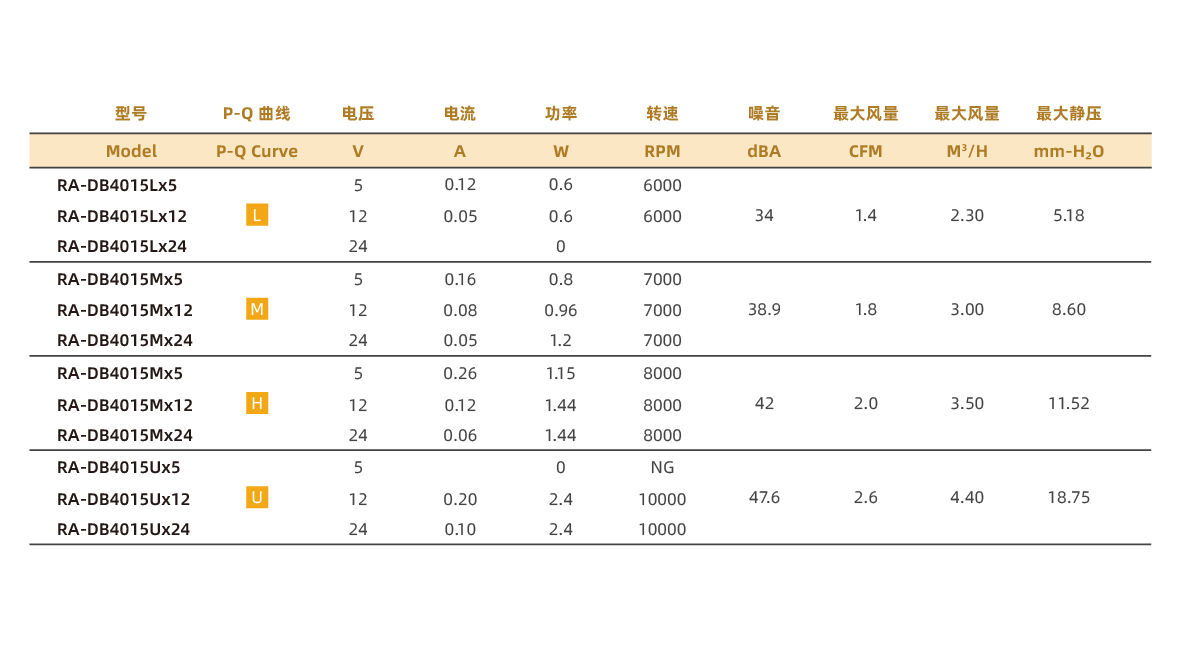

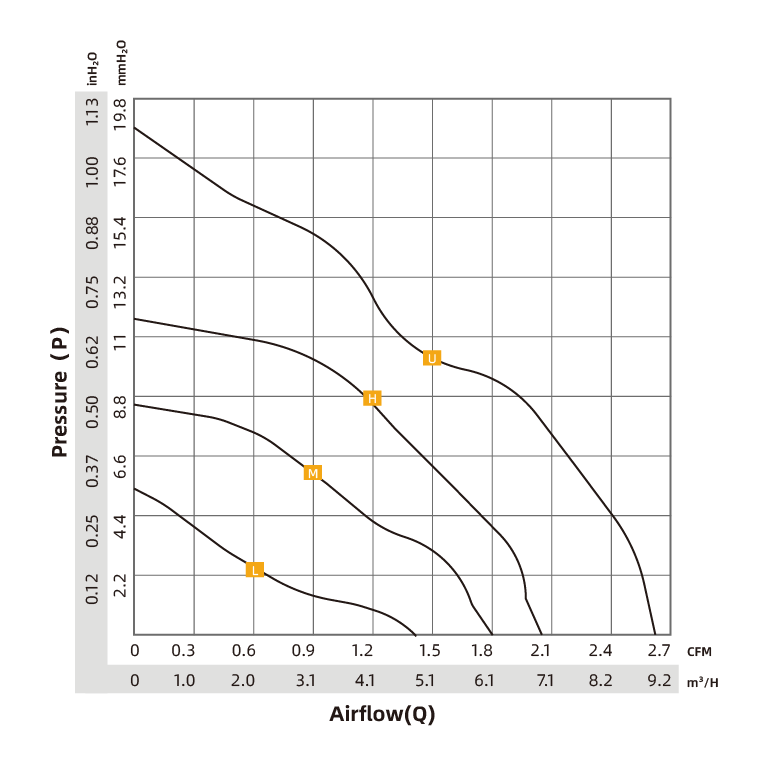

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DB4015Lx5 | L | 5 | 0.12 | 0.6 | 6000 | 34 | 1.4 | 2.30 | 5.18 |
| RA-DB4015Lx12 | L | 12 | 0.05 | 0.6 | 6000 | 34 | 1.4 | 2.30 | 5.18 |
| RA-DB4015Mx5 | M | 5 | 0.16 | 0.8 | 7000 | 38.9 | 1.8 | 3.00 | 8.60 |
| RA-DB4015Mx12 | M | 12 | 0.08 | 0.96 | 7000 | 38.9 | 1.8 | 3.00 | 8.60 |
| RA-DB4015Mx24 | M | 24 | 0.05 | 1.2 | 7000 | 38.9 | 1.8 | 3.00 | 8.60 |
| RA-DB4015Mx5 | M | 5 | 0.26 | 1.15 | 8000 | 42 | 2.0 | 3.50 | 11.52 |
| RA-DB4015Mx12 | H | 12 | 0.12 | 1.44 | 8000 | 42 | 2.0 | 3.50 | 11.52 |
| RA-DB4015Mx24 | M | 24 | 0.06 | 1.44 | 8000 | 42 | 2.0 | 3.50 | 11.52 |
| RA-DB4015Ux12 | U | 12 | 0.20 | 2.4 | 10000 | 47.6 | 2.6 | 4.40 | 18.75 |
| RA-DB4015Ux24 | U | 24 | 0.10 | 2.4 | 10000 | 47.6 | 2.6 | 4.40 | 18.75 |
