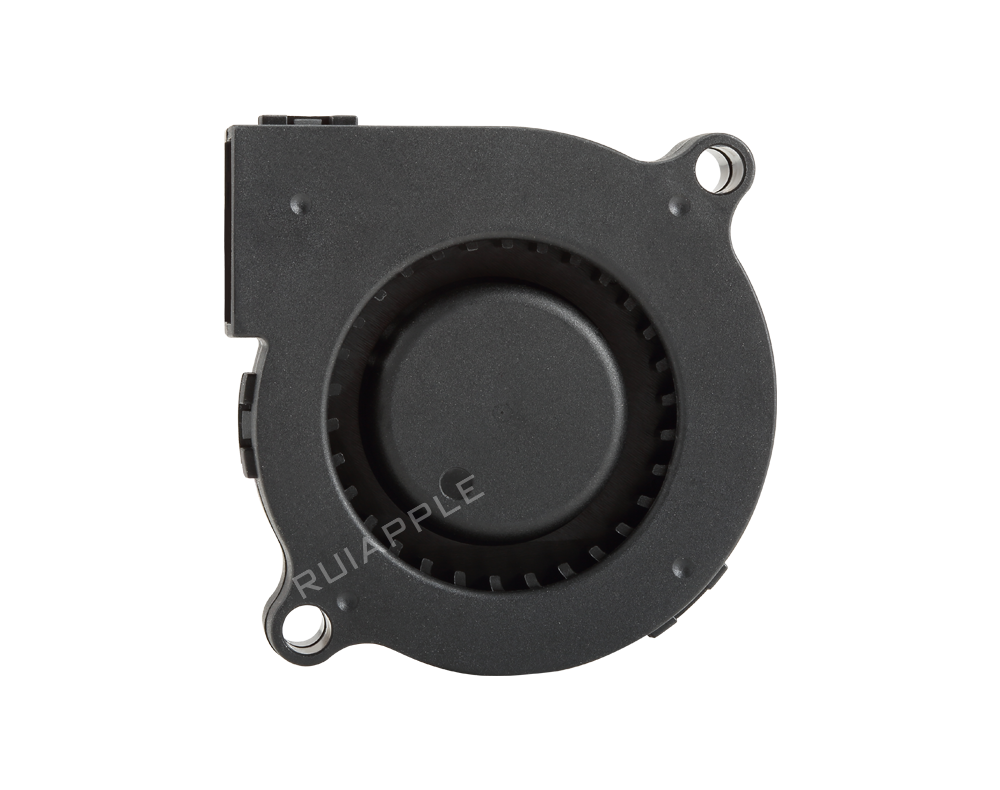

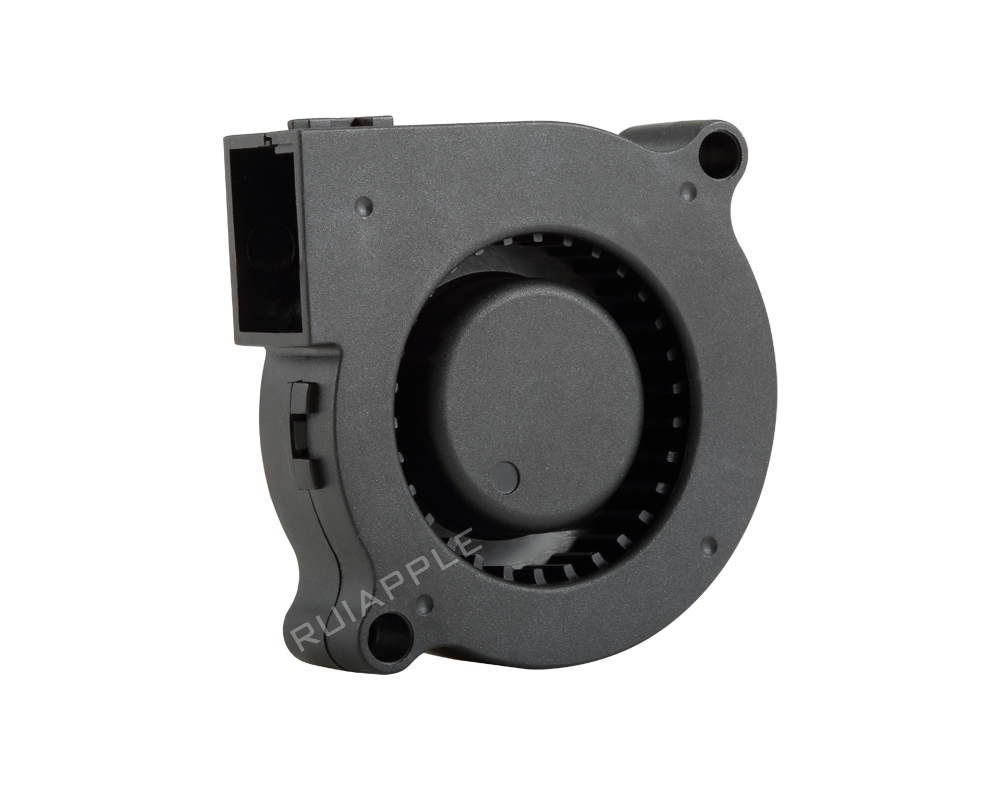

DB-5015是RUIAPPLE面向高静压散热需求打造的一款50x50x15mm直流无刷离心鼓风机。以高静压为设计侧重，采用优化离心式蜗壳结构，最高静压达310.2Pa（31.02 mm-H₂O）、最大风量4.2 CFM，在50mm尺寸段实现出色的气流穿透力。支持5V/12V/24V直流供电，提供L（4,000 RPM/1.8 CFM/30.2 dBA）、M（5,000 RPM/2.4 CFM/36.2 dBA）、H（6,000 RPM/3.4 CFM/40.8 dBA）、U（7,500 RPM/4.2 CFM/46.6 dBA）四档转速等级，充分覆盖不同工况的散热需求。标配PWM与VSP双模调速、FG/RD/LD三路信号输出、锁定保护和软起动功能。PBT材质扇叶与框架符合UL 94V-0阻燃标准，提供双滚珠/液压/含油三种轴承选项，额定寿命50,000小时。通过UL、CE、CCC认证，防护等级最高可定制IP68。广泛应用于医疗呼吸设备、高效空气净化器、燃料电池辅助系统、汽车电子、工业检测仪器等高阻抗、高可靠性散热场景。
获取数据表
立即询价
型号: DB5015
类型: 直流鼓风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油 可选
扇叶材质: PBT
外框材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 软起动 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
工作湿度范围: 20%-85%
工作环境温度: -10℃/+60℃
最高寿命: 50000 小时
DB-5015在50x50x15mm框架内实现31.02 mm-H₂O（310.2Pa）的最高静压输出，这在同尺寸段产品中属于高静压定位。其离心式蜗壳流道经过优化设计：叶轮入口采用圆弧引导面降低入口湍流损失，蜗壳扩张角度控制在6-8°的优化区间内，使动能向静压的转换效率达到较高水平。在医疗呼吸机应用中，设备内部从风机出口到患者端的气路系统包含阀组、流量传感器、加湿器等多个阻抗元件，系统背压通常在50-150Pa范围——DB-5015的L档（4,000 RPM）即可在此区间保持1.5 CFM以上的有效输出，确保潮气量精确输送。在高效空气净化器应用中，H13 HEPA滤网在额定风量下的压降可达80-120Pa，DB-5015的高静压储备确保滤网在寿命周期内阻力逐步增大时仍能维持设计风量，保障CADR值稳定。PWM线性调速配合FG转速反馈构建闭环控制系统，可实现±3%以内的转速精度。全系列覆盖4,000-7,500 RPM转速和5V-24V电压范围，为多样化应用需求提供灵活匹配方案。

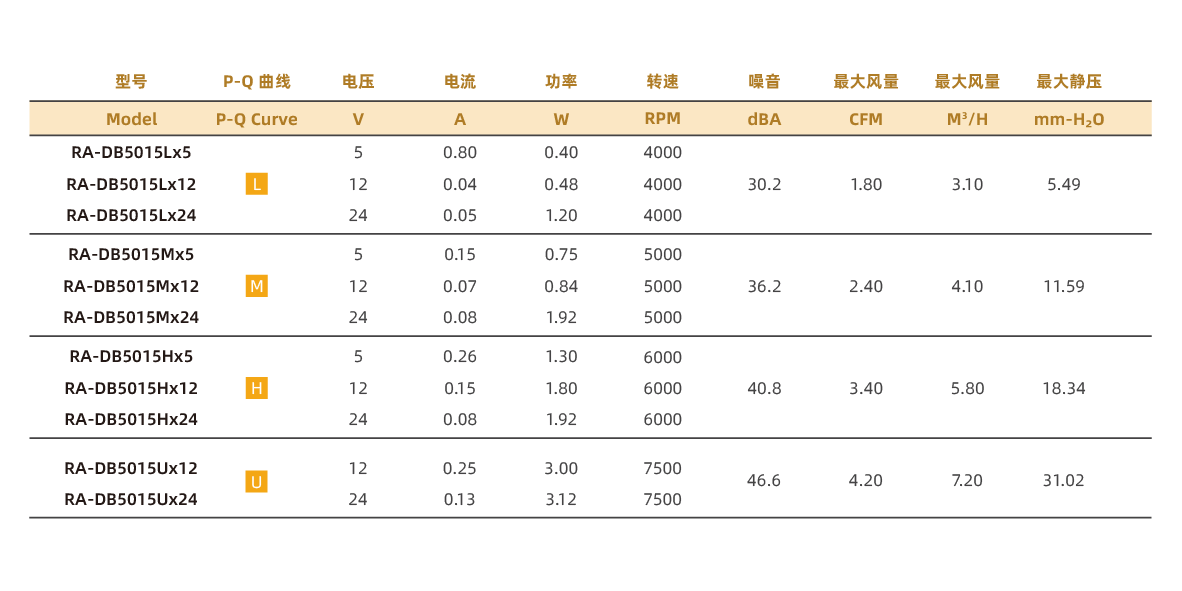

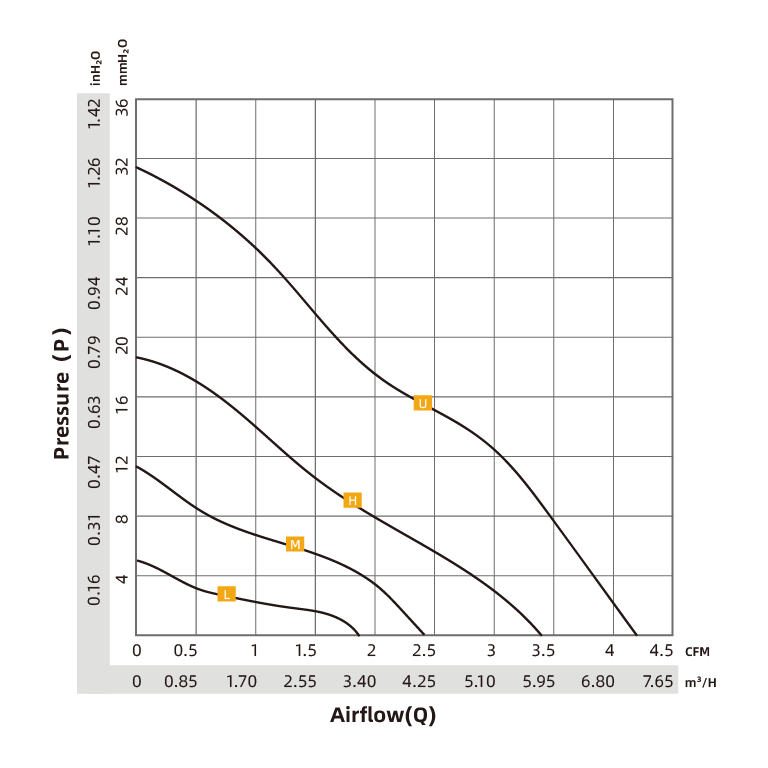

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DB5015Lx5 | L | 5 | 0.80 | 0.40 | 4000 | 30.2 | 1.80 | 3.10 | 5.49 |
| RA-DB5015Lx12 | L | 12 | 0.04 | 0.48 | 4000 | 30.2 | 1.80 | 3.10 | 5.49 |
| RA-DB5015Lx24 | L | 24 | 0.05 | 1.20 | 4000 | 30.2 | 1.80 | 3.10 | 5.49 |
| RA-DB5015Mx5 | M | 5 | 0.15 | 0.75 | 5000 | 36.2 | 2.40 | 4.10 | 11.59 |
| RA-DB5015Mx12 | M | 12 | 0.07 | 0.84 | 5000 | 36.2 | 2.40 | 4.10 | 11.59 |
| RA-DB5015Mx24 | M | 24 | 0.08 | 1.92 | 5000 | 36.2 | 2.40 | 4.10 | 11.59 |
| RA-DB5015Hx5 | H | 5 | 0.26 | 1.30 | 6000 | 40.8 | 3.40 | 5.80 | 18.34 |
| RA-DB5015Hx12 | H | 12 | 0.15 | 1.80 | 6000 | 40.8 | 3.40 | 5.80 | 18.34 |
| RA-DB5015Hx24 | H | 24 | 0.08 | 1.92 | 6000 | 40.8 | 3.40 | 5.80 | 18.34 |
| RA-DB5015Ux12 | U | 12 | 0.25 | 3.00 | 7500 | 46.6 | 4.20 | 7.20 | 31.02 |
| RA-DB5015Ux24 | U | 24 | 0.13 | 3.12 | 7500 | 46.6 | 4.20 | 7.20 | 31.02 |
