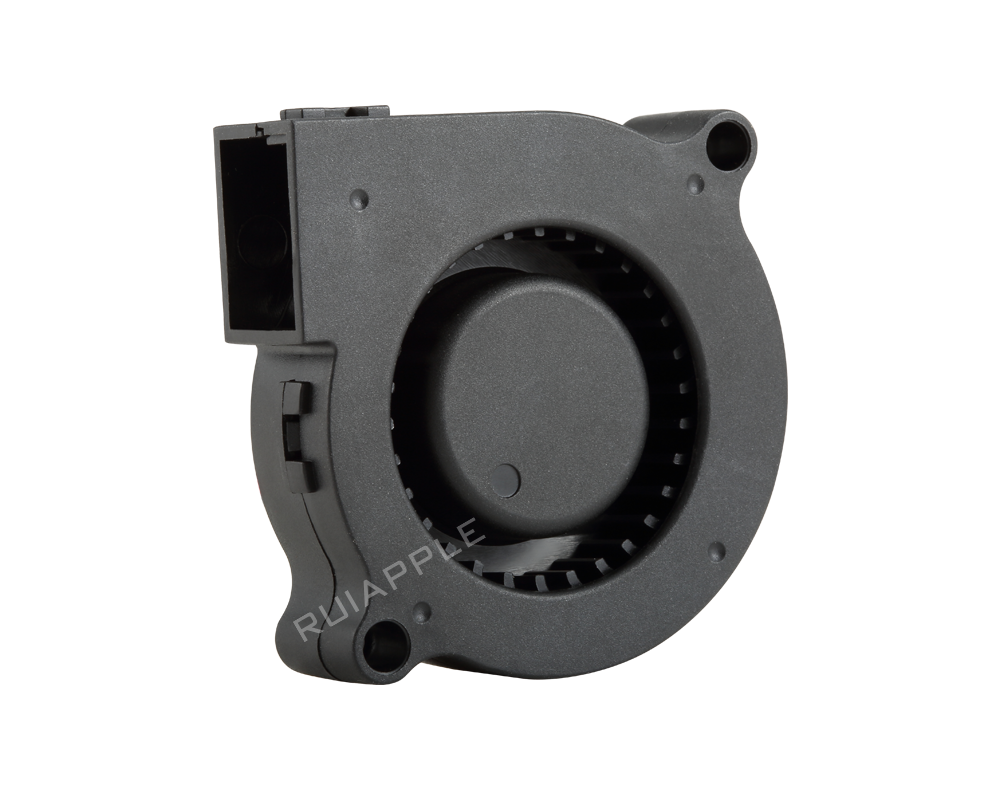

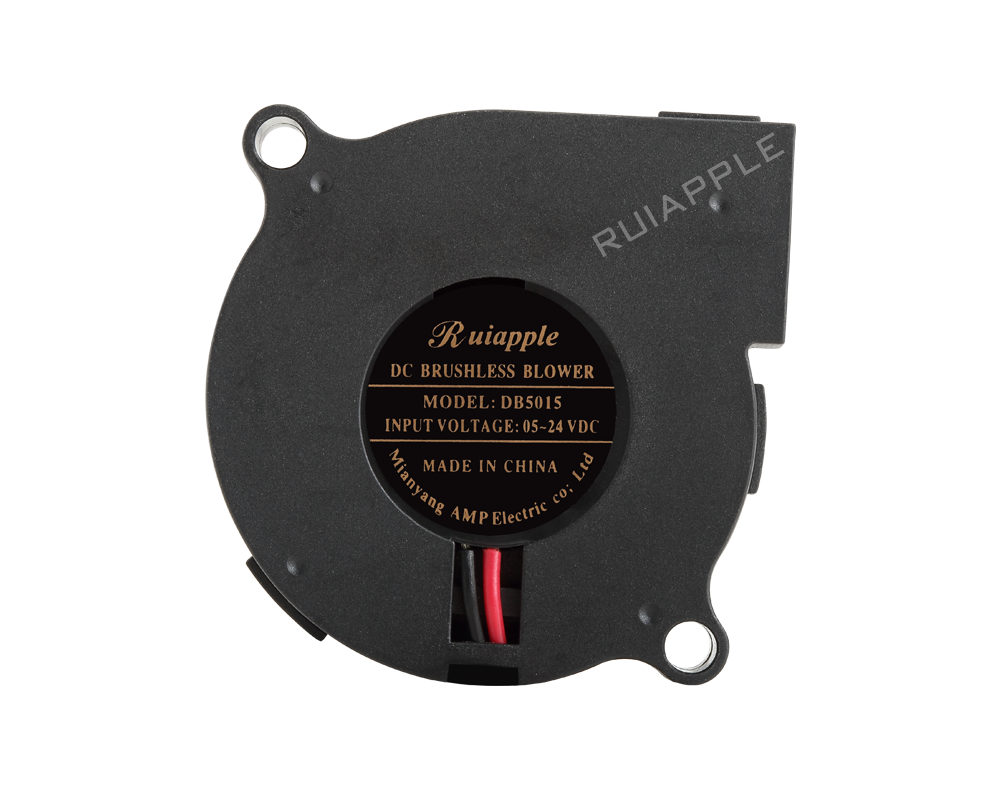

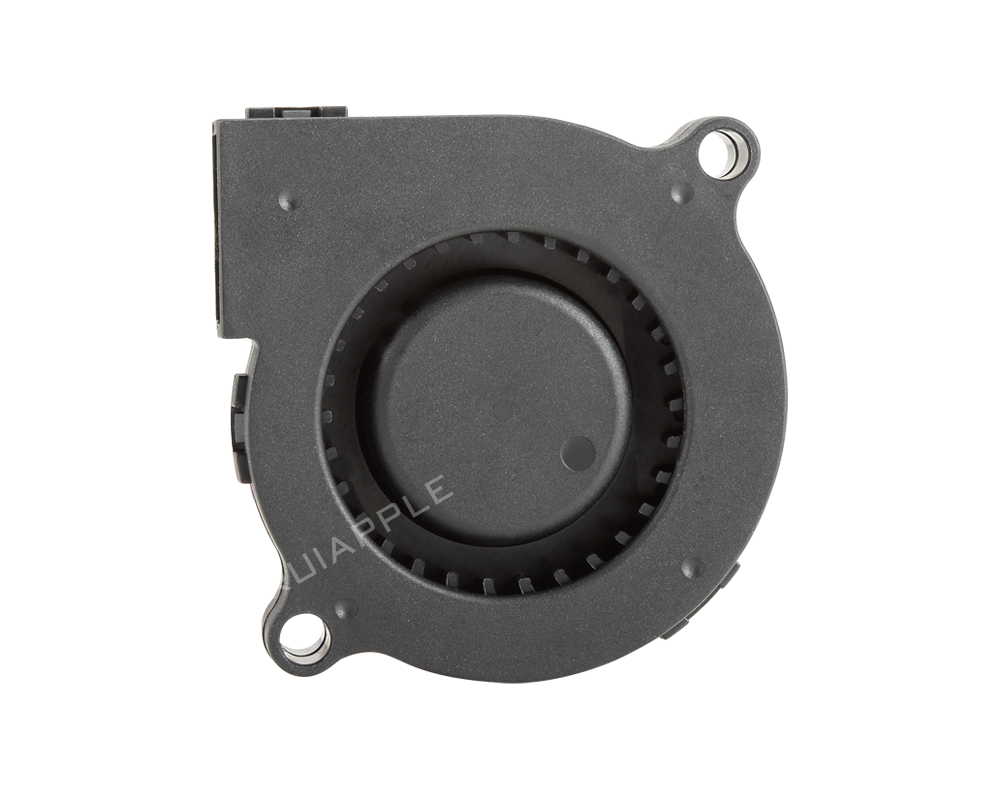

DB-5015A是RUIAPPLE面向高风量散热场景推出的一款50x50x15mm直流无刷离心鼓风机。产品以高风量为设计取向，通过优化离心叶轮的叶片角度和蜗壳扩张比例，将最大风量提升至4.9 CFM（8.30 M³/H）、最高静压282.3Pa（28.23 mm-H₂O），在50mm尺寸段实现出色的换气能力。支持5V/12V/24V直流供电，提供L（4,000 RPM/2.1 CFM/32.0 dBA）、M（5,000 RPM/3.5 CFM/39.6 dBA）、H（6,000 RPM/4.2 CFM/43.7 dBA）、U（7,000 RPM/4.9 CFM/47.2 dBA）四档转速等级。标配PWM与VSP双模调速、FG/RD/LD三路信号输出、锁定保护与软起动功能。PBT材质扇叶与框架符合UL 94V-0阻燃标准，提供双滚珠/液压/含油三种轴承选项，额定寿命50,000小时。通过UL、CE、CCC安全认证，防护等级最高可定制IP68。广泛应用于新能源汽车充电桩、数据中心服务器、LED显示与舞台灯光、工业控制柜、投影设备、户外通信机柜等需要大风量散热的场景。
获取数据表
立即询价
型号: DB5015A
类型: 直流鼓风机
电机: 直流无刷电机
轴承类别: 滚珠 液压 含油 可选
扇叶材质: PBT
外框材质: PBT
认证: UL CE CCC
控制方式: PWM VSP 温度控制，恒定转速
保护性能: 锁定保护 软起动 最大IP68
输出信号: FG RD LD
绝缘级别: B
绝缘电阻: 10MΩ/500V DC
介电强度: 2Min/500V AC/5mA
工作湿度范围: 20%-85%
工作环境温度: -10℃/+60℃
最高寿命: 50000 小时
DB-5015A在50x50x15mm框架内以高风量设计为导向，通过优化离心叶轮的入口角（降低流动攻角减小入口损失）和出口角（适度减小以增大流通面积），配合蜗壳扩张角的调整，使最大风量达4.9 CFM（8.30 M³/H），同时静压保持在282.3Pa（28.23 mm-H₂O）的优良水平。与同系列的DB-5015（风量4.2 CFM/静压310.2Pa）形成高低搭配，分别对应风量优先和静压优先两种需求。在新能源汽车充电桩应用中，充电模块功率密度持续攀升（单模块达30-60kW），DB-5015A的4.9 CFM大风量可在紧凑的模块壳体内实现快速空气置换，配合智能PWM调速根据模块温度实时调节风扇转速，兼顾散热效率与待机功耗。在数据中心服务器领域，1U/2U机架服务器的板卡间距仅20-40mm，离心鼓风机的90°出风方向可构建从前至后的贯通风道，大流量特性确保每个节点获得充分冷却。全系列覆盖4,000-7,000 RPM和5V-24V，PWM线性调速配合FG转速反馈构建高精度闭环温控系统。

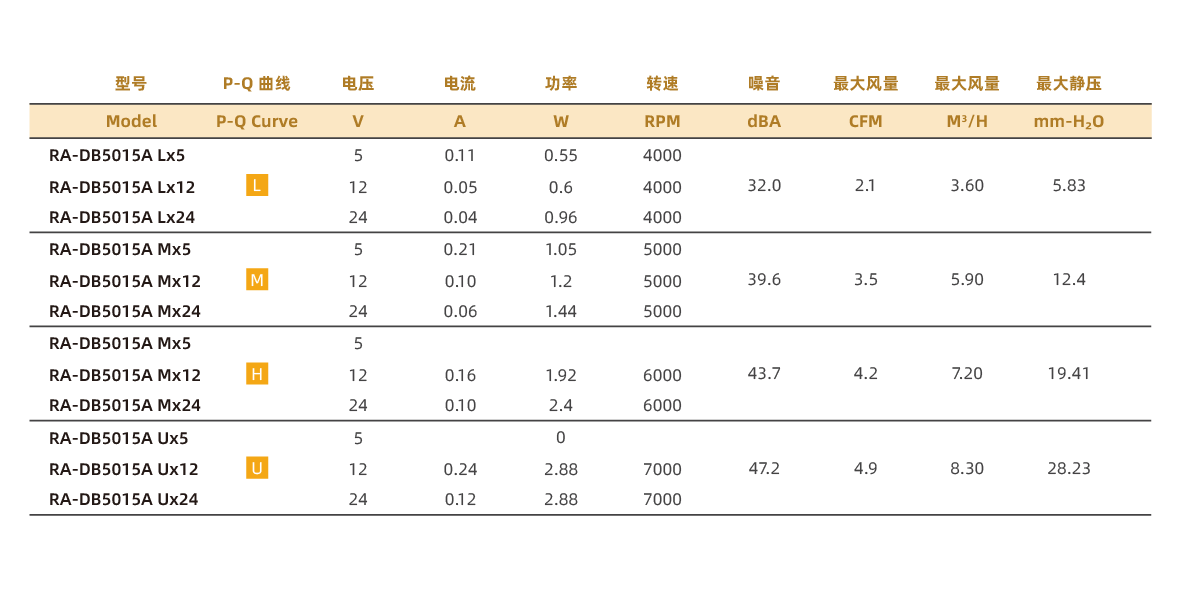

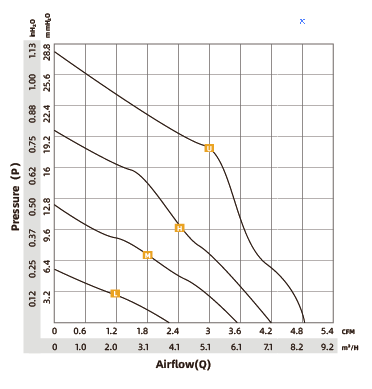

| 型号 No. | P-Q 曲线 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 噪音 (dBA) | 风量 (CFM) | 立方米 (M³/H) | 压力 (mm-H₂O) |
|---|---|---|---|---|---|---|---|---|---|
| RA-DB5015A Lx5 | L | 5 | 0.11 | 0.55 | 4000 | 32.0 | 2.1 | 3.60 | 5.83 |
| RA-DB5015A Lx12 | L | 12 | 0.05 | 0.6 | 4000 | 32.0 | 2.1 | 3.60 | 5.83 |
| RA-DB5015A Lx24 | L | 24 | 0.04 | 0.96 | 4000 | 32.0 | 2.1 | 3.60 | 5.83 |
| RA-DB5015A Mx5 | M | 5 | 0.21 | 1.05 | 5000 | 39.6 | 3.5 | 5.90 | 12.4 |
| RA-DB5015A Mx12 | M | 12 | 0.10 | 1.2 | 5000 | 39.6 | 3.5 | 5.90 | 12.4 |
| RA-DB5015A Mx24 | M | 24 | 0.06 | 1.44 | 5000 | 39.6 | 3.5 | 5.90 | 12.4 |
| RA-DB5015A Mx12 | M | 12 | 0.16 | 1.92 | 6000 | 43.7 | 4.2 | 7.20 | 19.41 |
| RA-DB5015A Mx24 | H | 24 | 0.10 | 2.4 | 6000 | ||||
| RA-DB5015A Ux12 | U | 12 | 0.24 | 2.88 | 7000 | 47.2 | 4.9 | 8.30 | 28.23 |
| RA-DB5015A Ux24 | U | 24 | 0.12 | 2.88 | 7000 | 47.2 | 4.9 | 8.30 | 28.23 |
