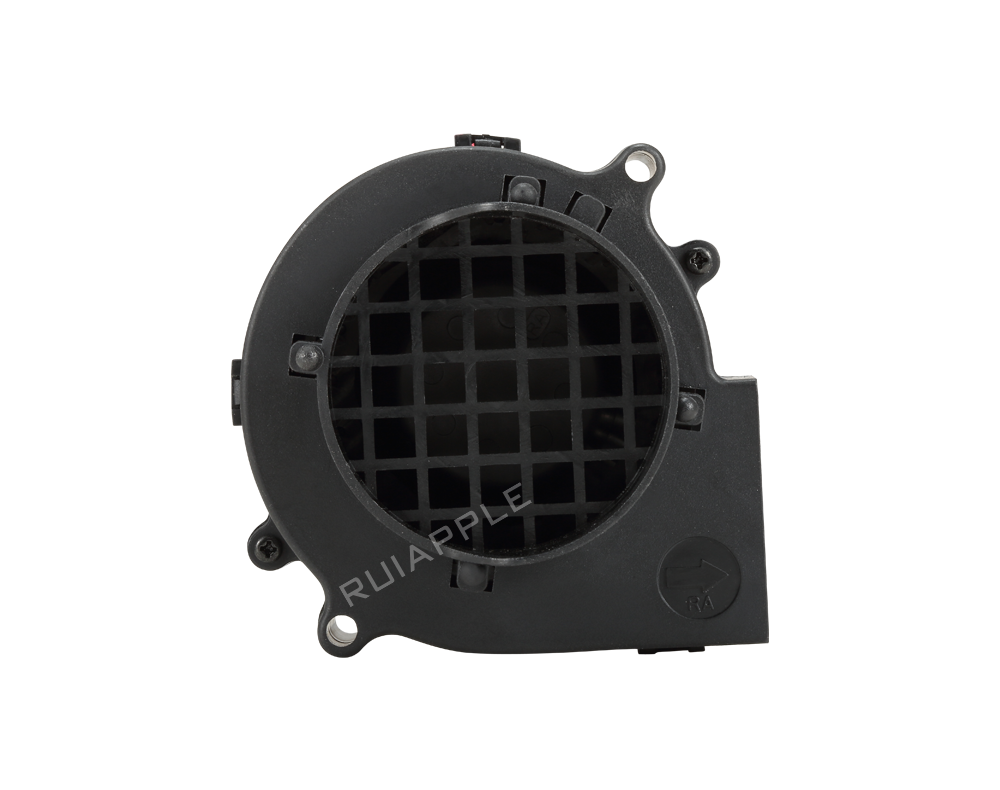

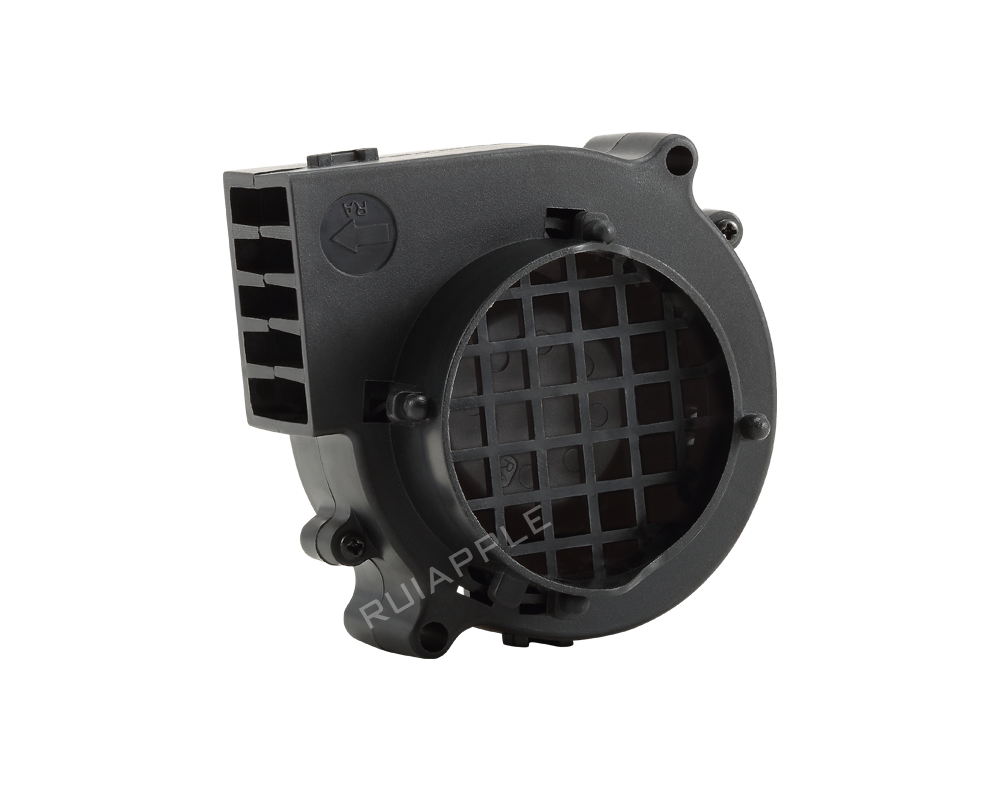

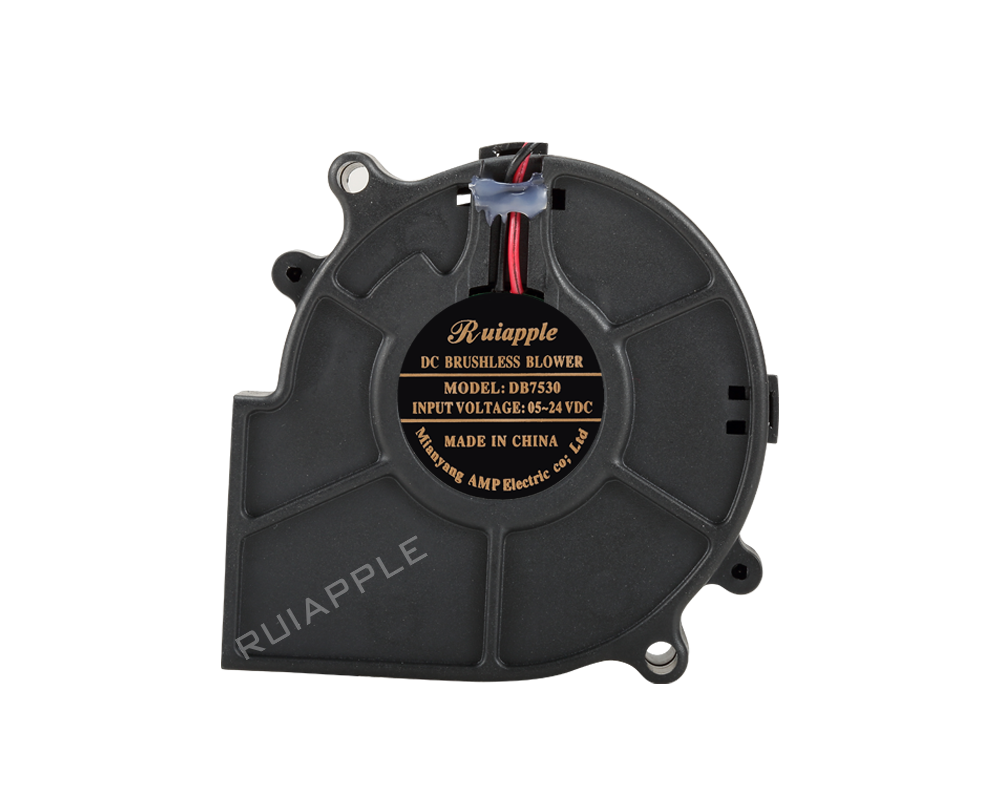

RA-DB7530A 75x75x30mm 气模专用直流鼓风机正面实物图
RA-DB7530A 75x75x30mm 气模专用直流鼓风机正面实物图
RA-DB7530A 75x75x30mm 气模专用直流鼓风机正面实物图
RA-DB7530A 75x75x30mm 气模专用直流鼓风机正面实物图
RA-DB7530A 75x75x30mm 气模专用直流鼓风机正面实物图
RA-DB7530A 75x75x30mm 气模专用直流鼓风机正面实物图

DB-7530A 15.2CFM 322.8Pa 29.4dB

产品描述：

RA-DB7530A是一款75x75x30mm气模专用直流无刷鼓风机，专为充气模型（气模）产品设计。提供5V/12V/24V三电压版本，覆盖D/L/M/H/U五档转速（2000-4500RPM），风量范围5.50-15.20CFM，最高静压达32.28mm-H₂O（约322.8Pa）。独特进气口设计针对气模接口优化，确保与各类充气产品无缝匹配。采用直流无刷电机驱动，支持PWM/VSP调速及FG/RD/LD信号输出，最高可选IP68防护等级，充分满足户外气模的防水防尘需求。扇叶和外框采用PBT材质，通过UL、CE、CCC认证，工作温度范围-10℃至+60℃，设计寿命50000小时。在当前商业庆典、展会活动、户外广告等行业对充气模型需求持续增长的背景下，RA-DB7530A凭借专业气模接口设计和高防护等级，广泛应用于充气拱门、充气吉祥物、充气城堡、户外广告气模及各类商业展示充气产品。

获取数据表 立即询价
详细参数 性能参数 绘图 相关产品
详细参数
型号类别:

型号: DB7530护栏

类型: 直流鼓风机

电机: 流无刷电机

产品信息:

轴承类别: 滚珠 液压 含油 可选

扇叶材质: PBT

外框材质: PBT

认证: UL CE CCC

控制方式: PWM VSP 温度控制，恒定转速

保护性能: 锁定保护 软起动 最大IP68

输出信号: FG RD LD

绝缘级别: B

绝缘电阻: 10MΩ/500V DC

介电强度: 2Min/500V AC/5mA

工作湿度范围: 20%-85%

工作环境温度: -10℃/+60℃

最高寿命: 50000 小时

性能参数


RA-DB7530A在75x75x30mm尺寸下提供D/L/M/H/U五档转速（2000-4500RPM），风量5.50-15.20CFM，静压3.08-32.28mm-H₂O（约30.8-322.8Pa），噪音29.4-49.4dBA。作为气模专用版本，DB-7530A在保持标准DB-7530全部性能参数的基础上，针对充气模型行业进行了进气口优化和外框强化设计，最高IP68防护等级确保户外全天候可靠运行。5V/12V/24V三电压覆盖从小型便携气模到大型商业充气产品的全场景供电需求，PWM调速功能可动态匹配充气量需求。

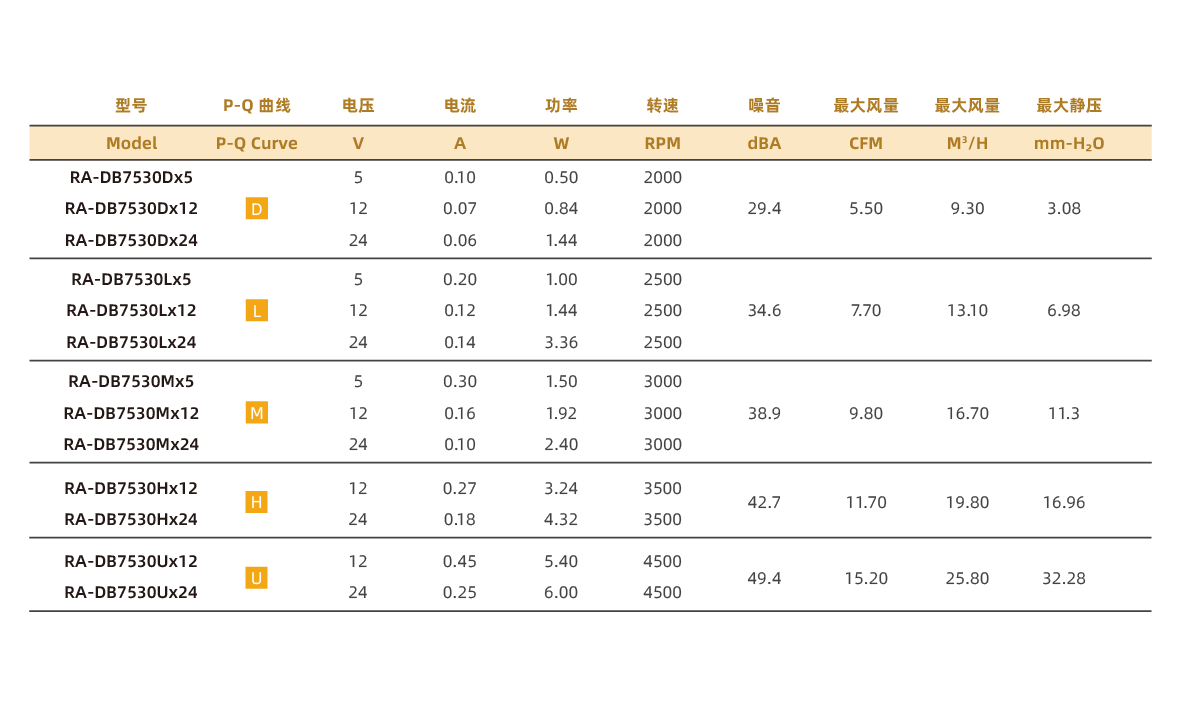

型号 No.P-Q 曲线电压 (V)电流 (A)功率 (W)转速 (RPM)噪音 (dBA)风量 (CFM)立方米 (M³/H)压力 (mm-H₂O)
RA-DB7530A Dx5
D
50.100.50200029.45.509.303.08
RA-DB7530A Dx12
D
120.070.84200029.45.509.303.08
RA-DB7530A Dx24
D
240.061.44200029.45.509.303.08
RA-DB7530A Lx5
L
50.201.00250034.67.7013.106.98
RA-DB7530A Lx12
L
120.121.44250034.67.7013.106.98
RA-DB7530A Lx24
L
240.143.36250034.67.7013.106.98
RA-DB7530A Mx5
M
50.301.50300038.99.8016.7011.3
RA-DB7530A Mx12
M
120.161.92300038.99.8016.7011.3
RA-DB7530A Mx24
M
240.102.40300038.99.8016.7011.3
RA-DB7530A Hx12
H
120.273.24350042.711.7019.8016.96
RA-DB7530A Hx24
H
240.184.32350042.711.7019.8016.96
RA-DB7530A Ux12
U
120.455.40450049.415.2025.8032.28
RA-DB7530A Ux24
U
240.256.00450049.415.2025.8032.28

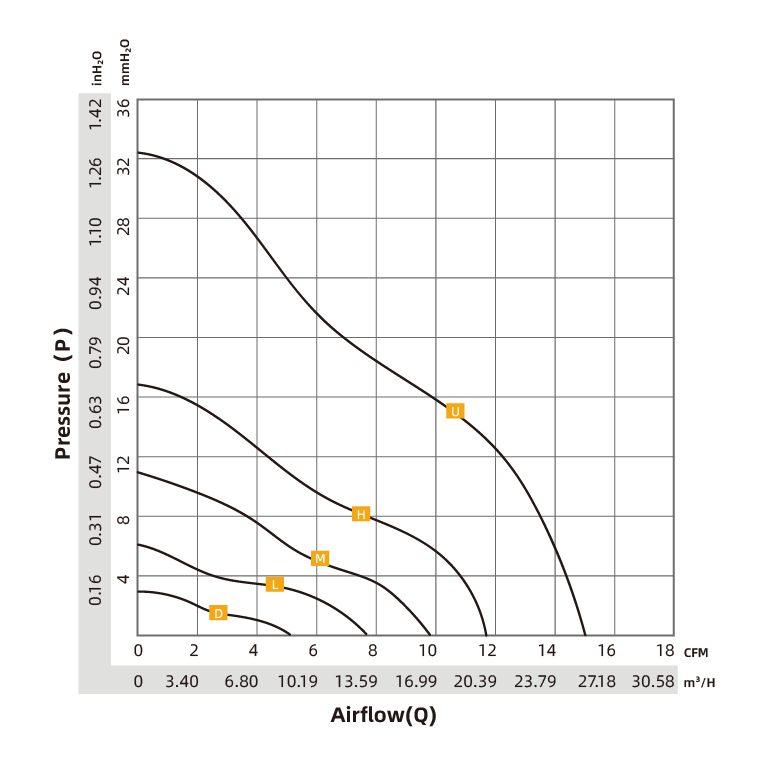

P-Q曲线图

RA-DB7530A 风量-静压P-Q性能曲线

绘图

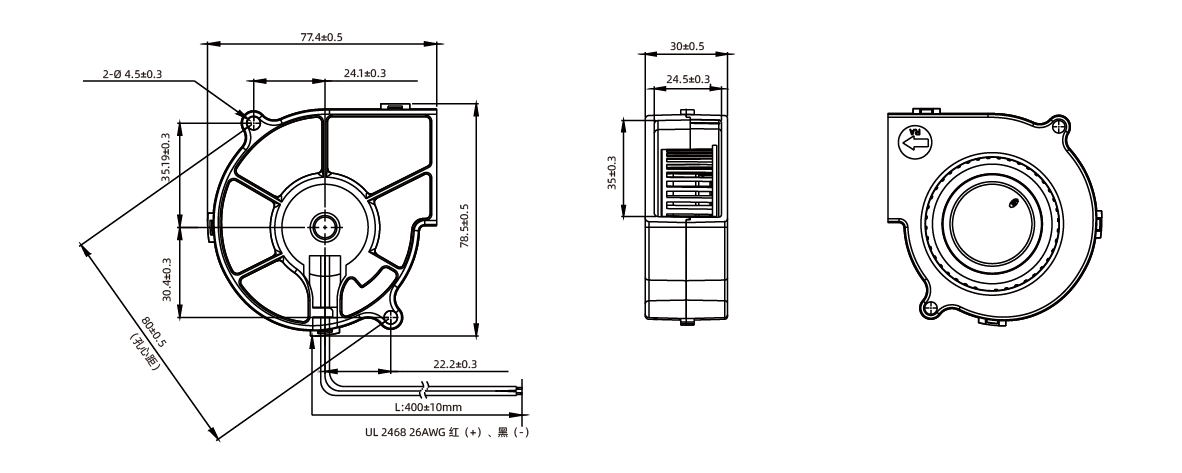

RA-DB7530A 外形尺寸及安装孔位图

常见问题


RA-DB7530A与普通DB-7530有什么区别？气模专用设计体现在哪些方面？
−
RA-DB7530A是专为充气模型（气模）应用设计的直流鼓风机，与标准版DB-7530的核心区别在于：第一，DB-7530A采用独特的进气口设计，专为气模产品的充气接口优化，确保与各类充气拱门、充气吉祥物、充气城堡等产品的气嘴无缝匹配，减少漏气损耗；第二，外框结构针对户外使用场景进行了强化设计，配合IP68最高防护等级，可有效应对雨水、灰尘等户外恶劣环境；第三，DB-7530A同样提供D/L/M/H/U五档转速（2000-4500RPM），风量5.50-15.20CFM，可根据气模尺寸和充气量需求灵活选配。在性能参数上与标准DB-7530一致，但机械接口和防护设计更贴合气模行业的实际使用需求。
RA-DB7530A支持哪些电压？户外气模应用如何确保长期可靠运行？
−
RA-DB7530A提供5V、12V和24V三种直流电压选项。5V版本适合小型桌面气模或USB供电的便携充气产品；12V版本为气模行业主流选择，适配车载电源和通用直流供电系统；24V版本适用于大型商业气模和需要长距离供电的场景，可减少线路损耗。户外气模应用需重点关注以下几点：第一，务必选用IP68防护等级版本，确保鼓风机在雨天、扬尘等户外环境中不受水和灰尘侵入影响；第二，建议选用双滚珠轴承版本，适应户外昼夜温差大和长时间连续运行的需求；第三，可通过FG信号远程监测鼓风机运行状态，RD报警信号可在风扇故障时及时提醒维护人员；第四，鼓风机安装时应确保进气口不被遮挡，出风口与气模连接牢固，避免漏气影响充气效果。扇叶和外框采用耐候PBT材质，通过UL、CE、CCC认证，设计寿命50000小时。
RA-DB7530A在大型商业气模中如何根据气模尺寸选择合适的转速版本？
−
选择RA-DB7530A转速版本需根据气模类型和尺寸综合判断：第一，小型桌面气模或手持充气道具（高度1-2米），充气量需求较小，推荐D版（2000RPM/5.50CFM）或L版（2500RPM/7.70CFM），噪音低至29.4dBA，适合室内展览或静音需求场景；第二，中型商用气模如拱门、立柱（高度2-4米），推荐M版（3000RPM/9.80CFM）或H版（3500RPM/11.70CFM），在充气速度与噪音之间取得良好平衡；第三，大型充气城堡、充气滑梯或户外广告气模（高度4米以上），需快速充气并维持持续气压，推荐U版（4500RPM/15.20CFM），以最大风量和高静压确保大型气模充分膨胀并保持形态稳定。所有版本均支持PWM调速，可根据实际需求动态调节充气量，兼顾节能与充气效率。RUIAPPLE还提供更多气模专用风机型号，技术团队可为具体项目提供选型支持。
